Двойная торцовочная пила для производства оконных рам
Двойная торцовочная пила под углом 45 и 90 градусов для производства оконных рам - это сверхмощный, высокоточный станок с двойной головкой, предназначенный для резки алюминия, ПВХ, ПВХ и профилей с терморазрывом при производстве окон, дверей и навесных стен. Он обеспечивает точные, повторяемые резы под углом 45° и 90° с кромками без заусенцев, поддерживая как независимую работу одной головки, так и синхронную работу двух головок для максимальной производительности. Торговая марка Lebulang производит высококачественные машины.

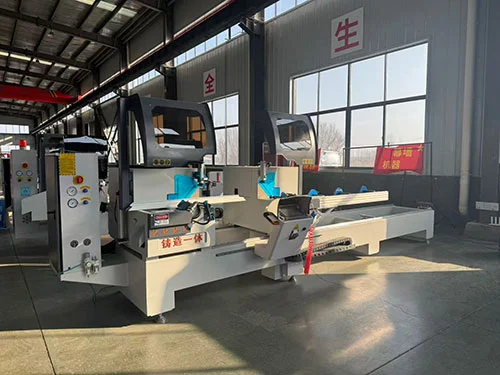

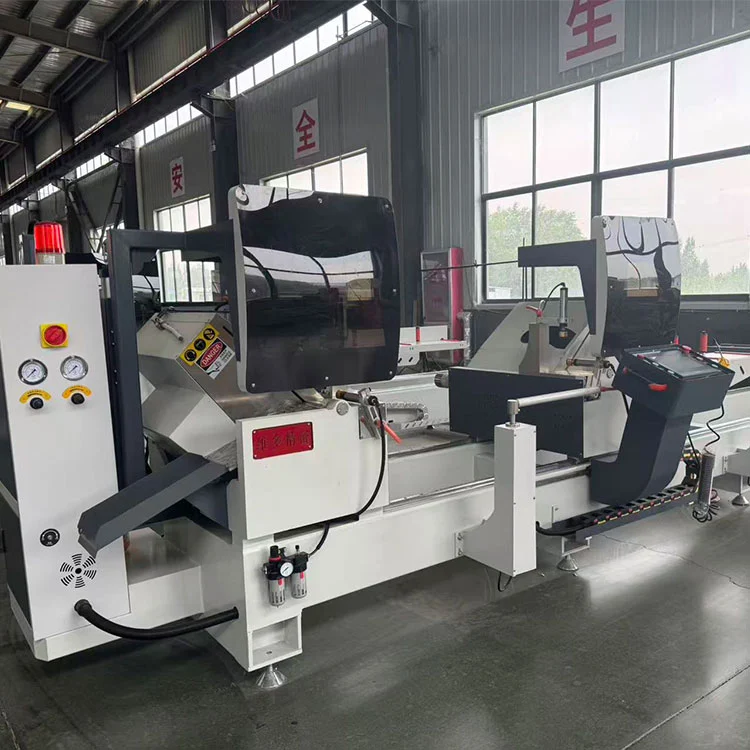

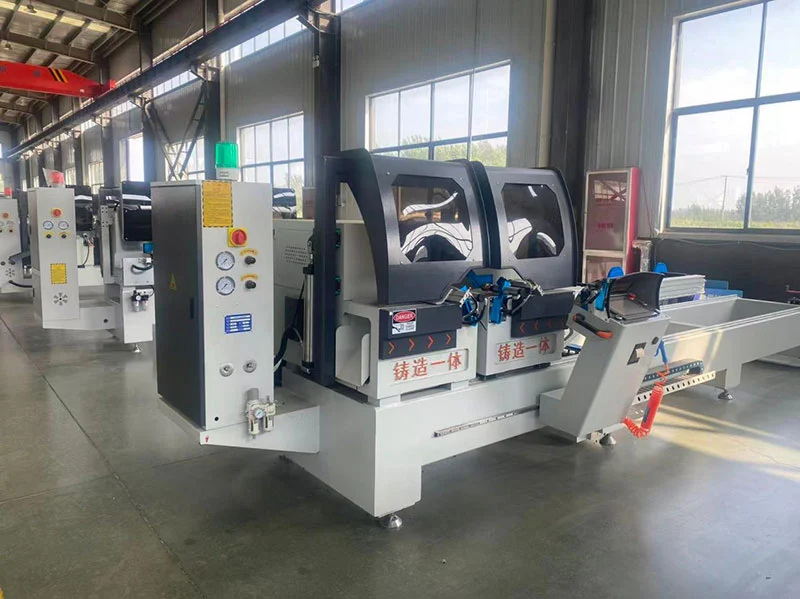

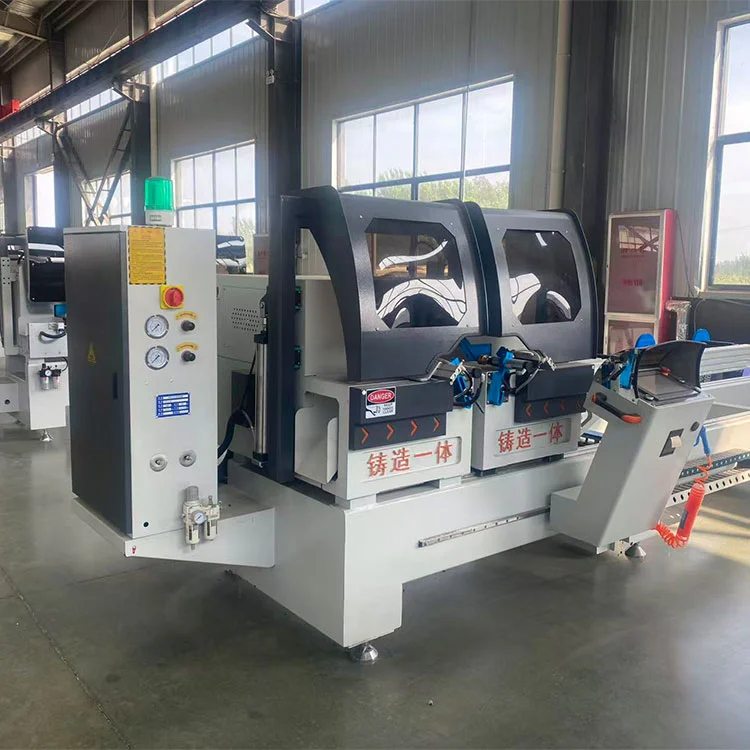

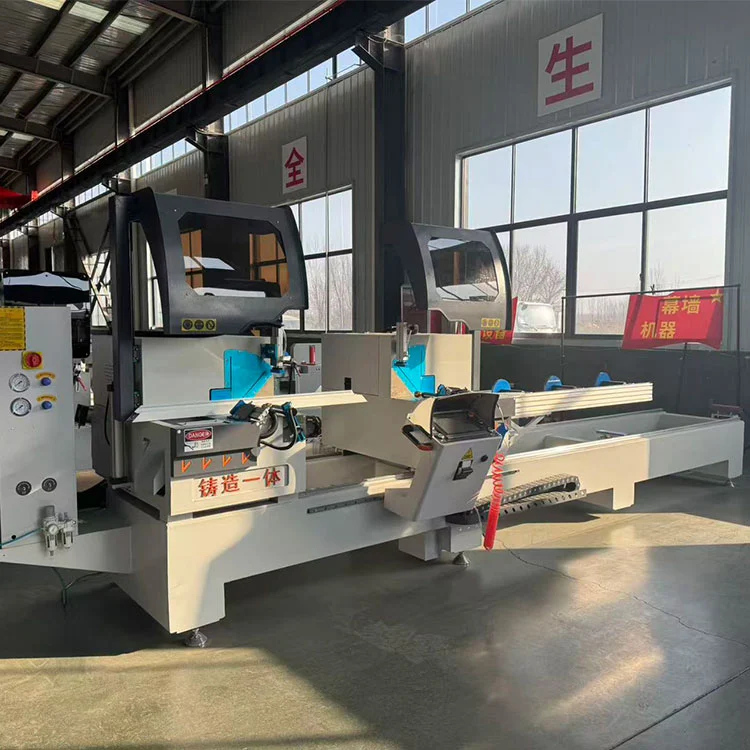

Эта двойная торцовочная пила для производства оконных рам, построенная на китайском заводе Lebulang Machine, где уже почти три десятилетия производится оборудование для обработки алюминия и ПВХ, режет профили под углом 45° и 90° для изготовления окон, дверей и навесных стен. Он обрабатывает алюминиевые, ПВХ, ПВХ, терморазрывы и медные профили. Две режущие головки — фиксированная T1 и моторизованная T2 — расположены на общей прецизионной направляющей и могут работать одновременно, при этом правая головка перемещается с помощью сервопривода для позиционирования по длине.
Интегрированный литой верстак и двигатели шпинделя с прямым подключением составляют основу конструкции. Каждая пильная головка приводится в движение двигателем мощностью 3 кВт, вращающим полотно диаметром 500 мм с твердосплавными напайками со скоростью 3000 об/мин. Пневматические прижимы фиксируют заготовку, а пневмогидравлический демпфирующий цилиндр контролирует подачу. Сварная стальная рама и чугунное основание работают вместе с линейными направляющими HIWIN и электрическими компонентами Schneider, обеспечивая постоянную точность фиксированной длины в пределах ±0,1 мм и шероховатость поверхности резания Ra 12,5 мкм. Максимальная длина резки составляет 5000 мм, а функция короткой резки достигает 200 мм. При угле 45° размер секции составляет 150 × 170 мм; под углом 90° обрабатывает трубы размером 150 × 345 мм, включая трубы квадратного сечения до 150 × 200 мм.
Полностью закрытое защитное ограждение, аварийная остановка и защита от перегрузки входят в стандартную комплектацию. Специальная система удаления стружки и вакуумирования удерживает около 70% мусора, а запатентованный поворотный подъемный опорный кронштейн предотвращает провисание профиля в середине пролета. Данные можно импортировать через локальную сеть, USB, Bluetooth или вручную, а система управления взаимодействует с общим программным обеспечением для оптимизации. Также встроен принтер этикеток и функция предотвращения ошибок, которая блокирует резку, когда профиль выходит за пределы допуска. Машина работает от трехфазного источника питания 380 В и требует давления воздуха 0,6–0,8 МПа.
Применяется сертификация CE, принимаются индивидуальные конфигурации OEM. Lebulang Machine поставляет пилу напрямую с завода, конструкция которой обеспечивает простоту ежедневного обслуживания. Руководство по удаленной установке предоставляется без дополнительной оплаты.
Двойная торцовочная пила под углом 45 и 90 градусов для окон из алюминия и ПВХ. Особенности:
- а. резка промышленных алюминиевых профилей, профилей ПВХ, алюминиевых дверей и окон, материалов для навесных стен.
- б. Работа без квалифицированных рабочих, решение проблем с набором персонала на фабрику
- в. функция печати этикеток,
- д. Функция предотвращения ошибок: ошибка профиля за пределами диапазона отсутствия резки.
- е. Высокоточный, встроенный литейный верстак, встроенный шпиндель, двигатель с прямым подключением,
- ф. воздушно-жидкостный демпфирующий цилиндр, головки Т1, Т2 расположены на встроенной направляющей.
- г. Поддерживает несколько режимов импорта данных: Интернет, локальная сеть, U-диск, Bluetooth, ручной ввод и т. д.
- час Может реализовать стыковку данных программного обеспечения для оптимизации рынка.
- я. Функция защиты окружающей среды, уникальное удаление стружки, конструкция пылесоса, скорость пылесоса 70%, чистота места, уменьшение частоты очистки, повышение эффективности работы.
- Дж. Он оснащен запатентованным поворотным подъемным кронштейном, позволяющим избежать ошибок резки, вызванных провисанием средней части, и подвижным кронштейном профиля.
- к. Новейшая технология дуговой резки: распиловка становится безопаснее, быстрее и надежнее.
Двойная торцовочная пила 45 и 90 градусов для окон из алюминия и ПВХ
✅ Точная резка под двумя углами
- • Автоматическая регулировка углов:45°/90°(промежуточные углы опционально)
- • Точность позиционирования ±0,1 мм; чистые, плотные соединения под углом для рам
✅ Совместимость с несколькими материалами
- • Порезыалюминий, ПВХ, ПВХ, терморазрыв, медьпрофили
- • Оптимизирован для окон, дверей, навесных стен и архитектурных профилей.
✅ Высокая эффективность с двойной головкой
- • Две синхронизированные головки; одновременная резка с обоих концов
- • Сервопривод правой головки для быстрой и точной регулировки длины.
- • В 2–3 раза быстрее, чем одноголовочные пилы; идеально подходит для массового производства
✅ Варианты ЧПУ/цифрового управления
- • Цифровой дисплей: быстрое считывание длины, простота управления.
- • Модернизация ЧПУ: сенсорный экран 10 дюймов, хранилище программ, импорт/экспорт через USB
✅ Прочная и стабильная конструкция
- • Прочная сварная стальная рама + чугунное основание; минимальная вибрация
- • Компоненты премиум-класса: линейные направляющие HIWIN, электрооборудование Schneider, лезвия с твердосплавными наконечниками.
✅ Безопасно и удобно для пользователя
- • Полностью закрытые защитные кожухи, аварийная остановка, защита от перегрузки.
- • Автоматический втягивание лезвия; пневматический зажим для надежной фиксации профиля
✅ CE сертифицирован и надежен
- • Соответствие стандартам безопасности ЕС; Непрерывная работа 24/7
- • Гарантия 12--24 месяца; долгосрочные поставки запасных частей
Техническая спецификация
| Источник питания | 380 В 50 Гц |
| Двигатель пильной головки | 2 × 3 кВт/3000 об/мин |
| Рабочее давление | 0,6~ 0,8МПа |
| Расход воздуха | 60л/мин |
| Длина резки | Макс. 5000 мм, мин. 280 мм (функция короткой резки — самая короткая 200 мм) |
| Ширина резки | Макс 150 мм |
| Макс. Наклон резки | 45°150×170 мм 90°150×345 мм |
| Макс. резка квадратных труб | 150×200 мм |
| Угол резания | 45 градусов 90 градусов |
| Скорость подачи | непрерывно жизнеспособный 0-4 м/мин |
| Спецификация пильного полотна | ø500 × ø30 × 4,4× Z120 |
| измерение | 6550×1300×1800 мм |
| масса | 2000 кг |
| Точность повторения фиксированной длины | ≤ 0,1 мм |
| Припуск угла резания секции | ± 3' |
| Плоскостность профиля резки | ≤ 0,02 м |
| Шероховатость профиля резки | Ra12,5 мкм |
Ключевые компоненты

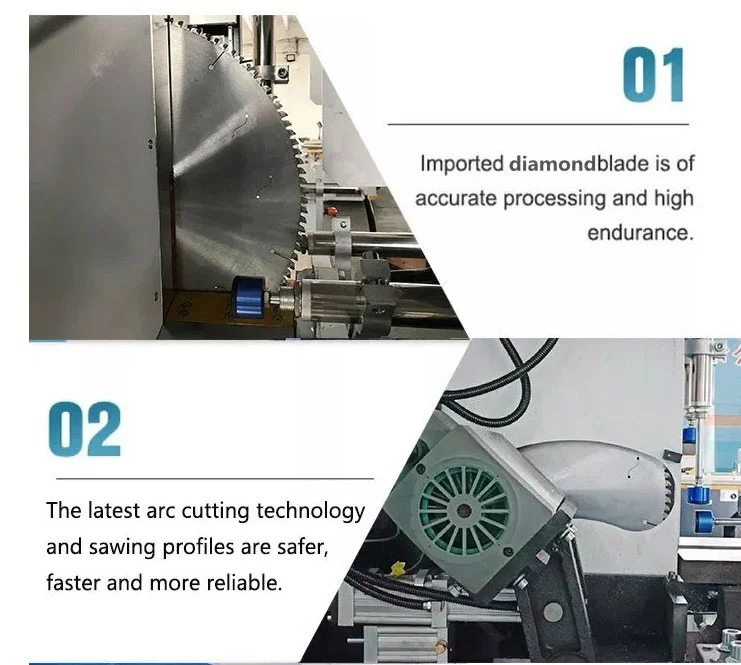

- Пильные полотна: Импортные лезвия с твердосплавными напайками для гладкого реза без заусенцев.

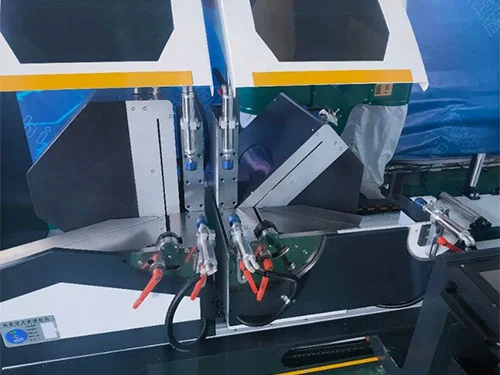

- Пневматические зажимы: Горизонтальные/вертикальные зажимы для надежной фиксации профиля.
- Линейные рельсы: Тайваньские прецизионные направляющие HIWIN для плавного движения.
- Панель управления: Интуитивно понятный цифровой дисплей или 10-дюймовый сенсорный экран с ЧПУ.
- Система безопасности: Ограждения, соответствующие требованиям CE, аварийная остановка, защита от перегрузки.
Послепродажное обслуживание
- Гарантия: 1 год (бесплатные детали и техническая поддержка)
- Установка: Инженеры доступны для установки и обучения за рубежом.
- Запчасти: Долгосрочная поставка по заводской себестоимости.
- Поддерживать: Круглосуточная онлайн-техническая поддержка (видеозвонок, удаленная диагностика)
