Сверхмощная пила для вырубки навесных стен с ЧПУ

Обзор

Вырубная пила для тяжелых навесных стен — это профессиональное решение для резки, разработанное специально для изготовления алюминиевых навесных стен и фасадных профилей. Созданный на основе жесткой стальной рамы и усовершенствованного сервоуправления с ЧПУ, он обеспечивает повторяемую точность, гибкость под разными углами и долговечность промышленного уровня для крупносерийных производственных сред.

Независимо от того, обрабатываете ли вы коммерческие навесные стены, системы витрин или архитектурные алюминиевые профили, этот станок обеспечивает чистые надрезы без заусенцев с минимальными отходами материала, что сокращает необходимость ручной обработки и повышает общую производительность.

Сверхмощная пила для вырубки навесных стен



Ключевые особенности

1. Прецизионный контроль ЧПУ

Оснащенный высокочувствительной системой сервопривода и программируемым контроллером с ЧПУ, точность позиционирования режущей головки достигает ± 0,1 мм. Операторы могут хранить несколько программ надрезов для быстрого переключения рецептов между различными типами профилей.

2. Прочная жесткая конструкция.

Корпус станка изготовлен из толстостенных стальных труб со специальной обработкой, исключающей вибрацию при высокоскоростной резке. Это обеспечивает стабильное качество резки даже при непрерывной работе 24 часа в сутки, 7 дней в неделю.

3. Пневматическая система зажима.

Пневматические цилиндры двойного действия с регулируемым давлением обеспечивают надежный зажим без царапин на деликатных алюминиевых поверхностях из анодированного или порошкового покрытия. Функция быстрого освобождения сокращает время цикла между заготовками.

4. Возможность надрезки под разными углами

Поддерживает регулируемые углы выреза от 0° до 90° (или укажите свой диапазон) для соответствия различным конфигурациям стоек и фрамуг навесных стен. Настройки угла можно регулировать с помощью цифрового считывания или интерфейса ЧПУ.

5. Высокоэффективное извлечение стружки

Встроенный порт для сбора пыли/стружки подключается к стандартным промышленным вытяжным системам, обеспечивая чистоту рабочей среды и продлевая срок службы лезвий.

6. Удобный для оператора интерфейс

Интуитивно понятный сенсорный экран с поддержкой нескольких языков (английский, испанский, русский, арабский). Визуальное программирование позволяет операторам устанавливать размеры вырезов без углубленной технической подготовки.

Как это работает

1. Оператор кладет алюминиевый профиль на рабочий стол и активирует пневматические зажимы, которые фиксируют заготовку как в вертикальном, так и в горизонтальном направлении.

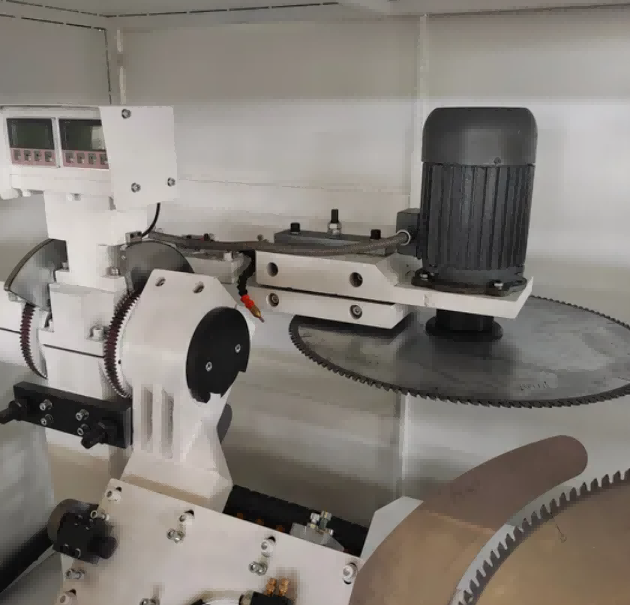

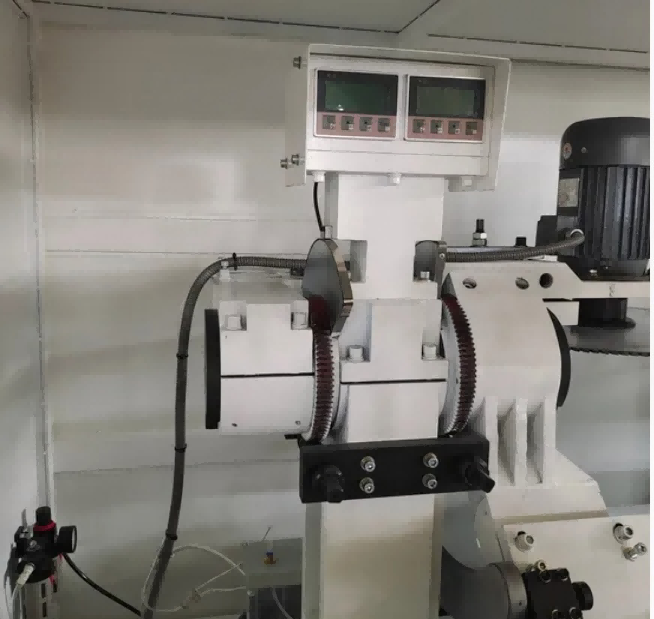

2. Желаемый угол резания устанавливается с помощью цифрового дисплея с магнитной шкалой, а двойные пильные полотна располагаются соответственно в диапазоне ±45°.
3. Гидропневматическая система подачи продвигает вращающиеся лезвия в профиль с контролируемой скоростью (0–3 м/мин), вырезая выемки, канавки или составные углы за один проход.
4. Система ЧПУ поддерживает импорт графики САПР и графическое программирование, позволяя операторам определять шаблоны вырезов, положения отверстий и размеры пазов непосредственно из файлов проекта.
5. Конфигурация трехосного серводвигателя (оси X, Y, Z, приводимые в действие реечным механизмом и шариковинтовой парой) обеспечивает настоящее трехосное соединение для сверления, фрезерования канавок, круглых отверстий, отверстий специальной формы, шпоночных отверстий и зенковок за один зажим.
6. Дополнительный трехсторонний поворотный рабочий стол позволяет обрабатывать профиль с трех сторон без изменения положения, что повышает эффективность обработки сложных алюминиевых профилей.
7. После завершения цикла резки лезвия втягиваются, зажимы освобождаются, и обработанный профиль удаляется.

Производитель и гарантия

Компания Shandong Lebulang Precision Machinery Co., Ltd., действующая под названием Lebulang Machine, с 1996 года производит оборудование для обработки алюминия на своем заводе в Цзинане, Китай.Сверхмощная пила для вырубки навесных стенпоставляется напрямую с завода с сертификатами CE и ISO. На основную конструкцию распространяется гарантия 12 месяцев. В комплект поставки входят удаленная техническая поддержка, обучающие видеоролики по эксплуатации и руководство на английском языке. Обучение на месте и ввод в эксплуатацию могут быть организованы за дополнительную плату. Запасные части, такие как пильные полотна, пневматические уплотнения и компоненты направляющих, имеются на складе для отправки.

Часто задаваемые вопросы

В1: Какой максимальный размер профиля может обрабатывать эта машина?

A: Стандартная модель обрабатывает профили размером до 300×250 мм с максимальной глубиной реза 175 мм. По запросу доступны индивидуальные конфигурации для секций большего размера до 350×300 мм.

В2: Может ли он резать углы, отличные от ± 45°?

О: Стандартная модель поддерживает резку под произвольным углом в пределах ±45° с обеих сторон. Опциональная версия с ЧПУ расширяет диапазон до ±90° для более сложной геометрии профиля.

В3: Какова точность обработки?

A: Точность позиционирования указана на уровне ±0,1 мм, точность повторного позиционирования составляет ±0,05 мм при стабильных условиях эксплуатации.

В4: Предоставляете ли вы послепродажное обслуживание и обучение?

О: Предоставляется бесплатное онлайн-обучение эксплуатации и удаленная техническая поддержка. Обучение на месте и установка могут быть организованы отдельно. Действует 12-месячная гарантия и пожизненная техническая поддержка.

В5: Подходит ли машина для массового производства?

Ответ: Система синхронной резки с двумя лезвиями, пневматический зажим и система контролируемой подачи предназначены для непрерывного производства на предприятиях по производству навесных стен. Ежемесячная производственная мощность завода составляет около 50 комплектов.
