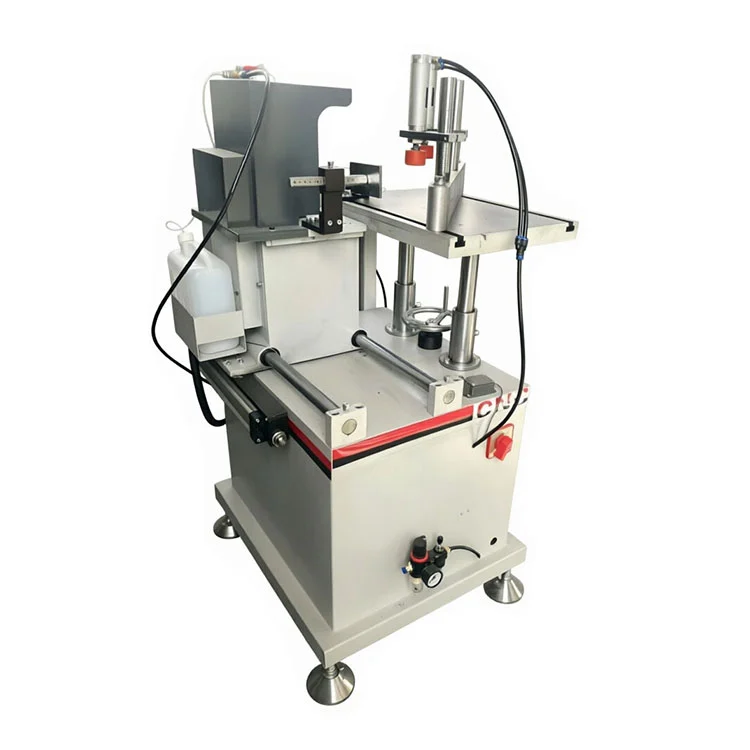

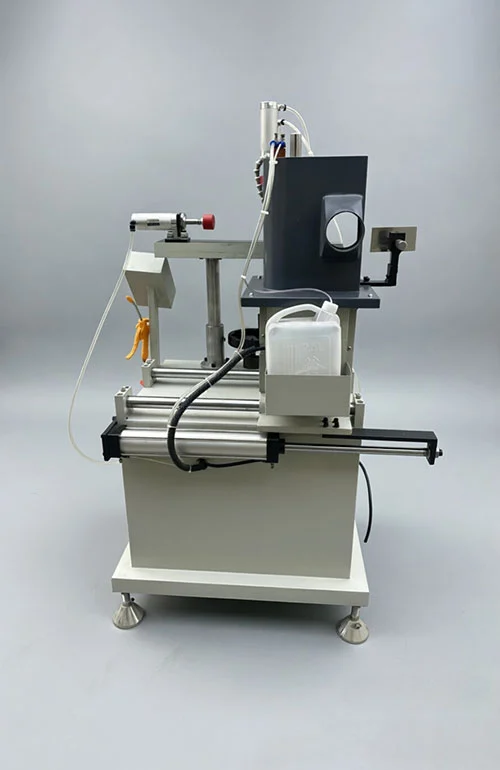

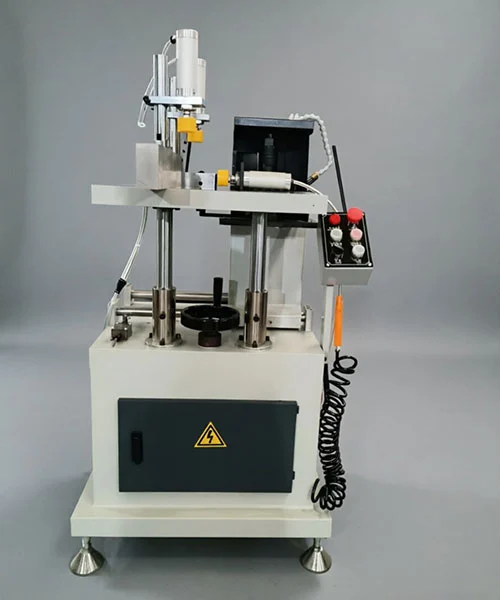

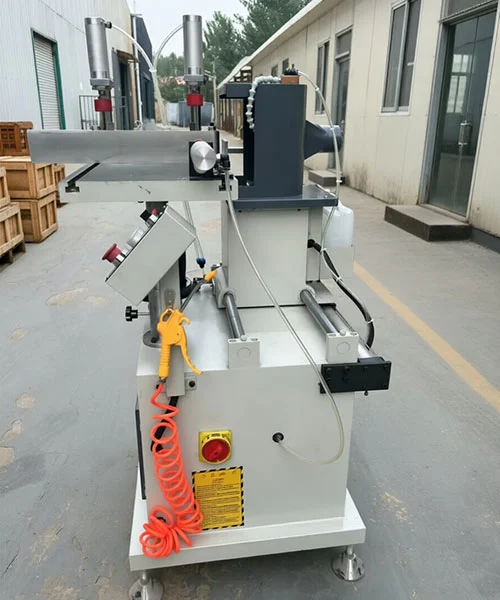

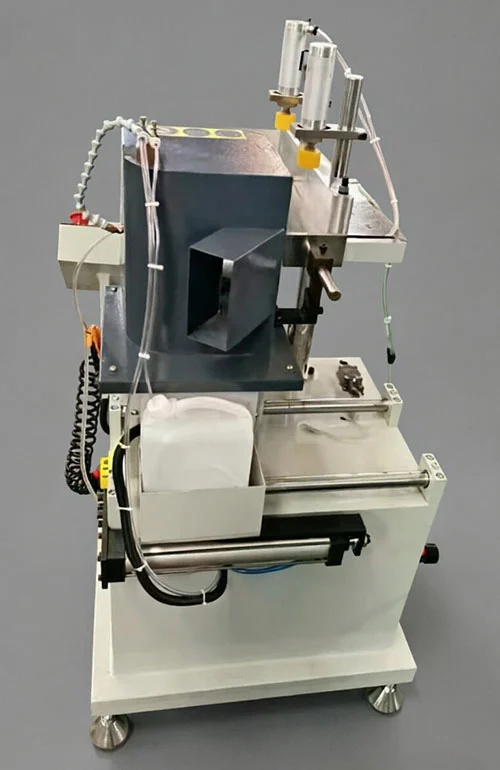

Фрезерный станок для оконных профилей из ПВХ

Ключевые особенности

• Формирование торца профиля: The Фрезерный станок для оконных профилей из ПВХпозволяет использовать ступенчатые поверхности, прямоугольные канавки, шипы и подобные конструкции путем замены оснастки, закрепленной на горизонтальном шпинделе.
• Диапазон углового фрезерования:Позиционирующую пластину на рабочем столе можно установить в диапазоне от -55° до +55°, что позволяет выполнять косую резку на концах профиля без использования специальных приспособлений.
• Линейная подача подшипника:Механизм подачи инструмента работает на паре линейных подшипников, что обеспечивает низкий уровень вибрации и повторяемость движений во время циклов фрезерования.
• Обработка торцевой поверхности:Обработанные торцы стабильно достигают шероховатости Ra12,5 мкм, что достаточно для плотной сборки фрамуг и секций рамы.
• Пневматический зажим:Во время резки профили удерживаются пневматическими зажимами, что снижает усилия оператора и сохраняет положение заготовки.

Технические характеристики

Область применения

ЭтотФрезерный станок для оконных профилей из ПВХприменяется при производстве окон ПВХ, окон из алюминиево-пластикового композита, алюминиевых оконных рам с терморазрывом. К типичным заготовкам относятся средние фрамуги, профили дверных коробок и другие экструдированные секции, которые перед сборкой требуют придания торцевой формы, нарезания канавок или нарезания шипов.

Ключевые компоненты

• Фрезерный шпиндель:Горизонтальный шпиндель принимает сменные фрезы для обработки ступенек, пазов и шипов. Работает со скоростью, соответствующей твердосплавным инструментам, обеспечивая чистое удаление материала.
• Система линейных направляющих подшипников:Каретка подачи перемещается на герметичных линейных подшипниках, которые требуют лишь периодической смазки и помогают поддерживать постоянную геометрию резки с течением времени.
• Пневматический зажимной узел:Зажимы сцепляются при подаче воздуха с давлением 0,5–0,8 МПа. Форма губок позволяет избежать маркировки поверхностей профиля во время цикла фрезерования.
• Регулируемый рабочий стол:Пластина позиционирования с ручной установкой позволяет оператору устанавливать углы от -55° до +55° со шкалой для повторного позиционирования.

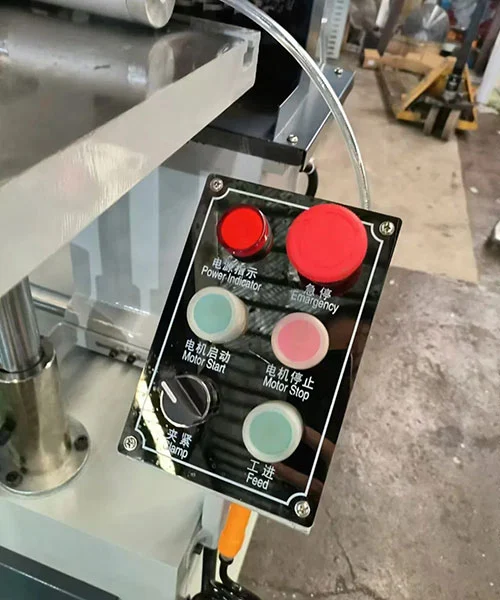

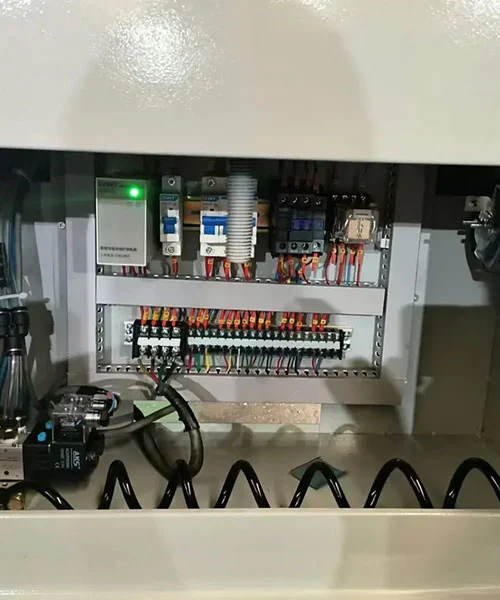

• Схема управления:Использует простую кнопочную станцию ​​и защитную блокировку, которая предотвращает запуск шпинделя при открытом ограждении. Электрические компоненты расположены в пыленепроницаемом корпусе.

Производитель и поддержка

Компания Lebulang Machine, основанная в 1996 году, уже почти три десятилетия производит оборудование для обработки профилей в Цзинане, Китай.Фрезерный станок для оконных профилей из ПВХпоставляется напрямую с завода, имеет сертификаты CE и ISO и может быть адаптирована в соответствии с соглашениями OEM/ODM. Годовая гарантия распространяется на основную конструкцию, а руководство по удаленной установке предоставляется без дополнительной оплаты.

Упаковка и доставка

КаждыйФрезерный станок для оконных профилей из ПВХупакован в стандартный деревянный ящик экспортного качества с внутренними креплениями для предотвращения перемещения во время транспортировки. Ящик влагостойкий и имеет маркировку с инструкциями по обращению. Условия доставки — FOB Цзинань или Циндао, время доставки обычно составляет от 15 до 25 рабочих дней после подтверждения заказа. Документы, включая протокол испытаний, упаковочный лист и сертификат CE, перед отправкой отправляются в цифровом виде.

Часто задаваемые вопросы

Q1: Какие профильные конструкции может обрабатывать торцевой фрезерный станок для оконных профилей ПВХ?

Ответ: Заменяя режущий инструмент, станок фрезерует ступенчатые поверхности, прямоугольные канавки, шипы и другие концевые детали, обычно необходимые для фрамуг и профилей рам из ПВХ и алюминиево-пластикового композита.

В2: Каков диапазон угловой регулировки для косой резки?

A: Пластина для позиционирования рабочего стола регулируется в диапазоне от -55° до 55°, что позволяет выполнять угловые торцевые пропилы в этом диапазоне без дополнительных приспособлений.

В3: Как поддерживается стабильность во время фрезерования?

A: В механизме подачи инструмента используется пара линейных подшипников, которая снижает вибрацию и помогает поддерживать постоянную глубину фрезерования в повторяющихся циклах.

Вопрос 4: Какую шероховатость торцевой поверхности можно ожидать?

A: Последовательно обработанные концы достигают шероховатости Ra12,5 мкм, что позволяет обеспечить плотную посадку соединений при сборке окон и дверей.

В5: Каковы размеры рабочего стола?

A: Размер рабочего стола станка составляет 500 × 350 мм, что обеспечивает стабильную опору для стандартных оконных профилей из ПВХ и алюминиево-пластикового профиля.

В6: Какова максимальная ширина фрезерования?

A: Набор инструментов поддерживает максимальную ширину фрезерования 90 мм.

В7: Каковы требования к электропитанию и подаче воздуха?

A: Машина работает от трехфазного напряжения 380 В, 50 Гц и требует рабочего давления воздуха от 0,5 до 0,8 МПа для пневматической системы зажима.

В8: доступны ли запасные части?

А: Да. Обычные изнашиваемые детали, включая импортные режущие диски и установочные инструменты, доступны в качестве опции и могут быть легко заменены оператором.
