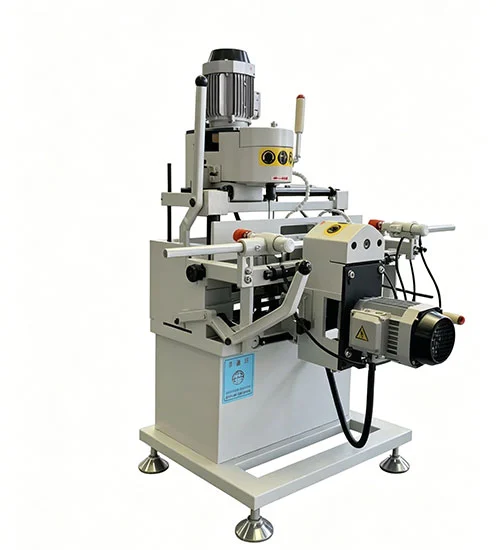

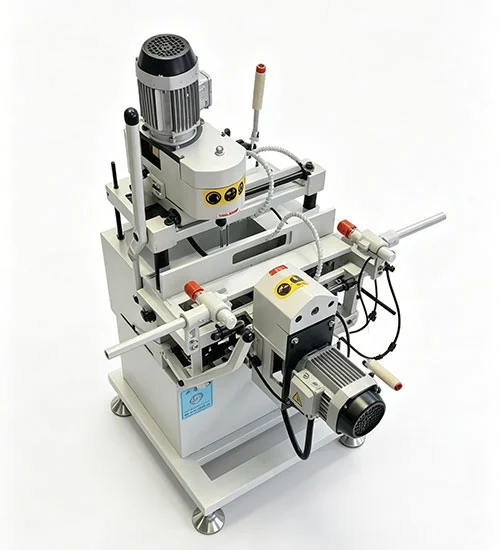

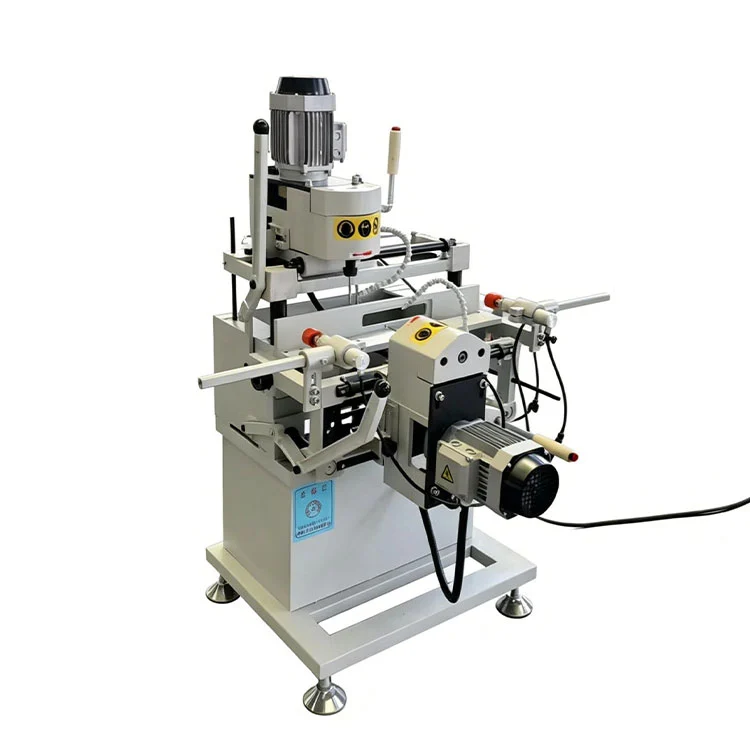

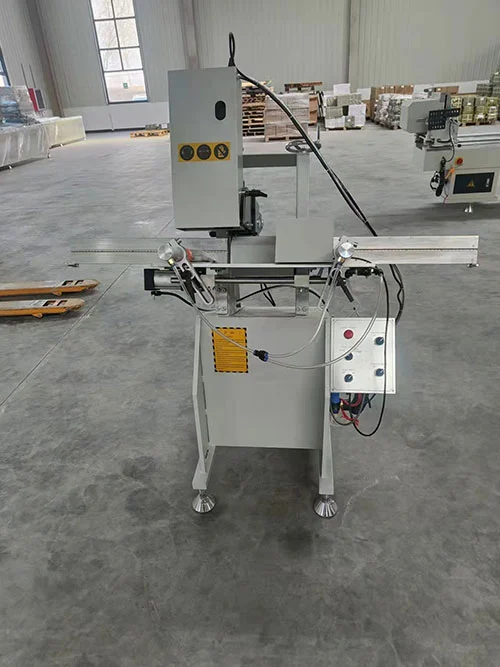

Фрезерный станок для водяных пазов для окон из ПВХ и ПВХ

• Фрезерный станок для водяных пазов для окон из ПВХ и ПВХобеспечивает возможность трехосного фрезерования: вертикальный, горизонтальный и угловой рез на одной станции.
• Предназначен для фрезерования пазов для отвода воды и отверстий для выравнивания давления воздуха в оконных и дверных профилях из ПВХ.
• Нижняя головка меняет и затягивает инструмент за одно зажимное действие, поэтому обработка пазов наФрезерный станок для водяных пазов для окон из ПВХ и ПВХвыполняется без промежуточной ручной смены инструмента.
• Фрезерный рабочий стол перемещается по прямоугольной линейной направляющей, сохраняя прямолинейное движение во время реза.
• Наклонная фрезерная головка позволяет регулировать угол и выполнять автоматическое движение вверх/вниз, а также влево/вправо. Это позволяет фрезеровать водяные пазы под углом 45°, сохраняя при этом симметрию левого и правого пазов.
• Для стабильного фрезерования на необходимых скоростях резания установлены высокоскоростные двигатели шпинделя.

Технические характеристики

Область применения

ЭтотФрезерный станок для водяных пазов для окон из ПВХ и ПВХиспользуется на линиях по производству окон и дверей из ПВХ и ПВХ. Типичные области применения включают фрезерование дренажных пазов в основании створки и раздвижных оконных рам, вырезание отверстий для выравнивания давления воздуха в фрамугах и стойках, а также изготовление наклонных пазов там, где это требуется конструкцией профиля. Машина обрабатывает как стандартные белые профили, так и цветные или ламинированные профили, а трехосное расположение головки подходит для большинства конфигураций пазов, встречающихся при изготовлении окон для жилых и легких коммерческих помещений.

Ключевые компоненты

• Три шпиндельных двигателя (по 0,75 кВт каждый):Обеспечьте независимый привод для трех фрезерных головок, работающих со скоростью до 24 000 об/мин, для получения чистых кромок пазов на материалах ПВХ.
• Прямоугольная линейная направляющая:Поддерживает движущийся рабочий стол во время хода фрезерования, помогая поддерживать прямолинейность пазов и повторяемость позиционирования в разных партиях.
• Пневматическое крепление инструмента на нижней головке:Фреза меняется и затягивается за одно действие, что сокращает время простоя и устраняет необходимость ручной затяжки инструмента.
• Регулируемая наклонная головка (головка №3):Угол фрезерования можно установить вручную с помощью фиксирующей ручки, охватывая 45° и другие углы, сохраняя при этом симметрию левого и правого паза.
• Панель управления и проводка:Кнопочное управление со специальной аварийной остановкой. Электрические компоненты размещены в пылезащитном корпусе, а пневмосхема включает в себя блок фильтр-регулятор-масленка для поддержания стабильного давления зажима.
• Каркас и защита:Сварное стальное основание обеспечивает жесткую конструкцию. Прозрачные защитные ограждения закрывают зону фрезерования и блокируются с цепью запуска шпинделя.

Функции машины

• Автоматическая смена инструмента и цикл пазов:Нижняя головка выполняет зажим и освобождение инструмента за одно действие, завершая фрезерование пазов без ручной переналадки инструмента.
• Возможность прорези для воды и балансировочного отверстия:Подходит для дренажных щелей и отверстий для выравнивания давления воздуха в профилях ПВХ и ПВХ.
• Управляемое движение:Прямоугольная линейная направляющая поддерживает движущийся рабочий стол, обеспечивая прямые и повторяемые траектории фрезерования.
• Простое управление:Кнопочное управление с четко обозначенными функциями; операторы, прошедшие базовое заводское обучение, могут управлять машиной после короткого периода настройки.
• Компактность:Габариты 1150×1100×1700 мм вписываются в стандартные линии изготовления окон.

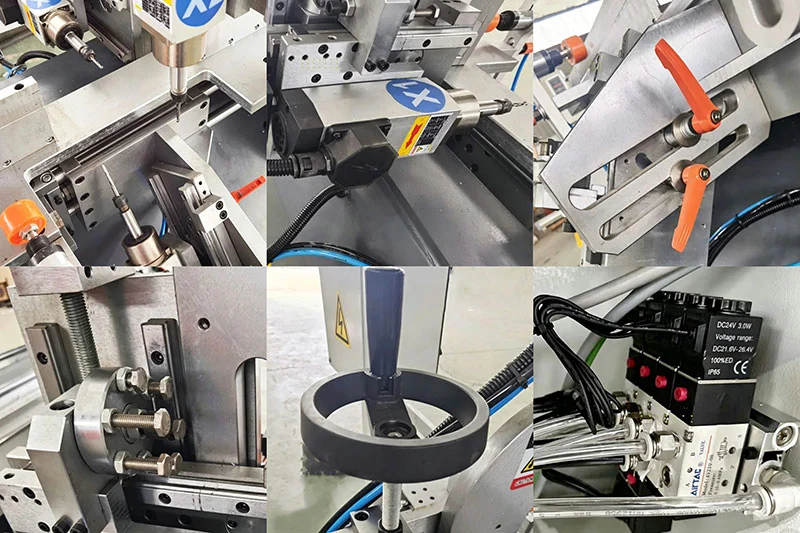

Подробная информация о продукте

• Три фрезерные головки— настроен для обработки водяных и воздушных отверстий в оконных и дверных профилях из ПВХ.
• Высокоскоростной двигатель шпинделя— максимальная скорость вращения до 24 000 об/мин для чистых кромок пазов.
• Головка №3 (косая)— Угол фрезерования можно установить вручную в соответствии с требуемым углом паза.
• Быстрорегулируемый ограничитель глубины— сокращает время настройки при переключении между пакетами профилей.
• Регулировка высоты маховика— позволяет оператору без инструментов точно настроить вертикальное положение фрезы.
• Пневматические и электрические компоненты— получены от всемирно признанных поставщиков и подключены в соответствии с требованиями CE.

Упаковка и доставка

КаждыйФрезерный станок для водяных пазов для окон из ПВХ и ПВХупакован в стандартный экспортный деревянный ящик с внутренней прокладкой из пенопласта и стальной лентой. На ящике четко промаркированы символы обращения и сведения о транспортировке. Условия доставки — FOB Цзинань или Циндао, отправка обычно в течение 15–25 рабочих дней после подтверждения заказа. Отчет о предотгрузочных испытаниях и цифровая копия сертификата CE предоставляются до того, как машина покинет завод.

Часто задаваемые вопросы

Q1: Какие материалы может обрабатывать этот фрезерный станок для окон из ПВХ и ПВХ?

A: Он создан для оконных и дверных профилей из ПВХ и ПВХ.

В2: Требуются ли для машины квалифицированные операторы?

О: Управление основано на простой кнопочной панели. Операторы могут быстро освоить рабочий процесс, а подробные инструкции предоставляются.

В3: Может ли машина фрезеровать водяные пазы под углом 45 °?

А: Да. Наклонная фрезерная головка поддерживает фрезерование пазов под углом 45° и сохраняет симметрию профиля слева и справа.

В4: Можно ли настроить источник питания?

О: В стандартной конфигурации используется напряжение 220 В, 50/60 Гц. Другие напряжения могут быть согласованы при заказе.

В5: Как работает автоматическая смена инструмента?

A: Механизм нижней головки меняет и затягивает фрезу одним движением, позволяя выполнить прорезь без остановки для ручной регулировки инструмента.

В6: Каков диапазон длины фрезерования?

A: Длина фрезерования регулируется от 30 мм до 60 мм.

В7: поставляется ли машина с программным обеспечением или инструкциями?

О: В комплект поставки входит английский программный интерфейс и инструкции по эксплуатации. Система может импортировать данные чертежей из AutoCAD.

В8: Каков общий размер и вес?

А: 1150×1100×1700 мм, полная масса 200 кг.

В9: доступны ли запасные части?

А: Да. Расходные материалы, такие как режущие круги и установочные инструменты, доступны в качестве дополнительных позиций, а часто изнашиваемые детали могут быть заменены пользователем.
