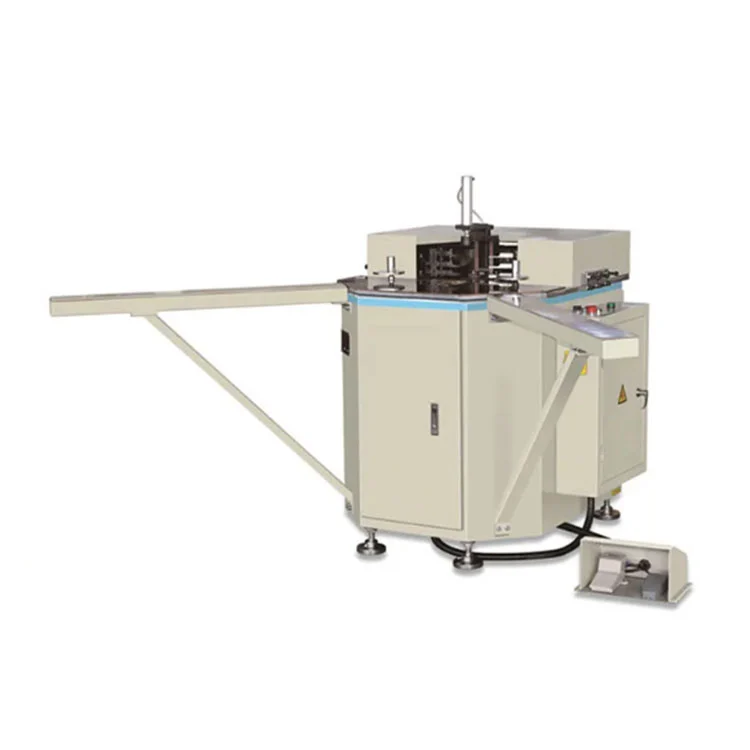

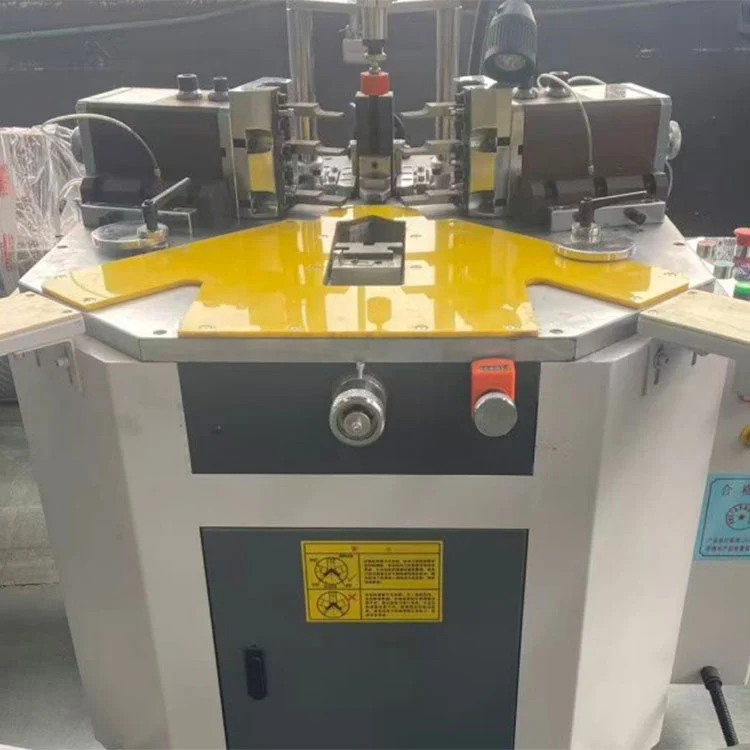

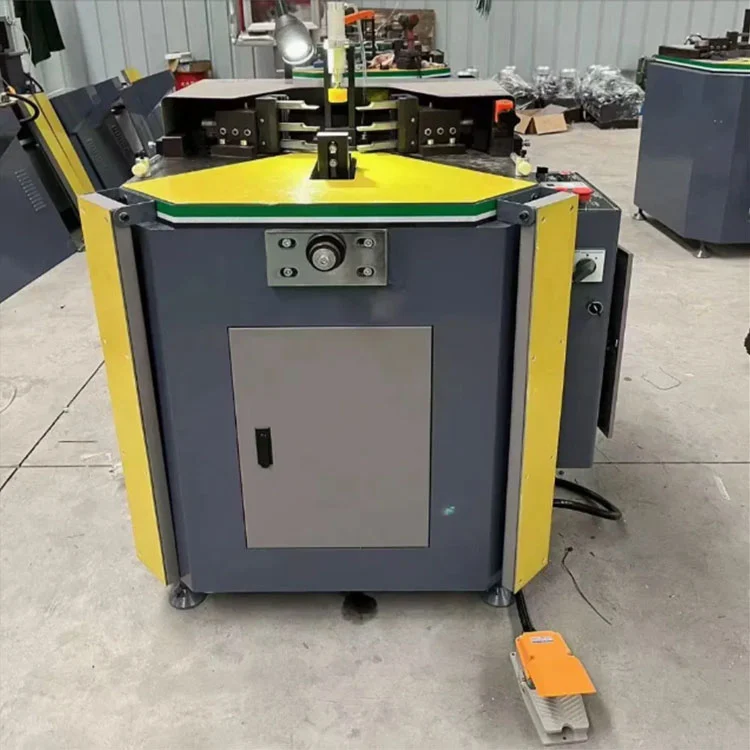

100 мм * 3500 мм Двухголовочная машина для комбинирования углов алюминиевых окон и дверей
Машина для комбинирования углов алюминиевых окон и дверей марки Lebulang размером 100 мм * 3500 мм с двумя головками (также называемая двухголовочной машиной для обжима углов) представляет собой полуавтоматическую гидравлическую установку, предназначенную для обжима углов 90 ° алюминиевых профилей при производстве окон и дверей. Он обрабатывает два угла за один цикл, поддерживает ширину профиля до 100 мм и максимальную длину рамы 3500 мм, что идеально подходит для средне- и крупносерийного производства высокопрочных алюминиевых рам. Наш завод находится в Китае.
Этот гидравлический агрегат с двойной головкой, предназначенный для обжима углов 90° алюминиевых оконных и дверных рам, выполняет два угла за один цикл. Ширина профиля достигает 100 мм, а максимальная длина рамы – 3500 мм. Минимальный размер рамы составляет 450×450 мм, что позволяет использовать как стандартные, так и умеренно увеличенные сборки.
Гидравлическая система обеспечивает номинальное давление от 15 до 18 МПа, обеспечивая постоянную силу обжима для плотных угловых соединений без зазоров. Две головки работают одновременно, что сокращает время цикла по сравнению с альтернативами с одной головкой. Пневматические зажимы срабатывают до начала обжатия, создавая предварительное натяжение, которое удерживает профиль на месте и помогает предотвратить деформацию в процессе соединения.

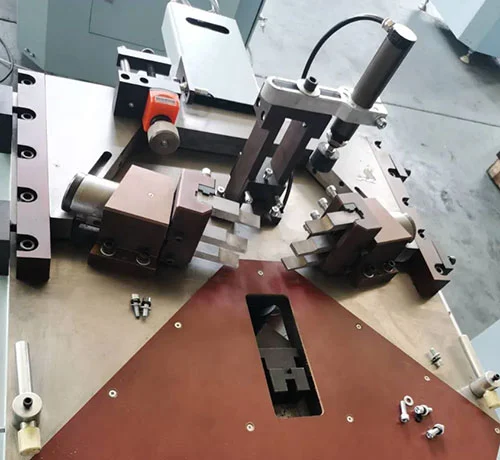

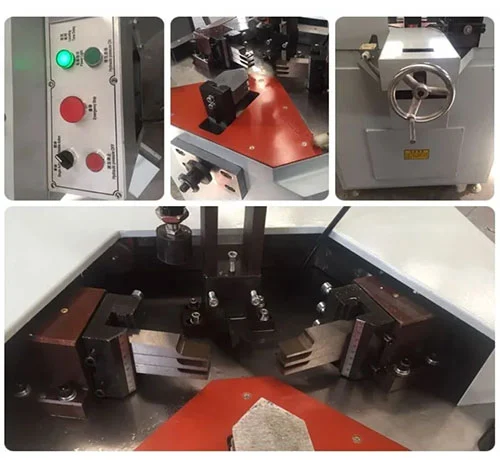

Регулировка позиционирования и оснастки является механической. Внутренние и внешние фиксирующие блоки перемещаются по вертикали, а обжимные ножи можно перемещать спереди назад, а также слева направо. Такой диапазон перемещения позволяет машине адаптироваться к различным поперечным сечениям профиля, не требуя специального инструмента для каждой формы. Линейные направляющие несут движущиеся узлы, обеспечивая точность совмещения углов в пределах ±0,1 мм и погрешность шва менее 0,15 мм.
Устройство работает от трехфазного источника питания 380 В и потребляет мощность 1,5 кВт. Гидравлический масляный бак емкостью 20 л поддерживает контур обжима, а рабочее давление воздуха поддерживается в пределах от 0,5 до 0,8 МПа. Типичные области применения включают створки, раздвижные оконные рамы и оконные рамы с терморазрывом, сборку алюминиевых дверных панелей, а также соединение стоек или фрамуг под углом 90 ° при изготовлении навесных стен. Габариты машины составляют 1200 × 1100 × 1300 мм.
Lebulang Machine, которая уже почти 30 лет производит оборудование для обработки алюминиевых профилей на своем заводе в Китае, поставляет этот станок для комбинирования углов с сертификацией CE. Доступны индивидуальные OEM-конфигурации, а оборудование поставляется напрямую с завода. Конструкция рассчитана на простое ежедневное обслуживание, а руководство по удаленной установке включено в комплект поставки без дополнительной оплаты.
100 мм * 3500 мм Двухголовочная машина для комбинирования углов алюминиевых окон и дверей
- Одновременный обжим двумя головкамиОдноразовое завершениедва угла по 90°; Двукратная эффективность по сравнению с одноголовочными машинами, идеально подходит для массового производства.
- ✅ Большая вместимость 100×3500 мм.Максимальная ширина профиля100 мм, максимальная длина кадра3500 мм; минимальный размер кадра450×450 ммПодходит для стандартных и негабаритных алюминиевых рам.
- ✅ Гидравлическая система для тяжелых условий эксплуатацииНоминальное давление15--18МПаСильная сила обжима обеспечивает жесткие угловые соединения без зазоров.
- ✅ Точное регулируемое позиционированиеВнутренние/внешние блоки позиционированиярегулируемый вверх/вниз; обжимные ножирегулировка спереди/сзади, слева/справадля различных разделов профиля.
- ✅ Пневматический зажим и предварительное натяжениеАвтозажим с предварительным натяжением предотвращает деформацию профиля; обеспечивает точные углы 90° и герметичность швов.
- ✅ Высокоточные линейные направляющиеПлавное, стабильное движение; точность совмещения углов±0,1 мм, постоянная диагональная точность.

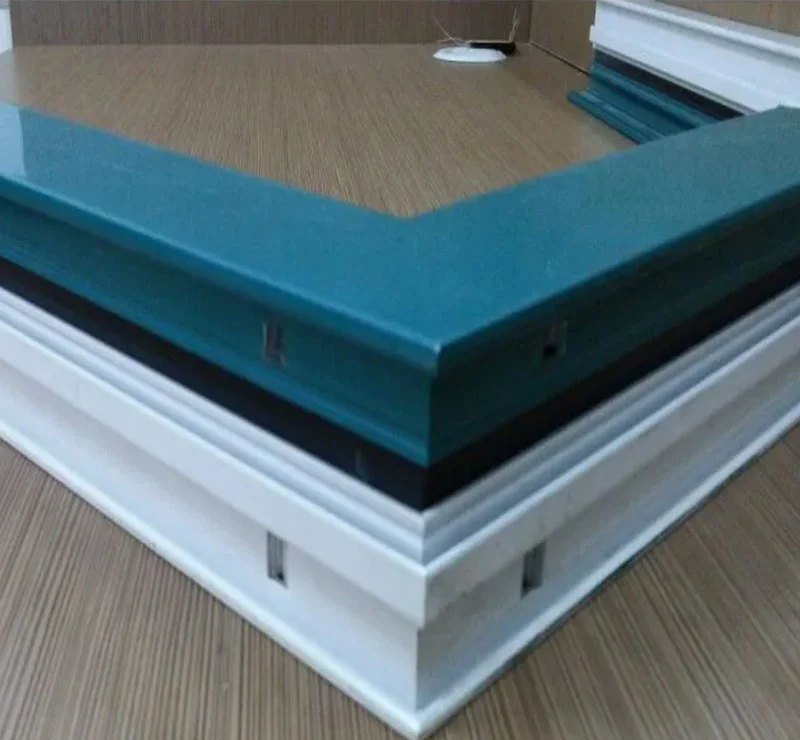

100 мм * 3500 мм Машина для комбинирования углов алюминиевых оконных дверей с двумя головками, рабочие образцы машины для комбинирования углов оконных машин для алюминиевых оконных дверей
Технические характеристики
| Напряжение | 380 В/50 Гц |
| Власть | 1,5 кВт |
| Емкость масляного бака | 20л |
| Ширина профиля | 90 мм |
| Номинальное давление масла | 15 МПа |
| Давление воздуха | 0,5-0,8 МПа |
| Ошибка шва | <0,15 мм |
| Измерение | 1200х1100х1300мм |
Сценарии применения
Производство алюминиевых окон
Опрессовка углов створчатых, раздвижных и терморазрывных оконных рам.
Производство алюминиевых дверей
Входная, балконная и противопожарная алюминиевая дверная коробка в сборе.
Профили для навесных стен и фасадов
Объединение стойки, фрамуги и наружной панели под углом 90°.
Средние и крупные заводы
Экономичен для массового производства с высокими требованиями к производительности.
Часто задаваемые вопросы
Вопрос: Может ли оборудование Zhonglin CNC удовлетворить разнообразные потребности (например, дверные/оконные рамы и алюминиевые профили для навесных стен)?
А: Да. Мы предлагаем интеллектуальные двери/окна, алюминиевые навесные стены/промышленное алюминиевое оборудование и индивидуальные решения. Рабочая станция G20/G50 выполняет полный процесс обработки дверей и окон; ZLSJ-HCNC распиливает профили навесных стен (45°-135°). Мы подбираем оборудование для вашего процесса.
Вопрос: Беспокоитесь о сложности эксплуатации и необходимости привлечения большого количества квалифицированных рабочих после покупки? Каково решение Цзинаня?
О: наш производитель снижает пороговые значения благодаря дизайну и обслуживанию. Оборудование имеет «надежную работу» (автоматическая идентификация данных, отсутствие сложного программирования). Мы предоставляем бесплатное обучение, рекомендации по установке и удаленное обслуживание, чтобы сократить зависимость от квалифицированных работников.
Вопрос: Как насчет точности и стабильности обработки вашего оборудования (критически важных для качества и эффективности нашей продукции)?
О: Мы следуем принципам «точность, надежность, профессионализм». Аппаратное обеспечение: более 100 высокопроизводительных станков (например, обрабатывающих центров) и основных деталей ведущих брендов (HIWIN, Schnider); некоторое оборудование имеет повторяющееся позиционирование ±0,02 мм, точность резки ±0,1 мм, точность фрезерования ±0,05 мм. Процессы: алмазные инструменты, сервосистемы, литейные конструкции и автоматическая регулировка мощности лазера. Все это позволяет избежать переделок, обеспечить стабильное качество и повысить эффективность.
