3+1-осевой алюминиевый концевой фрезерный станок с ЧПУ для оконного импоста с термическим разрывом

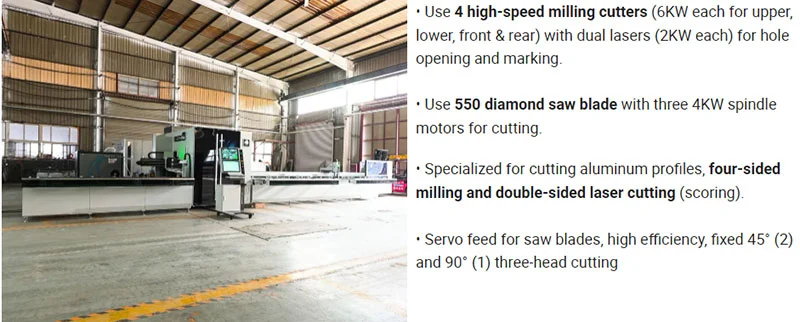

Обрабатывающий центр G50 с ЧПУ для изготовления алюминиевых профилей длиной 6,8 м. Имеет 18-осевой сервопривод, 3-х головочную резку под углом 90° и 45°, 4-стороннее фрезерование, два лазера мощностью 2 кВт. Обрабатывает профили терморазрыва с точностью ±0,1 мм, повышая эффективность труда на 60%.

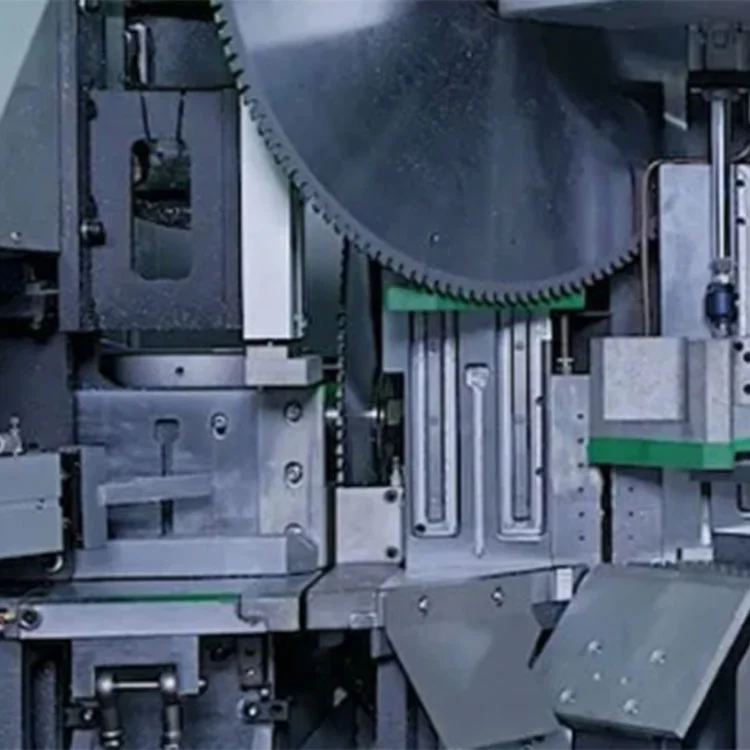

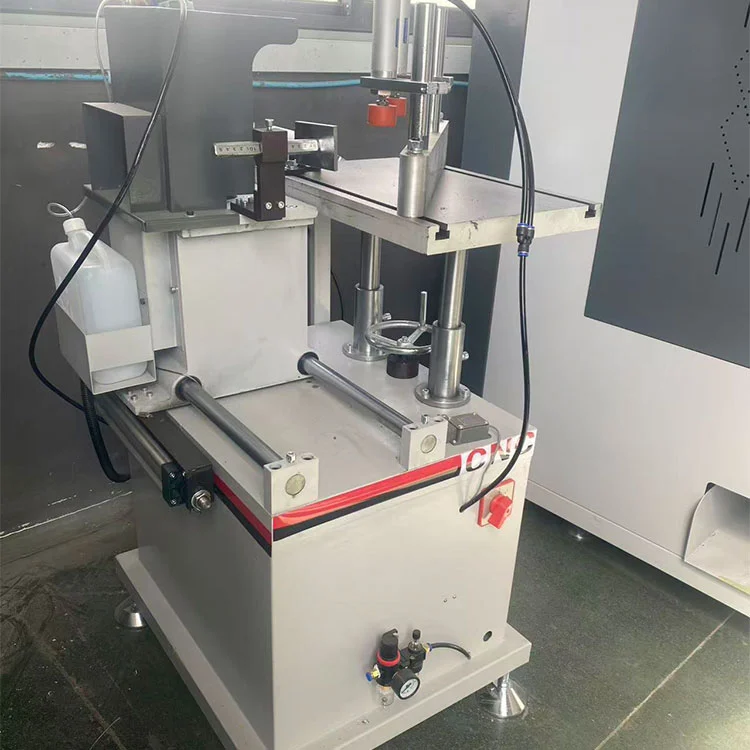

Концевой фрезерный станок с ЧПУ 3+1 оси предназначен для торцевой обработки алюминиевых оконных стоек, фрамуг и профилей рам с терморазрывом. Он сочетает в себе резку под фиксированным углом +45°, 90° и -45° с использованием алмазных пил, а также двойное лазерное сверление и разметку как на передней, так и на задней поверхности. Электрические шпиндели, расположенные с четырех сторон (спереди, сзади, сверху и снизу), выполняют операции сверления и фрезерования за один цикл зажима. Общие области применения включают резку шипов и канавок, обработку ступеней, снятия фасок и надрезов на линиях по производству алюминиевых дверей и окон в больших объемах.

Станок работает от трехфазной сети напряжением 380 В общей мощностью 4 кВт, включая шпиндель мощностью 3 кВт, работающий со скоростью 2800 об/мин. Диаметр алмазных дисков варьируется от φ230 до φ300 мм, а максимальная глубина фрезерования составляет 70 мм. Рабочие размеры профиля составляют до 120 мм в ширину и 150 мм в высоту. Габаритные размеры машины составляют 1500 × 800 × 1400 мм, вес около 400 кг. Рабочее давление воздуха поддерживается в пределах 0,5–0,8 МПа.

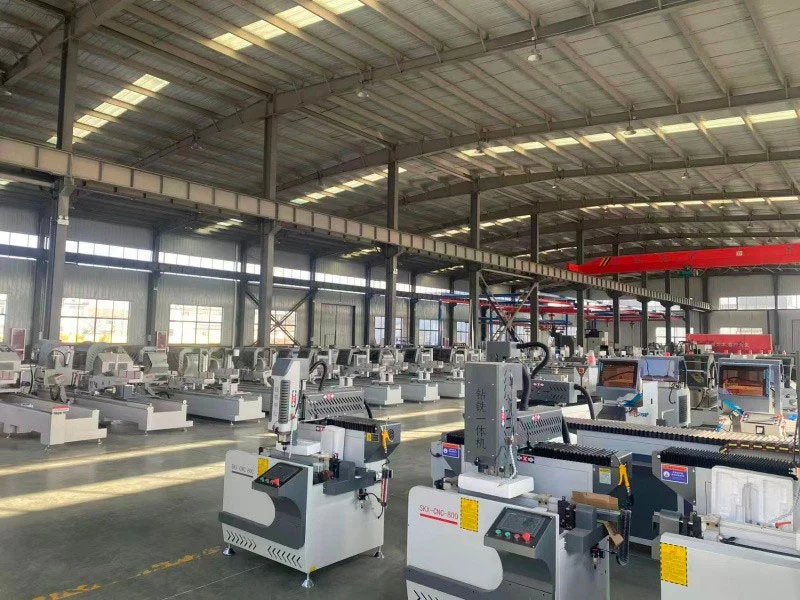

Lebulang Machine, китайский производитель с почти 30-летним опытом производства оборудования для обработки алюминиевых профилей, производит эту концевую фрезу. Доступна сертификация CE и ISO. Поддерживаются пользовательские конфигурации OEM, а оборудование поставляется напрямую с завода. Конструкция подчеркивает простоту обслуживания, а руководство по удаленной установке предоставляется без дополнительной оплаты.

3+1-осевой алюминиевый концевой фрезерный станок с ЧПУ для оконного импоста с термическим разрывом

Функции

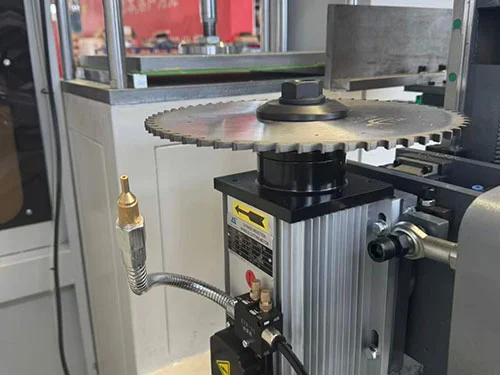

• Резка под фиксированным углом алмазными пилами под углом +45°, 90° и -45°.
• Переднее и заднее двойное лазерное сверление + разметка

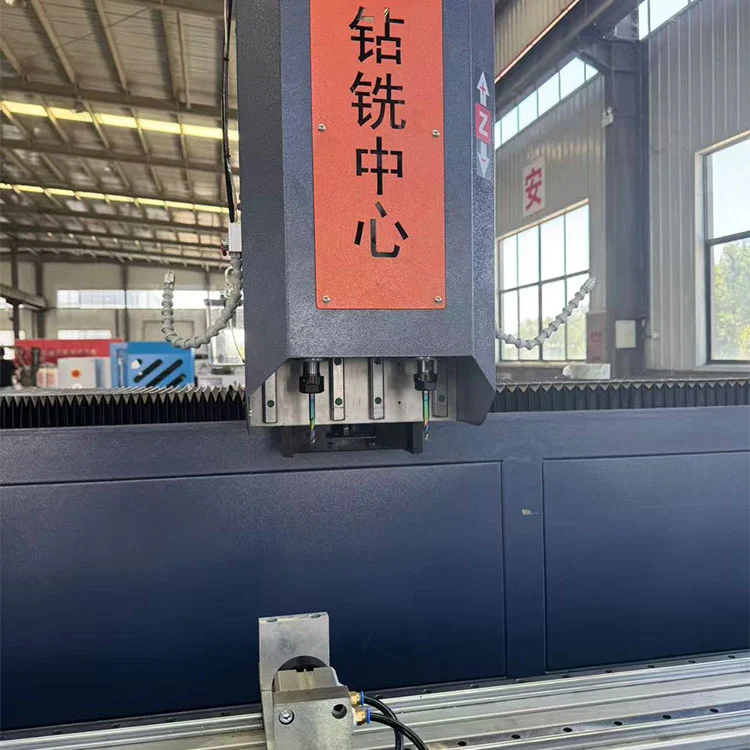

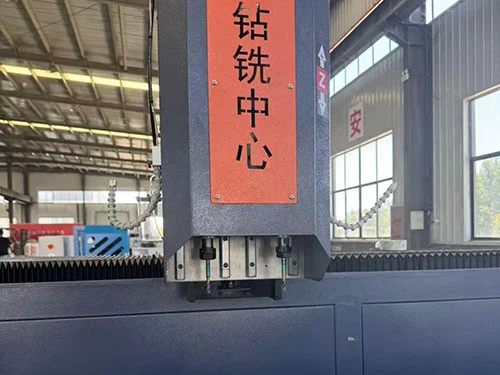

• Передний, задний, верхний и нижний электрический шпиндель для сверления и фрезерования

Приложения

• Алюминиевое окно с терморазрывомторцевое фрезерование стоек/ригель
• Профиль рамы и створкирезка шипов и канавок
• Обработка ступенчатой ​​поверхности, фасок и надрезов
• Высокопроизводительные линии по производству алюминиевых дверей и окон

Технические характеристики

• Источник питания: 380 В/50 Гц/3 фазы (настраиваемый)
• Общая мощность: 4 кВт (шпиндель 3 кВт + сервоприводы)
• Скорость шпинделя: 2800 об/мин.
• Диаметр фрезы: φ230--φ300 мм (алмазное полотно)
• Рабочее давление воздуха: 0,5--0,8 МПа
• Максимальная глубина фрезерования: 70 мм
• Максимальный размер профиля: Ширина ≤120 мм, Высота ≤150 мм.
• Размер машины: 1500 × 800 × 1400 мм.
• Вес: ≈ 400 кг
• Сертификация: CE/ISO опционально

Почему стоит выбрать наш концевой фрезерный станок с осью 3+1?

• Сделано в Китае, Прямая цена с завода-- Никаких посредников, надежное качество, гарантия 2 года.
• Быстрая доставка и полная поддержка-- Онлайн техническая поддержка, видеообучение, поставка запасных частей.
• Экономичная альтернатива машинам 4+2-- Идеально подходит длясреднесерийное производствос меньшими инвестициями.

3+1-осевой торцевой фрезерный станок с ЧПУ для алюминия — ваш надежный выбор для обработки импостов окон с терморазрывом.
