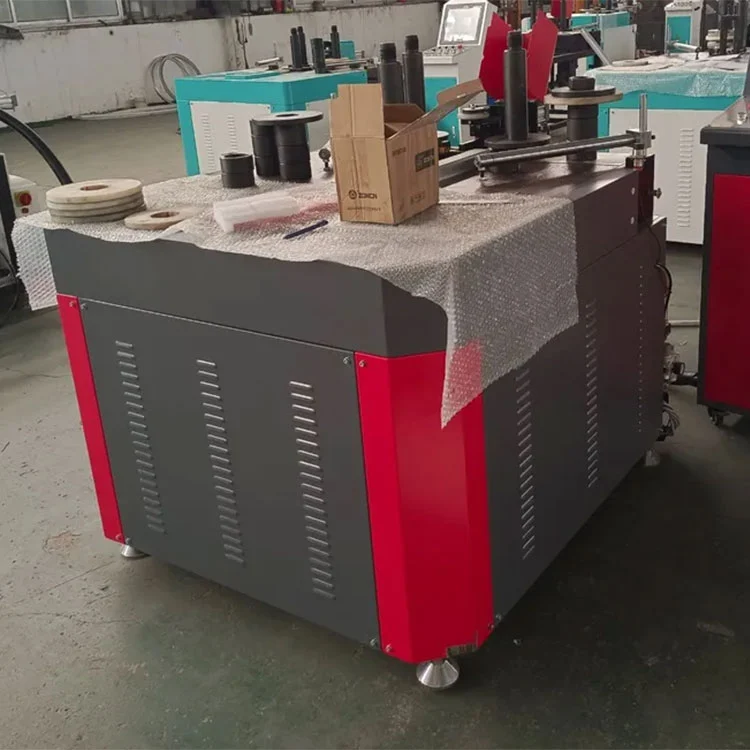

Четырехголовочный станок для обжима углов с ЧПУ

Основные функции

• Одновременная обжимка четырьмя головками: The Четырехголовочный станок для обжима углов с ЧПУобрабатывает все четыре угла рамы за один цикл прессования. Это сокращает время обработки по сравнению с вариантами с одной или двумя головками, где раму необходимо перемещать и повторно зажимать для каждой пары углов.
• Позиционирование сервопривода с ЧПУ:Каждая обжимная головка позиционируется с помощью серводвигателя, приводящего в движение шариковый винт. Оператор выбирает размер кадра на сенсорном экране, и головки автоматически перемещаются в необходимые положения. В одной и той же системе хранятся несколько рецептов рамок. Точность повторного позиционирования составляет ±0,1 мм, при этом диагональная погрешность обычно не превышает 1 мм, а погрешность шва менее 0,15 мм при правильно подготовленных профилях.
• Диапазон размеров рамы:Машина обрабатывает рамы размером от 550 × 550 мм до 1800 мм в высоту и 3000 мм в ширину, охватывая большинство размеров алюминиевых оконных и дверных рам, встречающихся в жилом и коммерческом производстве.
• Гидравлическая система обжима:Каждая головка приводится в движение гидроцилиндром с номинальным давлением масла 15 МПа и общим усилием обжима 48 кН. В гидравлическом контуре используется двухступенчатая последовательность высокого и низкого давления: быстрый ход подвода сокращает время цикла, а удержание высокого давления в конце хода обеспечивает герметичное угловое соединение.
• Пневматические подвижные зажимы:Зажимные устройства автоматически перемещаются вперед при загрузке рамы и убираются после обжатия при разгрузке. Усилие зажима прикладывается с двух сторон, чтобы удерживать профиль в нужном положении и снизить риск деформации во время хода прессования.

Технические характеристики

Как это работает

The Четырехголовочный станок для обжима углов с ЧПУработает в последовательности, которая начинается с ввода размеров кадра на сенсорном экране. Четыре обжимные головки, каждая из которых установлена ​​на осях ШВП с сервоприводом, автоматически перемещаются в запрограммированные положения. Оператор помещает нарезанные и подготовленные алюминиевые профили в зажимные приспособления. Пневматические зажимы удерживают профили на месте, оказывая давление как в вертикальном, так и в горизонтальном направлениях. После зажима гидравлический контур активируется в два этапа: быстрое продвижение под низким давлением приводит обжимные инструменты в контакт с углами профиля, а удержание под высоким давлением применяет полное обжимное усилие 48 кН для завершения углового соединения. По истечении времени выдержки зажимы освобождаются, обжимные инструменты втягиваются, и готовую раму можно снять. Все четыре угла выполняются за один цикл, поэтому рамку не нужно переставлять.

Ключевые компоненты

• Серводвигатели и ШВП:Каждая из четырех головок позиционируется независимо с помощью серводвигателя переменного тока, соединенного с прецизионным шариковым винтом. Такое расположение обеспечивает повторяемость ±0,1 мм и позволяет менять положение головок для разных размеров корпуса без ручной регулировки.
• Гидравлический силовой агрегат:Бак емкостью 60 л подает масло к четырем гидроцилиндрам через коллектор с клапанами регулирования давления. Двухступенчатая последовательность высокого-низкого давления управляется ПЛК через электромагнитные клапаны.

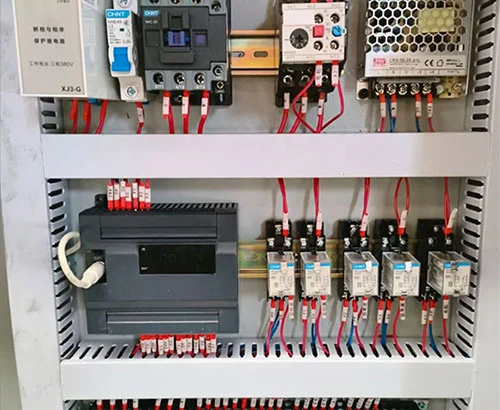

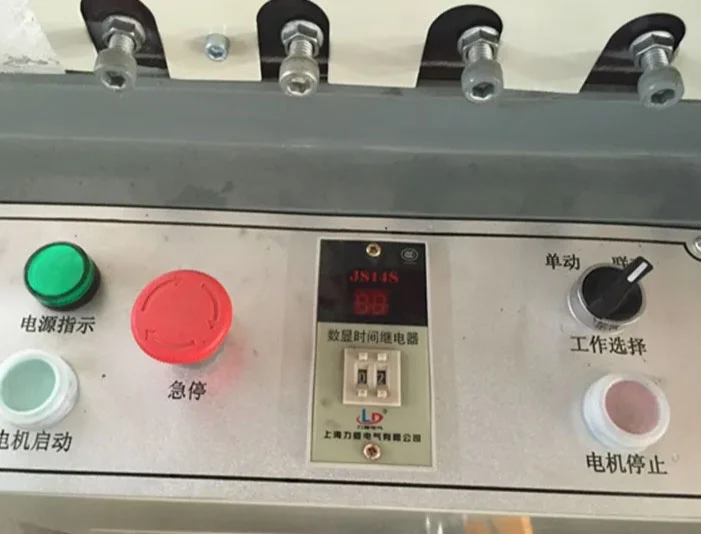

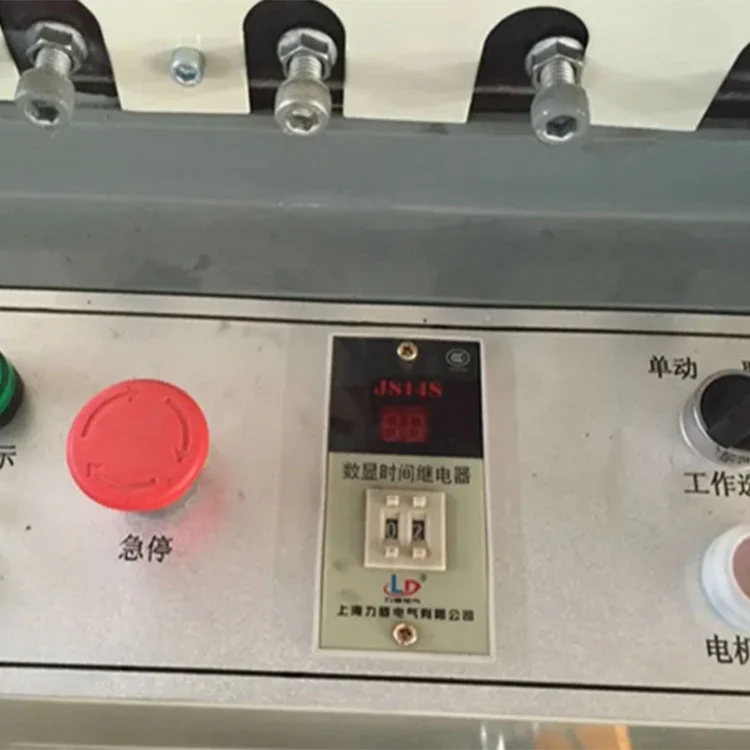

• Сенсорный экран и ПЛК:На промышленном сенсорном экране отображаются настройки размера корпуса, сохраненные программы, счетчики производства и аварийные сообщения. Рецепты параметров для обычно производимых размеров рам можно сохранять и вызывать из памяти.

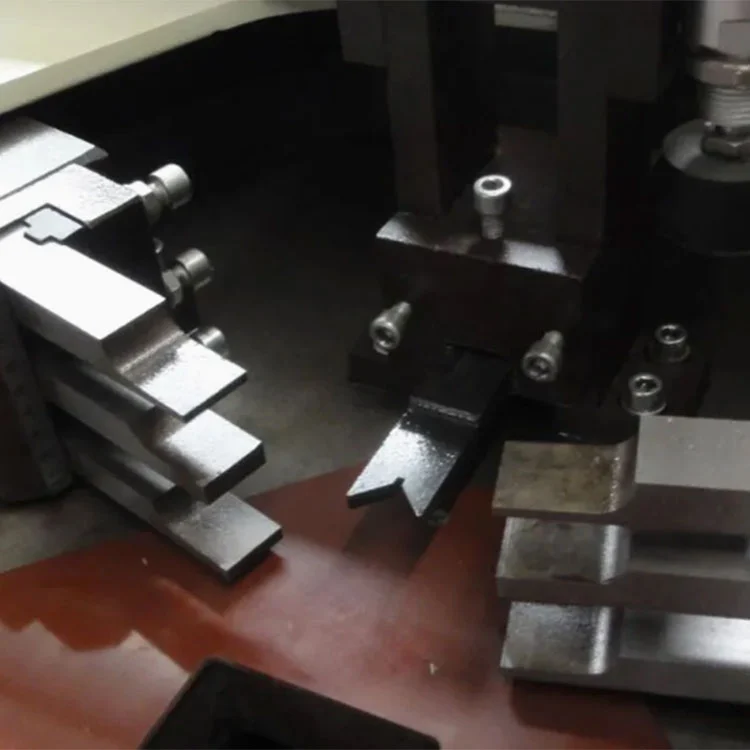

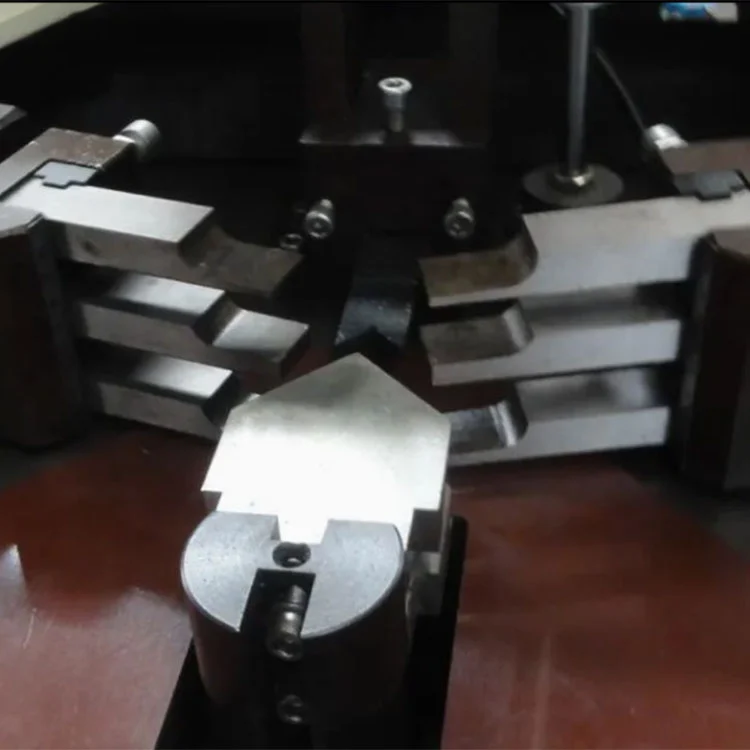

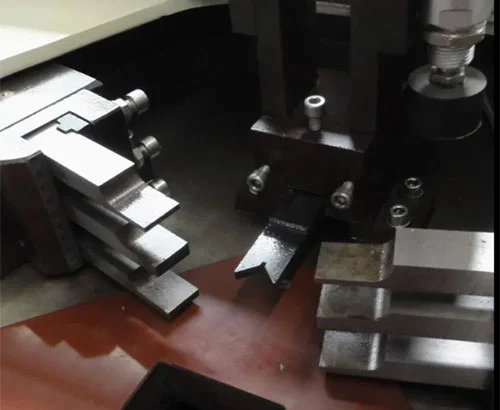

• Инструменты для обжима:Обжимные ножи из закаленной стали обработаны в соответствии с геометрией профиля. Наборы инструментов можно заменять для профилей разных сечений. Ножи регулируются по глубине и выравниванию.

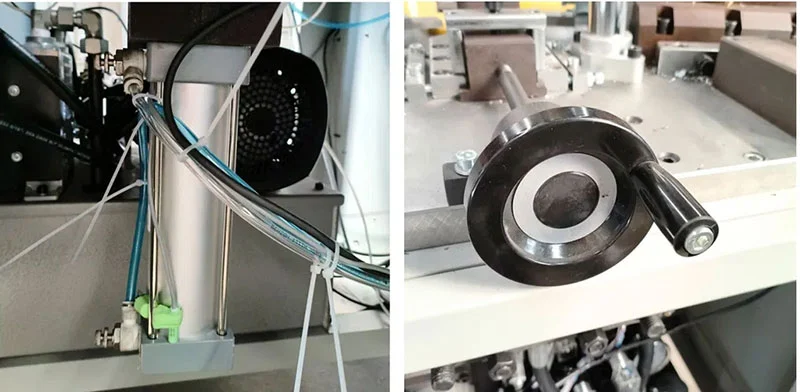

• Пневматическая система зажима:Зажимы перемещаются вперед и убираются по линейным направляющим. Усилие зажима обеспечивается пневмоцилиндрами с регулируемым давлением 0,5–0,8 МПа. Конструкция зажима в двух направлениях применяет силу с двух сторон для стабилизации профиля во время обжима.
• Корпус машины:Сварная стальная конструкция поддерживает четыре подвижные головки и фиксированный центральный рабочий стол. Конструкция рамы позволяет противостоять силам реакции, возникающим во время обжима, и сохранять выравнивание головки с течением времени.

Сценарии применения

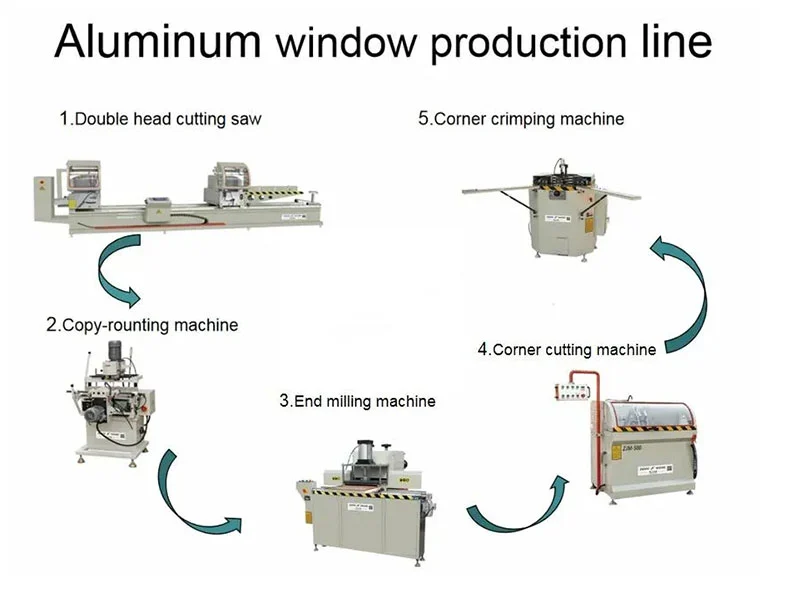

Производство алюминиевых окон

Опрессовка створчатых, раздвижных и термоизолированных оконных рам.

Производство алюминиевых дверей

Угловая сборка входных дверей, балконных дверей, противопожарных алюминиевых дверей и межкомнатных алюминиевых дверных коробок.

Профили навесных стен и зданий

Опрессовка углов 90° алюминиевых стоек, фрамуг и фасадных профилей.

Крупносерийное производство

Используется на средних и крупных заводах по производству алюминиевых дверей и окон, где выполнение четырех углов за один цикл сокращает время обработки каждого кадра и обеспечивает более высокую ежедневную производительность.

Производитель и гарантия

Shandong Lebulang Precision Machinery Co., Ltd., действующая как Lebulang Machine, с 1996 года производит оборудование для обработки окон и дверей из алюминия и ПВХ на своем предприятии в Цзинане. Компания самостоятельно управляет исследованиями и разработками, механической обработкой, сборкой, тестированием и продажами.Четырехголовочный станок для обжима углов с ЧПУпостроен в соответствии с этой интегрированной системой и поставляется напрямую с завода с сертификацией CE и ISO 9001. Годовая гарантия распространяется на основную конструкцию. В комплект входит удаленная техническая поддержка, включая видеодиагностику и руководство по эксплуатации. Запасные части, такие как обжимные ножи, уплотнения и фильтрующие элементы, имеются на складе и могут быть заказаны отдельно. Монтаж и пуско-наладка на месте могут быть организованы за дополнительную плату.

Часто задаваемые вопросы

Вопрос 1: Что означает CLM4S?

A: Угловой станок с ЧПУ, 4-головочный сервопривод. «4» относится к четырем независимым обжимным головкам.

В2: Каков максимальный размер рамы, с которой может работать машина?

A: Стандартная конфигурация рассчитана на рамы высотой до 1800 мм и шириной до 3000 мм. Нестандартные размеры можно обсудить при заказе.

В3: сложно ли управлять машиной новым работникам?

О: Управление осуществляется через сенсорный экран с сохраненными кадровыми программами. Предоставляются руководство на английском языке и видеообучение. Большинство операторов изучают распорядок дня в течение одного-двух рабочих дней.

В4: Какие виды оплаты и условия доставки доступны?

О: Оплата может быть произведена банковским переводом или аккредитивом в основных валютах, включая доллары США, евро и фунты стерлингов. Стандартные условия доставки — FOB Циндао или Цзинань. CFR, CIF и EXW также принимаются в зависимости от пункта назначения.

В5: Можно ли настроить обжимные инструменты для конкретных профилей?

О: Да, обжимные ножи могут быть обработаны в соответствии с поперечным сечением профиля клиента. Образец профиля или чертеж необходим в процессе заказа для изготовления правильного набора инструментов.
