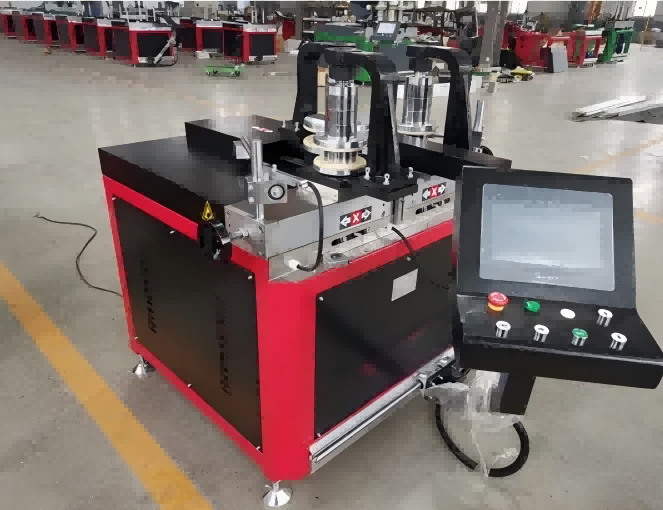

Высокоточный станок для гибки профилей из алюминия и ПВХ с ЧПУ

Этот станок для гибки профилей из алюминия и ПВХ с ЧПУ специально создан для изготовления архитектурных профилей, включая навесные стены, фасады, арочные окна и оконные рамы из ПВХ. Оснащенный 3-валковой синхронизированной системой гибки и сервоприводом, он обеспечивает плавные кривые без искажений с точностью ±0,5 мм. Совместимый как с алюминиевыми профилями, так и с профилями ПВХ/ПВХ, машина поддерживает гибку нескольких радиусов за одну установку, что значительно повышает эффективность производства и одновременно сокращает отходы материала. Сертифицированный CE и полностью настраиваемый, это идеальное решение для современных архитектурных задач по гибке.

• Совместимость с несколькими материалами: The Станок для гибки профилей из алюминия и ПВХ с ЧПУсгибает профили из алюминия, ПВХ, ПВХ, терморазрыва, нержавеющей стали и меди. Наборы инструментов можно менять для работы с материалами разных марок и сечений в пределах мощности станка.
• 3-осевое позиционирование с ЧПУ:Серводвигатели по осям X, Y и Z приводятся в движение контроллером ЧПУ с 10-дюймовым сенсорным экраном. Точность позиционирования ±0,02 мм. Операторы программируют формы, дуги и составные кривые с несколькими радиусами непосредственно на интерфейсе или импортируют данные через USB.
• Варианты гидравлической тяги:Предлагаются три конфигурации гидравлической станции — 20-тонная, 25-тонная и 40-тонная — выбранные в зависимости от материала профиля, толщины стенки и необходимого радиуса изгиба. Гидравлический насос работает с пониженным уровнем шума по сравнению со стандартными промышленными агрегатами.
• Диапазон форм изгиба:Станок производит C-образную, U-образную, S-образную форму, полный круг, эллипс, комбинации нескольких радиусов и нестандартные дуги. Формующие ленты и роликовые формы могут быть адаптированы к поперечному сечению профиля для достижения оптимального качества гибки.

Как это работает

Загрузка профиля

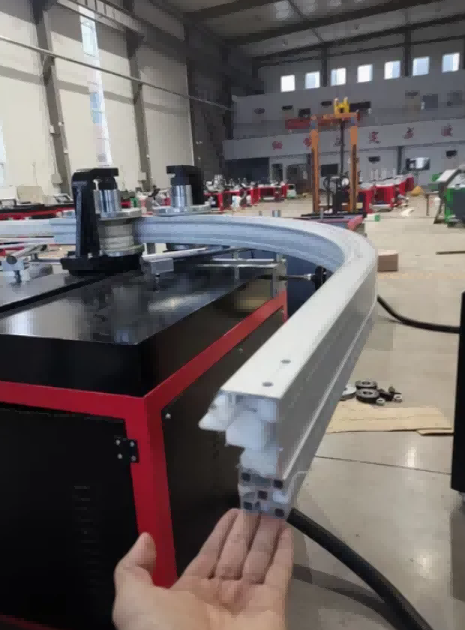

Алюминиевые или ПВХ-профили помещаются в направляющую подачи и надежно фиксируются, чтобы предотвратить соскальзывание или перекручивание в процессе гибки.

2. Синхронная гибка на 3 роликах

В машине используются три прецизионных ролика:

Верхний ролик – продвигает профиль вперед

Два боковых ролика — движутся по траекториям, управляемым ЧПУ, для равномерного давления.

Это синхронизированное движение обеспечивает равномерное формирование дуги без повреждения или деформации поверхности.

3. Сервоприводная точность

Серводвигатели контролируют положение роликов в режиме реального времени, обеспечивая точную обратную связь и повторяемые характеристики гибки. Система ЧПУ автоматически компенсирует пружинение материала.

4. Мультирадиусное программирование

Операторы могут программировать несколько радиусов изгиба, сегментов дуги и полных окружностей непосредственно из чертежей САПР. Машина выполняет сложные кривые без ручного вмешательства.

5. Непрерывное производство

После установки программы машина повторяет цикл гибки с высокой стабильностью, что делает ее подходящей как для массового производства, так и для индивидуальных архитектурных проектов.

Ход процесса:

Загрузка профиля → Ввод программы ЧПУ → Синхронизация 3-х роликов → Сервопозиционирование → Многорадиусная гибка → Готовый изогнутый профиль

Ключевые компоненты

Контроллер ЧПУ:10-дюймовый сенсорный экран с пользовательским интерфейсом для программирования углов изгиба, радиусов и последовательностей с несколькими радиусами. USB-порт поддерживает импорт и экспорт программ. Контроллер управляет движением оси, гидравлическим давлением и временем цикла.

Гидравлическая станция:Доступны конфигурации грузоподъемностью 20, 25 и 40 тонн. Использует импортный масляный насос, выбранный для стабильного выходного давления и бесшумной работы. Гидравлический контур включает в себя предохранительный клапан и фильтр.

Роликовые формы:Изготовлен из закаленной стали с дополнительным полиуретановым покрытием. Покрытие помогает предотвратить появление царапин и следов на окрашенных, анодированных или окрашенных поверхностях профиля. Комплекты пресс-форм взаимозаменяемы для разных сечений профилей.

Передача инфекции:Линейные направляющие Тайваня HIWIN несут движущиеся оси. Прецизионные редукторы и серводвигатели обеспечивают точность позиционирования движений X, Y и Z.

Приложения

• Гибка профиля навесной стены

  Архитектурные фасадные изогнутые рамы

  Арочные окна и дверные профили

  Гибка оконных и дверных рам ПВХ

  Алюминиевая обшивка и гибка отделки

  Декоративные внутренние профили




Производитель и гарантия

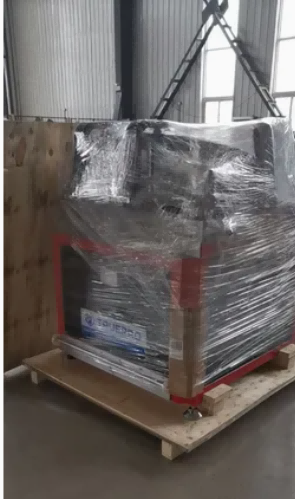

Компания Shandong Lebulang Precision Machinery Co., Ltd., действующая под названием Lebulang Machine, с 1996 года производит оборудование для обработки алюминия и ПВХ на своем заводе в Цзинане, Китай.Станок для гибки профилей из алюминия и ПВХ с ЧПУпоставляется напрямую с завода с сертификатами CE и ISO. Годовая гарантия распространяется на основную конструкцию. Удаленная техническая поддержка, видеоролики по установке и руководство на английском языке предоставляются без дополнительной оплаты. Установка на месте и обучение могут быть организованы отдельно. На складе имеются запасные части, такие как роликовые формы, формовочные ленты и гидравлические уплотнения. Цвет машины, брендинг и упаковка могут быть настроены по индивидуальному заказу в соответствии с соглашениями OEM и ODM.

Часто задаваемые вопросы

1. Вы фабрика или торговая компания?

Мы являемся производителем с собственным производственным предприятием в Цзинане, Китай, работающим с 1996 года.

2. Какой срок гарантии на оборудование?

Один год на основную конструкцию, за исключением нормально изнашиваемых деталей, таких как роликовые формы и формовочные ленты.

3. Как обеспечить послепродажное обслуживание?

Предоставляются удаленное видеоруководство, онлайн-техническая поддержка и бесплатная замена неисправных деталей в течение гарантийного срока. Установка, ввод в эксплуатацию и обучение на месте могут быть организованы за дополнительную плату.

4. Сколько времени занимает доставка?

Стандартные машины отправляются в течение 10–20 рабочих дней после получения предоплаты.

5. Какие еще машины вы продаете?

Станки для резки алюминия, станки для обжима алюминиевых уголков, сварочные аппараты для ПВХ, сверлильные и фрезерные станки с ЧПУ, а также комплектные линии для производства дверей и окон.

6. Может ли машина сгибать профили с терморазрывом?

Да. Благодаря соответствующим формовочным лентам и роликовым формам машина может сгибать алюминиевые профили с терморазрывом, сохраняя при этом целостность изоляционной ленты.
