Многоугольная концевая фреза 3+2 для алюминиевых стоек специальной формы
Многоугольный 3+2-осевой концевой фрезерный станок с ЧПУ предназначен для сложных, нестандартных алюминиевых стоек, фрамуг и профилей рам, особенно терморазрыва, системных окон и алюминиевых профилей навесных стен. Сочетая 3 линейные сервооси (X/Y/Z) + 2 поворотные оси (наклон шпинделя + переворот), многоугольная концевая фреза 3+2 для алюминиевых стоек специальной формы обеспечивает действительно многоугольное (от 45° до +45°) фрезерование за один установ для специальных форм, с которыми не могут справиться стандартные станки 3+1. Бренд Lebulang Lebulang является одним из китайских производителей машин в Китае. Линия по производству алюминия с терморазрывом с двумя осями 4+2
Этот многоугольный концевой фрезерный станок 3+2 для алюминиевых стоек специальной формы изготовлен компанией Lebulang Machine, китайским производителем с почти 30-летним опытом работы в производстве оборудования для обработки окон и дверей. Он разработан специально для нестандартных, изогнутых и многоугольных алюминиевых стоек и фрамуг, используемых в системах терморазрыва, системных окнах и навесных фасадах. Станок сочетает в себе три линейные оси с сервоприводом и две поворотные оси, что позволяет шпинделю наклоняться на ±45° и поворачиваться на угол от 0° до 90°. Угловые концы, выемки, шипы и канавки можно выполнить за один зажим, что исключает необходимость ручной переустановки и сокращает время переналадки.

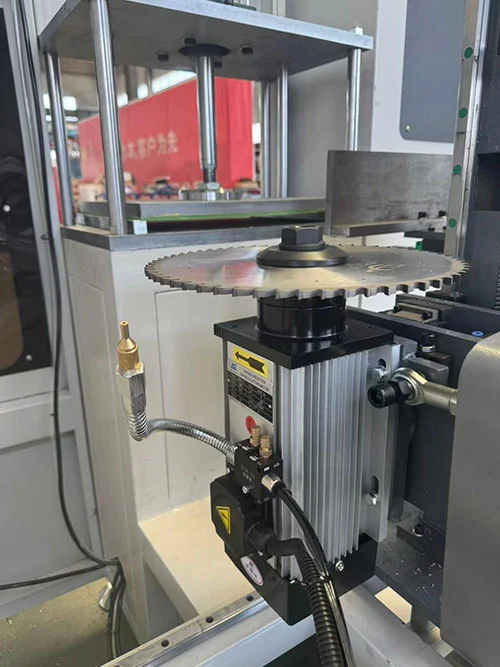

Шпиндель с высоким крутящим моментом мощностью 4 кВт, работающий со скоростью 2800 об/мин, подходит для алмазных фрез диаметром от 250 до 300 мм. Чугунная рама и система линейных направляющих обеспечивают повторяемость в пределах ±0,02 мм во время серийного производства. Рабочий стол вмещает от четырех до шести профилей за цикл, а контроллер ЧПУ хранит более 100 предустановленных программ, что позволяет быстро переключаться между различными профилями специальной формы. Управление осуществляется через 10-дюймовый удобный сенсорный экран с визуальным программированием, что позволяет свести требования к обучению к минимуму. Полностью закрытое защитное ограждение, автоматическая система смазки и пневматические зажимы с резиновой защитой способствуют безопасной ежедневной эксплуатации, не требующей особого обслуживания.
Сертифицирован CE и ISO. Поддерживаются OEM и индивидуальные конфигурации. Производитель поставляет эту машину напрямую с завода, уделяя особое внимание простоте обслуживания, и предоставляет рекомендации по удаленной установке без дополнительных затрат.
Многоугольная концевая фреза 3+2 для алюминиевых стоек специальной формы
- • 3+2-осевая многоугольная система ЧПУ3 линейные оси сервопривода для точного позиционирования;2 поворотные осидавать возможностьНаклон шпинделя ±45° + переворот 0°/90°. Процессугловые концы, выемки, шипы и канавкиза один проход — без ручного повторного зажима.
- • Специальная форма, оптимизированная для алюминияПредназначен длянерегулярные, изогнутые и многоугольные импосты(терморазрыв, системные окна, навесные стены). Устраняет необходимость в специальных режущих инструментах; сокращает время настройки на 60%.
- • Высокоточная и прочная конструкцияВысокомоментный шпиндель мощностью 4 кВт (2800 об/мин) с алмазными фрезами;чугунная рама + линейные направляющиегарантироватьТочность ±0,02 ммдаже при серийном производстве.
- • Пакетная обработка и эффективностьШирокий рабочий стол вмещает4--6 профилейза цикл;полное сервоуправление + сохранение предустановленных программ (100+)позволяет быстро переключаться между различными специальными формами.

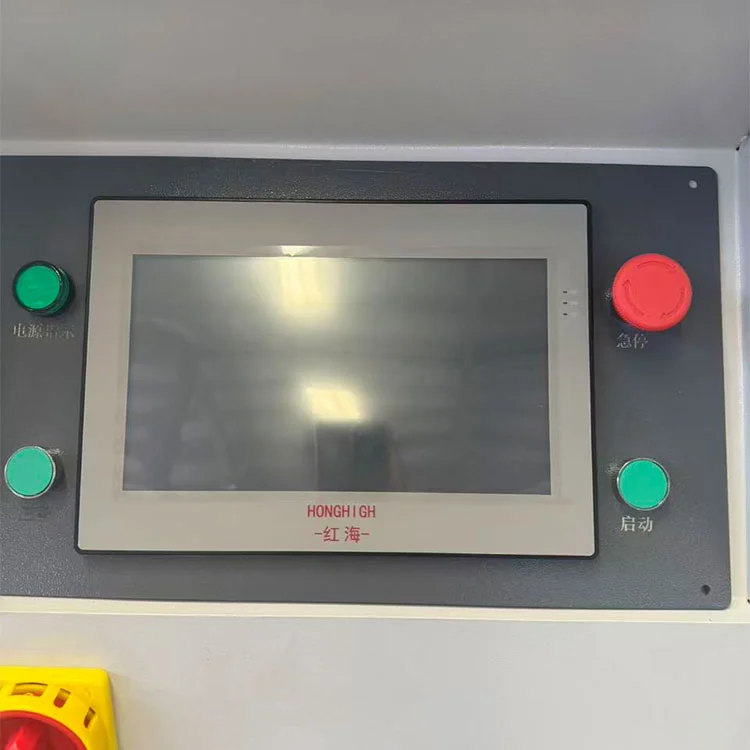

- • Удобство использования10-дюймовый сенсорный экран ЧПУ (Delta/ESTUN); английский/китайский интерфейс;простой G-код или визуальное программирование--- Требуется минимальное обучение.
- • Безопасность и низкие эксплуатационные расходыПолностью закрытый защитный кожух; автоматическая смазка; пневматические прижимы с резиновой защитой предотвращают деформацию профиля.
Приложения
- Алюминиевые стойки/ригельные стойки специальной формы с терморазрывом
- Системные окна и двериугловые профили рамы/створок
- Навесная перегородка из алюминиясложное концевое фрезерование и вырубка
- Высококачественные фасадные профили смногоугольные соединения
Технические характеристики
- Источник питания: 380 В/50 Гц/3 фазы (настраиваемый)
- Общая мощность: 5,5 кВт (шпиндель 4 кВт + сервоприводы)
- Скорость шпинделя: 2800 об/мин.
- Диаметр фрезы: φ250--φ300 мм (алмаз)
- Рабочее давление воздуха: 0,5-0,8 МПа
- Максимальная глубина фрезерования: 100 мм (0°), 70 мм (45°)
- Максимальный размер профиля: Ш<150 мм × В<200 мм
- Размер машины: 2100×1100×1600 мм.
- Вес: ≈650 кг
- Сертификация: CE/ISO
- Производство и продажа
Почему стоит выбрать этот многоугольный концевой фрезерный станок 3+2?
- Универсальность помимо машин 3+1: Ручкиспециальные углы и сложные формыдругие не могут.
- Прямая поставка с завода из Китая: Конкурентоспособная цена,2-летняя гарантия, быстрая доставка.
- Полная техническая поддержка: Онлайн обучение, видеогиды, поставка запчастей.
Многоугольная концевая фреза 3+2 — идеальное решение для обработки алюминиевых стоек специальной формы.
