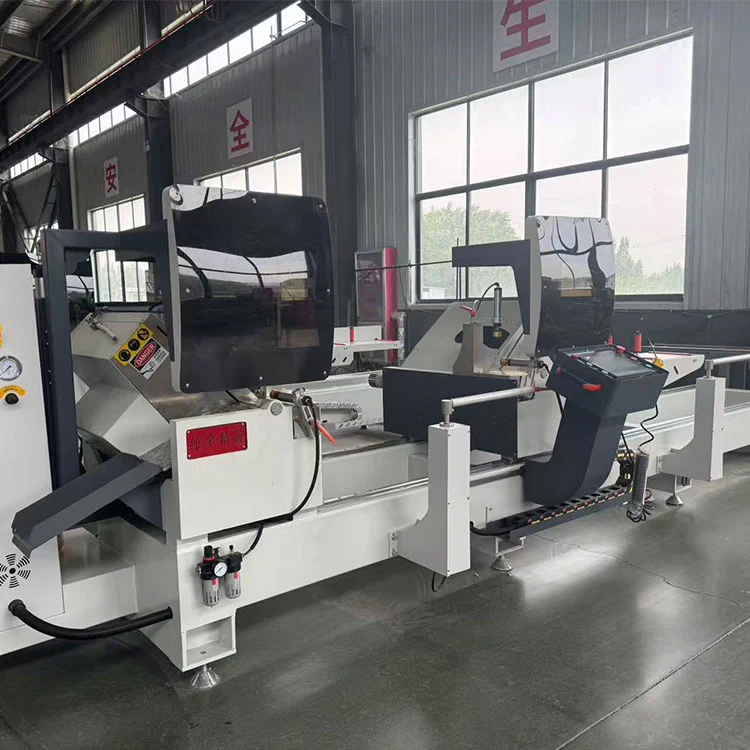

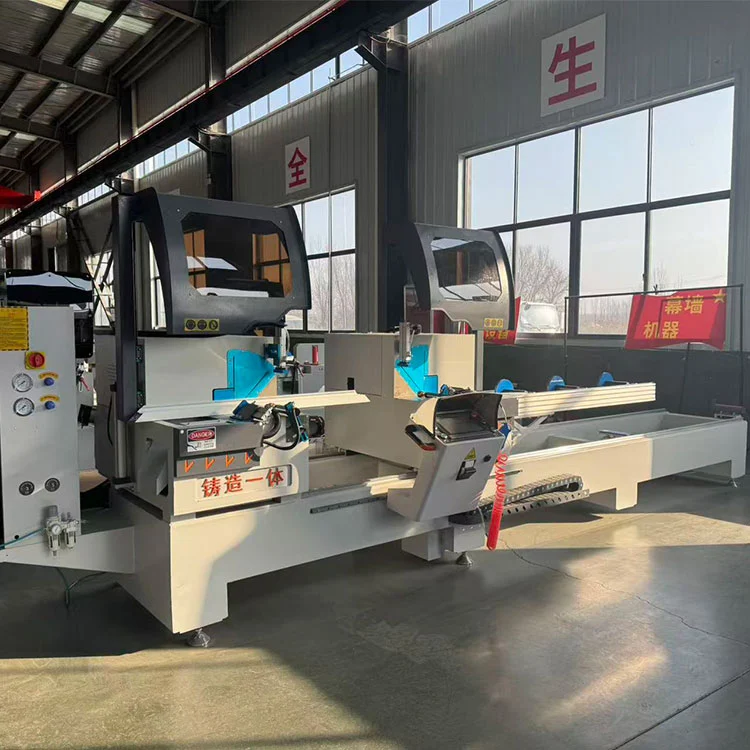

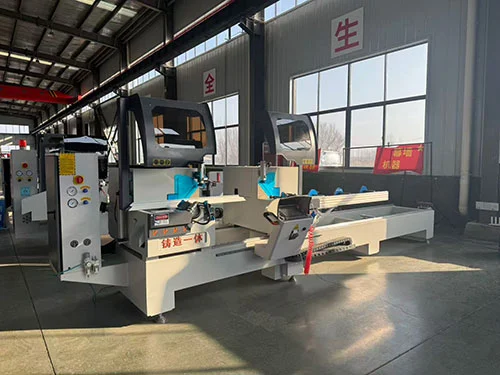

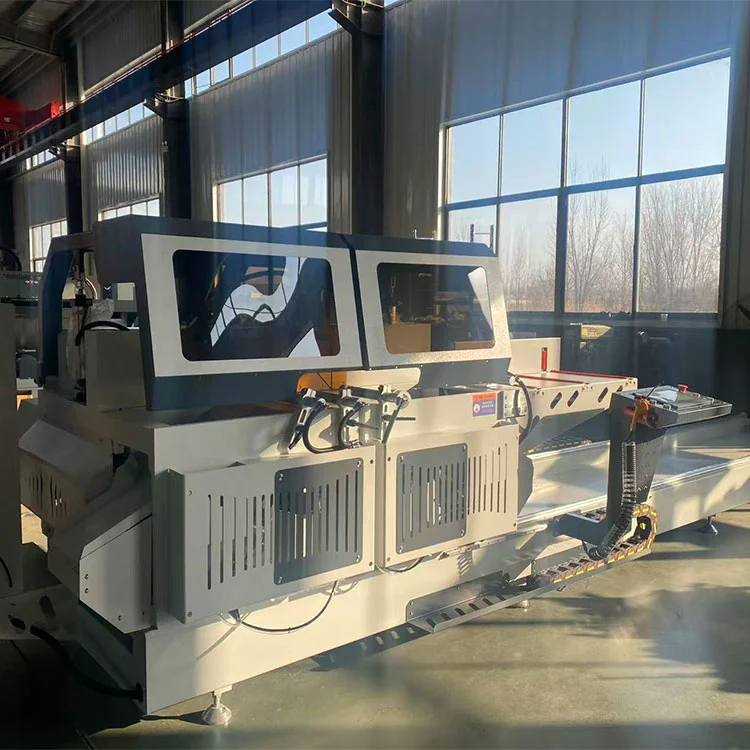

Полуавтоматическая торцовочная пила с двойной головкой для резки алюминиевого профиля

Shandong Lebulang Precision Machinery Co., Ltd., работающая под брендом Lebulang Machine, с 1996 года производит оборудование для обработки алюминия и ПВХ на своем заводе в Цзинане, Китай. Эта полуавтоматическая торцовочная пила с двойной головкой режет алюминиевые профили для окон, дверей, навесных стен и промышленных рам. Он обрабатывает профили шириной до 350 мм и высотой 150 мм с горизонтальными углами резки от 45° до 135° и вертикальными углами от 45° до 90°. Два двигателя мощностью 4 кВт приводят в движение пильные полотна со скоростью 2800 об/мин, а правая головка перемещается по линейным направляющим с реечной передачей для позиционирования по длине. Пятиосевая полностью закрытая система ЧПУ контролирует угол и положение длины, а скорость резки плавно регулируется от 0 до 3 м/мин.

Технические параметры

Функции

• Раскрой профиля большого сечения: The Полуавтоматическая торцовочная пила с двойной головкой для резки алюминиевого профиляпредназначен для двумерной резки под сложным углом больших алюминиевых профилей. Он работает с шириной до 350 мм и высотой до 150 мм, охватывая стандартные размеры навесных стен и промышленные экструзии.
• Пятиосевая полностью закрытая система ЧПУ:Позиционирование угла и длины контролируется пятиосной системой ЧПУ с обратной связью с обратной связью. Это позволяет поддерживать допуск на угол в пределах ±5 футов и допуск на повторяющуюся длину в пределах ±0,2 мм при нормальных условиях эксплуатации.
• Трансмиссия подвижной пильной головки:Правая режущая головка перемещается по линейной направляющей с реечным приводом. Такое расположение обеспечивает жесткость, необходимую для точного позиционирования по длине на всей режущей способности в 6000 мм.
• Прецизионные шарнирные подшипники:При вращении пильной головки используются скрещенные цилиндрические роликоподшипники, которые обеспечивают стабильное угловое движение с низким коэффициентом трения. Такая конструкция способствует плавной регулировке угла и надежной фиксации в заданном положении.
• Усовершенствованная конструкция коромысел:Пильное полотно установлено на усиленном коромысле, которое поднимается вверх из-под рабочего стола. Такая конфигурация обеспечивает гладкую и чистую поверхность реза профиля и повышает общую стабильность резки.
• Поворот лезвия под столом:Направление подачи лезвия осуществляется снизу рабочего стола, что помогает держать руки оператора подальше от зоны резки во время цикла.
• Встроенная смазка и охлаждение:Устройство смазки и охлаждения туманом движется вместе с пильным полотном, подавая смазочно-охлаждающую жидкость непосредственно на зубья полотна и зону резания. Это помогает продлить срок службы лезвия и улучшить качество резки алюминия.

Как это работает

The Полуавтоматическая торцовочная пила с двойной головкой для резки алюминиевого профиляработает при установке оператором желаемых горизонтальных и вертикальных углов резания, а также длины реза на панели управления ЧПУ. Правая режущая головка автоматически перемещается по линейной направляющей в запрограммированное положение. Алюминиевые профили укладываются на роликовые опорные столы и закрепляются пневматическими зажимами. Обе головки могут резать одновременно или независимо. Во время цикла резки пильные полотна поднимаются вверх из-под рабочего стола, прорезая профиль с контролируемой скоростью подачи от 0 до 3 м/мин. Система смазки туманом активируется во время резки. После того как лезвия втягиваются, зажимы освобождаются, и отрезанные части удаляются. Пятиосевая система ЧПУ с замкнутым контуром контролирует и регулирует положение для поддержания точности при пакетной резке.

Ключевые компоненты

• Двигатели пил (2×4 кВт):Каждая режущая головка приводится в движение двигателем мощностью 4 кВт, вращающимся со скоростью 2800 об/мин. Мощность соответствует диаметру лезвия и поперечному сечению 350 × 150 мм.
• Линейная направляющая и реечная передача:Подвижная правая головка движется по прецизионной линейной направляющей и позиционируется с помощью реечного привода. Эта трансмиссия обеспечивает жесткость и точность, необходимые для позиционирования по длине станины длиной 6000 мм.
• Скрещенные роликовые подшипники:Используется на шарнире пильной головки для регулировки угла. Эти подшипники обеспечивают высокую жесткость и плавное вращение с минимальным люфтом.
• Пятиосевой контроллер ЧПУ:Управляет горизонтальными и вертикальными углами резания, позиционированием длины и скоростью подачи. Система с обратной связью использует обратную связь от энкодеров для поддержания точности позиционирования.
• Система смазки туманом:Сопло в сборе, которое движется вместе с пильным полотном и подает распыленную смазочно-охлаждающую жидкость в зону резания. Это снижает теплоту трения и помогает предотвратить приваривание алюминиевой стружки к зубьям полотна.
• Пневматические зажимы:Удерживайте профиль в нужном положении во время резки. Давление зажима регулируется с помощью воздушного регулятора.

Приложения

The Полуавтоматическая торцовочная пила с двойной головкой для резки алюминиевого профиляиспользуется для резки алюминиевых профилей при производстве окон и дверей, навесных стен, производстве рам солнечных батарей и общепромышленной обработке алюминия. Он обрабатывает сплошные и полые профили, профили с терморазрывом и профили из легких цветных металлов в пределах указанной режущей способности.

Производитель и поддержка

Компания Shandong Lebulang Precision Machinery Co., Ltd., действующая под названием Lebulang Machine, с 1996 года производит оборудование для обработки алюминия на своем заводе в Цзинане, Китай.Полуавтоматическая торцовочная пила с двойной головкой для резки алюминиевого профиляпоставляется напрямую с завода с сертификатами CE и ISO. Годовая гарантия распространяется на основную конструкцию. В комплект поставки входят удаленная техническая поддержка, видеоролики по эксплуатации и руководство на английском языке. Запасные части имеются на складе для отправки. Напряжение, длина резки и параметры зажима могут быть настроены во время заказа.

Часто задаваемые вопросы

В1: Какие типы профилей можно резать этой пилой?

A: Он режет алюминиевые профили шириной до 350 мм и высотой 150 мм, включая цельные стержни, полые профили и профили с терморазрывом. Подходит также для легких цветных металлов и некоторых профилей ПВХ.

В2: Можно ли разрезать сложные углы?

А: Да. Станок выполняет двухмерную резку под сложным углом, при этом горизонтальный угол регулируется от 45° до 135°, а вертикальный угол от 45° до 90°.

В3: Какова точность резки?

A: Допуск на повторную фиксирующую длину составляет ±0,2 мм, а допуск на угол резания составляет ±5 футов при стандартных условиях эксплуатации с правильно обслуживаемыми лезвиями.

В4: Правильное позиционирование головы происходит автоматически?

А: Да. Правая головка автоматически перемещается по линейной направляющей в запрограммированное положение через пятиосную систему ЧПУ. Оператор вводит нужную длину на панели управления.

В5: Каков минимальный объем заказа и время доставки?

О: Минимальный объем заказа-один комплект. Стандартный срок поставки обычно составляет 15–25 рабочих дней после получения депозита, в зависимости от текущего производственного графика.
