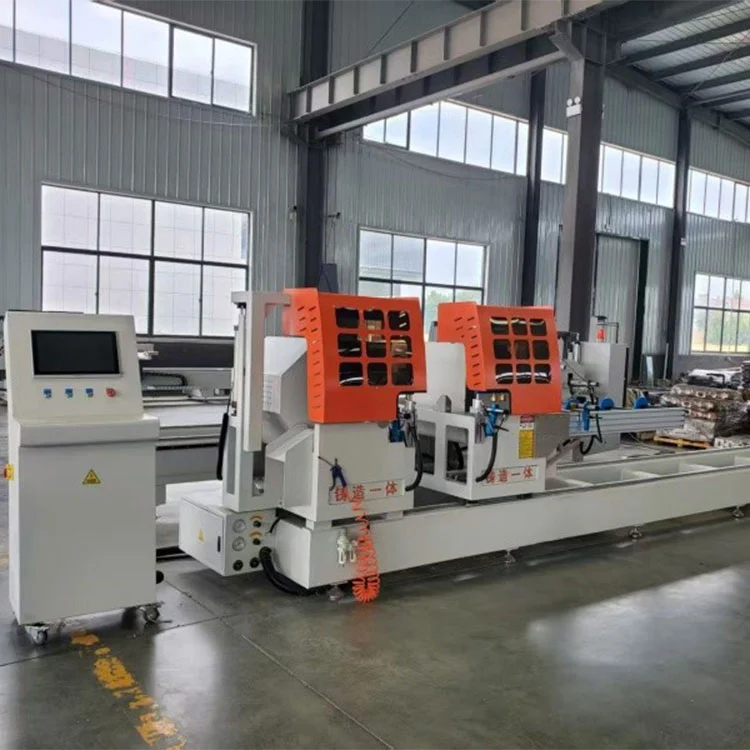

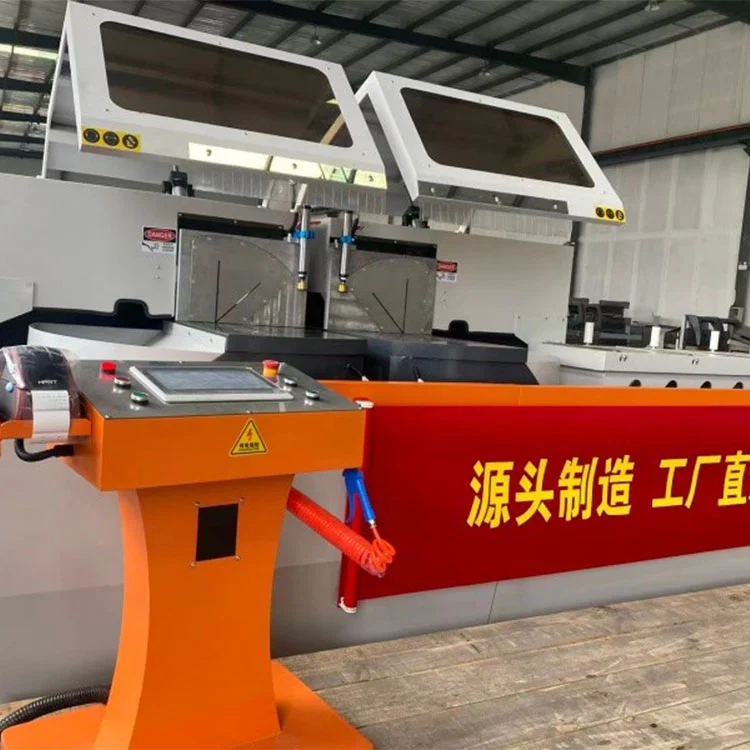

5-осевая торцовочная пила с ЧПУ

Наша 5-осевая торцовочная пила с ЧПУ торговой марки Lebulang разработана специально для крупносерийной точной резки алюминиевых рам шкафов, оконных профилей, дверных рам и архитектурных систем навесных стен. Благодаря мощной 5-осевой системе ЧПУ и широкому диапазону вращения 22,5–135° этот станок выполняет резку под любым сложным углом с непревзойденной скоростью, точностью и стабильностью — идеально подходит для современных мастерских по производству алюминия. Наш завод расположен в Цзинане.

Отправить запрос

Описание продукта

Эта 5-осевая торцовочная пила с ЧПУ, изготовленная специализированным китайским производителем с почти 30-летним опытом производства оборудования для обработки окон и дверей, изготовлена компанией Lebulang Machine и предназначена для резки алюминиевых профилей, используемых в каркасах шкафов, фасадах навесных стен и архитектурных профилях. Станок обрабатывает углы скоса по горизонтали от 22,5° наружу до 135° внутрь и углы скоса по вертикали от 45° до 90°, что позволяет осуществлять резку сложных углов за одну операцию.

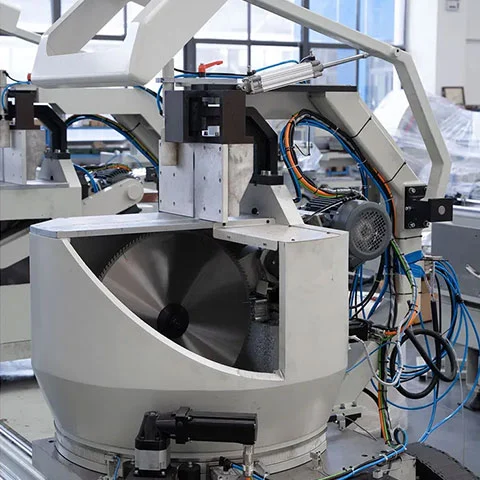

Пила оснащена двумя независимыми режущими головками — фиксированной левой и моторизованной правой — позволяет работать с профилями длиной до 6000 мм. Механизм радиальной подачи с ходом вверх сочетает в себе поворотное и линейное движение для максимизации производительности резания. Секция резки достигает размеров 200×200 мм под углом 90° и приводится в действие двигателем пилы мощностью 3 кВт, приводящим в движение полотно диаметром 600 мм.

Управление осуществляется через промышленную систему ЧПУ с бесщеточными серводвигателями по всем 5 осям. 15-дюймовый удобный сенсорный экран поддерживает передачу данных по USB и локальной сети для программирования угла, длины и режима резки. Система включает автоматическую компенсацию отклонения длины и угла, что позволяет сократить количество ручных регулировок и отходов материала.

Стандартная конфигурация работает от трехфазного напряжения 380 В с рабочим давлением 0,6–0,8 МПа. Дополнительные аксессуары включают принтер этикеток, пылесборник, удлиненную стойку для поддержки материала до 8000 мм и автоматическую систему подачи для производства в больших объемах.

Машина сертифицирована CE и ISO. Поддерживаются OEM и индивидуальные спецификации. Lebulang Machine поставляет это оборудование напрямую с завода, при этом в конструкции особое внимание уделяется простоте обслуживания, а руководство по удаленной установке предоставляется без дополнительных затрат.

Алюминиевый каркас шкафа с углом наклона 22,5–135° Особенности и преимущества

1. 5-осевая интеллектуальная система управления с ЧПУ

Оборудован промышленным контроллером ЧПУ ибесщеточные серводвигателидля всех 5 осей, обеспечивая плавные, точные и повторяемые движения.
15-дюймовый сенсорный экранс удобным интерфейсом: программируйте углы, длины и режимы резки за считанные минуты; поддерживает передачу данных USB/LAN.
Встроенныйавтокомпенсациядля ошибок длины и угла, исключая ручную регулировку и сокращая отходы материала.

2. Непревзойденная универсальность угла наклона (22,5–135°).

Горизонтальное вращение: от 22,5° (наружу) до 135° (внутрь) для неограниченного количества комбинаций углов скоса.
Вертикальный наклон: 45°–90° для косой резки, что позволяет выполнять сложную двухмерную резку под сложным углом за один проход.
Идеально подходит дляалюминиевые углы рамы шкафа, углы дверной рамы и индивидуальные архитектурные профили.

3. Высокоэффективная резка с двумя головками.

Две независимые режущие головки (левая фиксированная, правая моторизованная) ссинхронная или индивидуальная работа.
Максимальная длина резки:6000 мм; обрабатывает большие алюминиевые профили для каркасов шкафов и навесных стен.
Цикл резания с восходящим ходомс радиальной подачей: сочетает в себе поворотные и линейные движения для максимальной производительности резания.

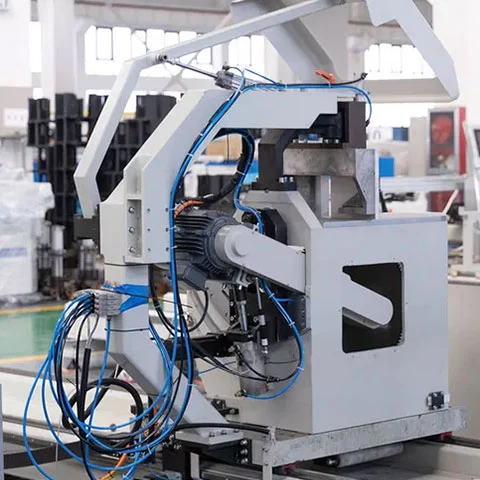

Axis Cnc Compound Mitre Saw Aluminum Cabinet Frame

22,5°--135° алюминиевая рама шкафа

Модель №.	LBL2H-5CNC-600*6000
Автоматическая оценка	Автоматический
ЧПУ или нет	ЧПУ
Напряжение	380В
Двухголовочная режущая пила с ЧПУ	Алюминиевые окна и двери
Область применения	Производство фасадов навесных стен
Номер оси ЧПУ	5
Направление подачи пильного полотна	С нижней стороны
Диаметр пильного полотна	600 мм
Алюминиевое сырье Максимальная длина	5000 мм
Сервосистема	Шнайдер
Транспортный пакет	Стандартный экспортный пакет
Спецификация	Двухголовочная режущая пила с ЧПУ
Торговая марка	Тяньчэнь
Источник	Цзинань, Шаньдун, Китай
Код ТН ВЭД	84614090

Алюминиевая рама шкафа с углом наклона 22,5–135° Дополнительные аксессуары

Принтер этикеток для отслеживания профиля.
Высокоэффективный пылесборник.
Удлиненная стойка для поддержки материалов (до 8000 мм).
Автоматическая система подачи для массового производства.

5-осевая торцовочная пила с ЧПУ, алюминиевая рама шкафа 22,5°--135°, технические параметры

☆ Напряжение источника питания: 380 В ± 10 %, 50 Гц ± 2 %, трехфазная четырехпроводная система.
☆ Мощность двигателя пилы: 3 кВт, 2800 об/мин.
☆ Рабочее давление: 0,6~0,8 МПа.
☆ Характеристики пильного полотна: Φ600 × Φ38 × 4,8 × 4,2 × 144P.
☆ Угол пильного полотна: произвольный угол 45°~90°.
☆ Угол поворота стола: произвольный угол 45 ° ~ 135 °.
☆ Диапазон режущей секции: 200 мм × 200 мм (угол резки 90°, ширина × высота, см. диапазон режущей секции)
☆ Длина резки: 700–5000 мм (90°).
☆ Скорость подачи лезвия: 0–3 м/мин.
☆ Шероховатость режущей поверхности: ≤ Ra12,5 мкм.

Часто задаваемые вопросы

Вопрос: Является ли Lebulang производителем или торговой компанией?

О: Мы являемся производителем и продавцом одновременно. Бренд Lebulang — это ПРОФЕССИОНАЛЬНАЯ компания по производству оконных машин в Китае.

Вопрос: LBL-это основная продукция?

A: Станки для алюминиевых окон: режущий центр с ЧПУ, двойная торцовочная пила, концевой фрезерный станок, фрезерный станок с ЧПУ, штамповочный станок для алюминия, концевой фрезерный станок, копировально-фрезерный станок, пила для угловых соединителей и т. д.; Станки для изготовления деревянных окон: пила по дереву, станок для изготовления деревянных оконных рам, станок для вертикального и горизонтального сверления, станок для изготовления ласточкиных хвостов, строгальный станок по дереву, станок для изготовления шипов и т. д.
