800-мм фрезерный станок с ЧПУ для навесных стен

Shandong Lebulang Precision Machinery Co., Ltd., работающая под брендом Lebulang Machine, с 1996 года производит оборудование для обработки алюминия на своем заводе в Цзинане, Китай. Этот 3-осевой концевой фрезерный станок с ЧПУ с сервоприводом обрабатывает алюминиевые профили навесных стен и фасадов, дверные и оконные рамы, а также архитектурные профили. Он имеет ход по оси X 800 мм, автоматический поворот шпинделя от 0° до 90°, прочное чугунное основание и многопрофильный зажим для серийного производства. Промышленная система ЧПУ SYNTEC с удобным пользовательским интерфейсом поддерживает импорт САПР через USB и предварительно загруженные библиотеки профилей для быстрой настройки.

• Ход по оси X 800 мм: The 800-мм фрезерный станок с ЧПУ для навесных стенобеспечивает рабочую длину 800 мм по оси X, позволяя размещать большие профили навесных стен и фасадов в одной установке.
• 3-осевое сервоуправление с ЧПУ:Оси X, Y и Z приводятся в движение серводвигателями, соединенными с прецизионными шариковыми винтами. Точность позиционирования составляет ±0,02 мм, что обеспечивает одинаковые размеры шипов и канавок для всех производственных партий.
• Прочное чугунное основание:Станина станка изготовлена ​​из чугуна и предназначена для гашения вибрации и сохранения устойчивости при высокоскоростном фрезеровании. Это способствует получению гладких торцевых поверхностей без заусенцев и увеличению срока службы инструмента.
• Автоматическое вращение шпинделя от 0° до 90°:Фрезерный шпиндель может вращаться от 0° (по горизонтали) до 90° (по вертикали) под управлением программы. Горизонтальные и вертикальные концы профиля можно обрабатывать за один зажим без ручного перемещения заготовки или оснастки.
• Многопрофильный зажим:Зажимное приспособление может одновременно фиксировать от 3 до 5 профилей, позволяя выполнять пакетную обработку идентичных операций концевого фрезерования за один цикл.
• Промышленная система ЧПУ SYNTEC:Блок управления включает в себя цветной ЧМИ, порт USB для импорта файлов САПР и предварительно загруженные библиотеки профилей с общей геометрией шипов и пазов. Операторы выбирают программу, загружают профили и запускают цикл без написания G-кода.

800-мм фрезерный станок с ЧПУ для навесных стен

Как это работает

The 800-мм фрезерный станок с ЧПУ для навесных стенработает при загрузке оператором до пяти алюминиевых профилей в пневмоприжим. После выбора программы обработки в контроллере SYNTEC — либо из предварительно загруженной библиотеки, либо из файла, импортированного из CAD — цикл запускается. Оси X, Y и Z с сервоприводом позиционируют фрезу на первом конце профиля. Шпиндель может автоматически поворачиваться на угол от 0° до 90° для обработки как горизонтальных, так и вертикальных поверхностей без разжима заготовок. Твердосплавная фреза диаметром 350 мм, работающая со скоростью 2800 об/мин, удаляет материал, образуя шипы, выемки и канавки. Максимальная глубина шипа — 100 мм, максимальное сечение профиля — ширина 330 мм и высота 180 мм. После завершения запрограммированной последовательности на одном конце оси перемещаются на следующую заготовку. Когда все профили в партии готовы, зажимы освобождаются, и оператор снимает обработанные детали.

Ключевые компоненты

• Чугунная станина:Обеспечивает жесткую, гасящую вибрацию основу для линейных направляющих и подвижных осей. Масса отливки помогает поддерживать стабильность резания при тяжелых проходах фрезерования.
• Серводвигатели и ШВП (X/Y/Z):Сервоприводы переменного тока с шарико-винтовыми парами с прецизионной шлифовкой обеспечивают точность позиционирования ±0,02 мм при перемещении по оси X 800 мм, ширине 330 мм и высоте 180 мм.

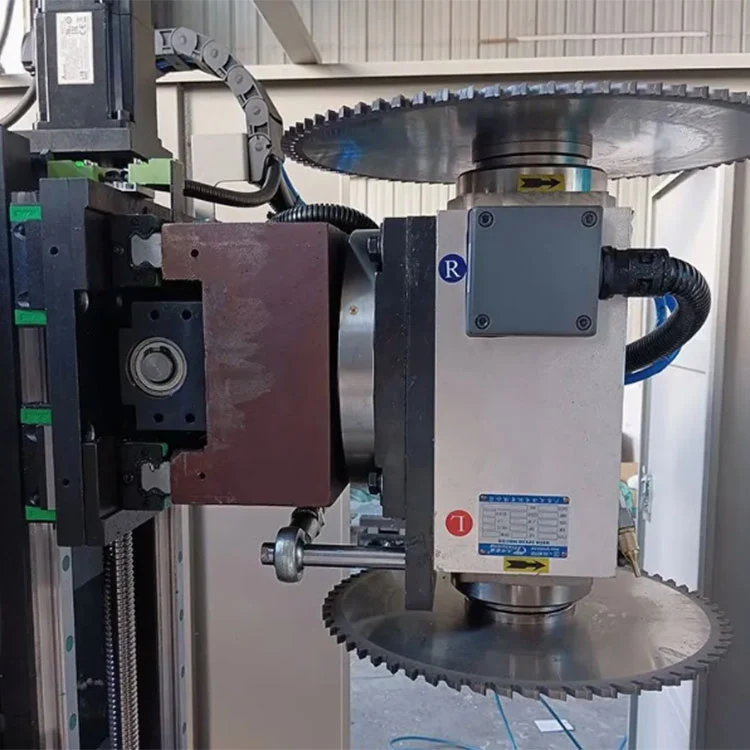

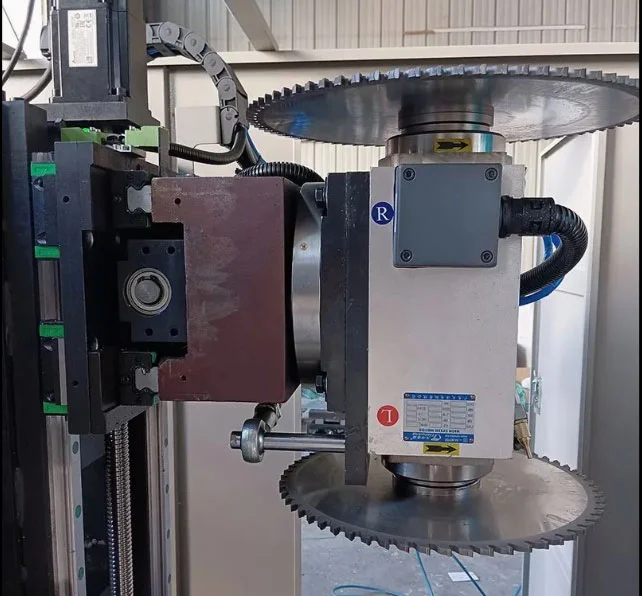

• Вращающийся шпиндель в сборе:Двигатель мощностью 3 кВт приводит в движение фрезу диаметром 350 мм со скоростью 2800 об/мин. Корпус шпинделя поворачивается от 0° до 90° под сервоуправлением для автоматического переключения между горизонтальным и вертикальным концевым фрезерованием.

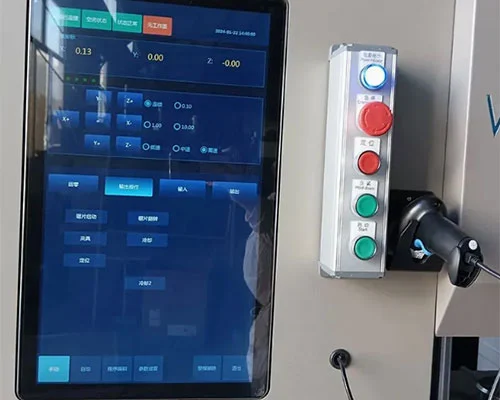

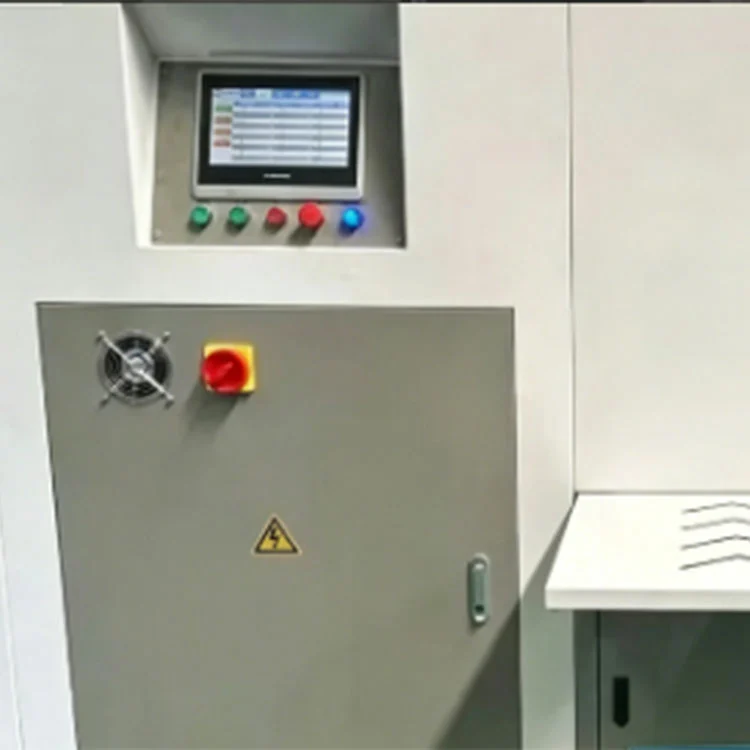

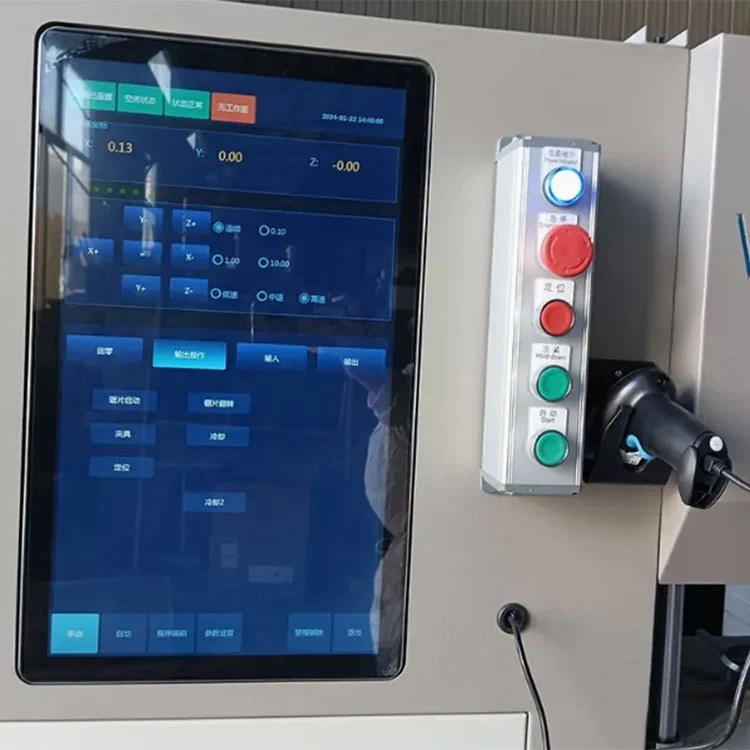

• Контроллер ЧПУ SYNTEC:Система ЧПУ промышленного уровня с цветным сенсорным экраном HMI. Сохраняет библиотеки профилей, импортирует чертежи САПР через USB и управляет движением осей, вращением шпинделя и последовательностями зажима.

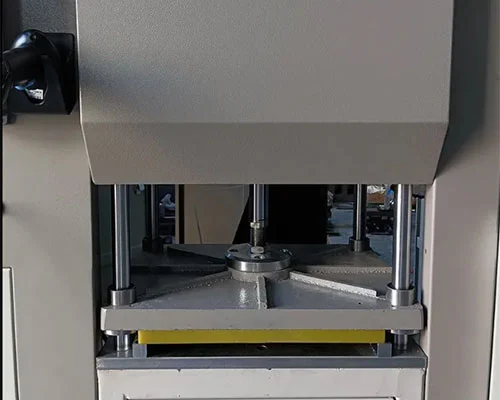

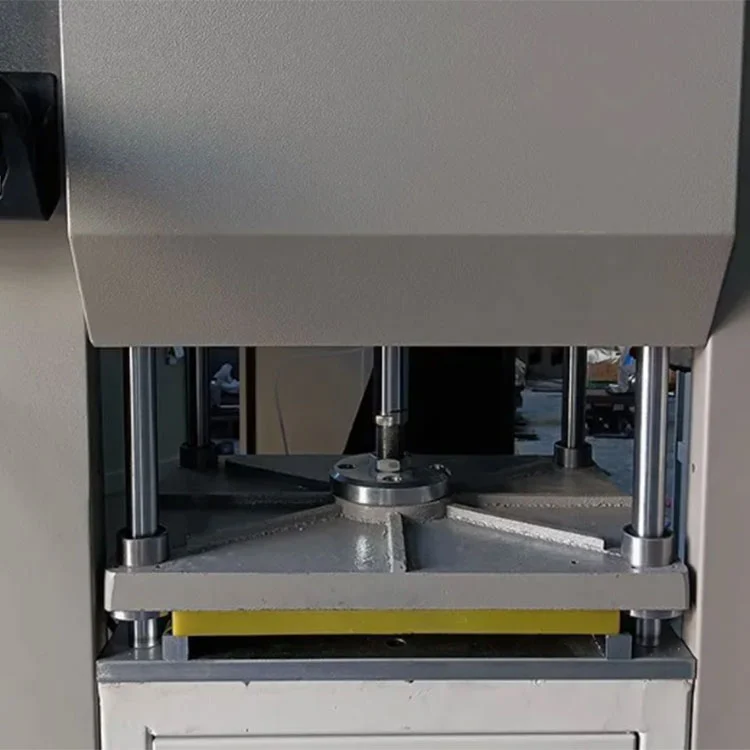

• Пневматический многопрофильный зажим:Одновременно поддерживает от 3 до 5 профилей. Усилие зажима регулируется давлением подачи воздуха, установленным в пределах 0,5–0,8 МПа. Вставки губок можно менять под разные сечения профилей.
• Защитный кожух:Защитные ограждения закрывают зону фрезерования во время работы. При активации схема аварийной остановки останавливает вращение всех осей и шпинделя.

Приложения

The 800-мм фрезерный станок с ЧПУ для навесных стениспользуется для:

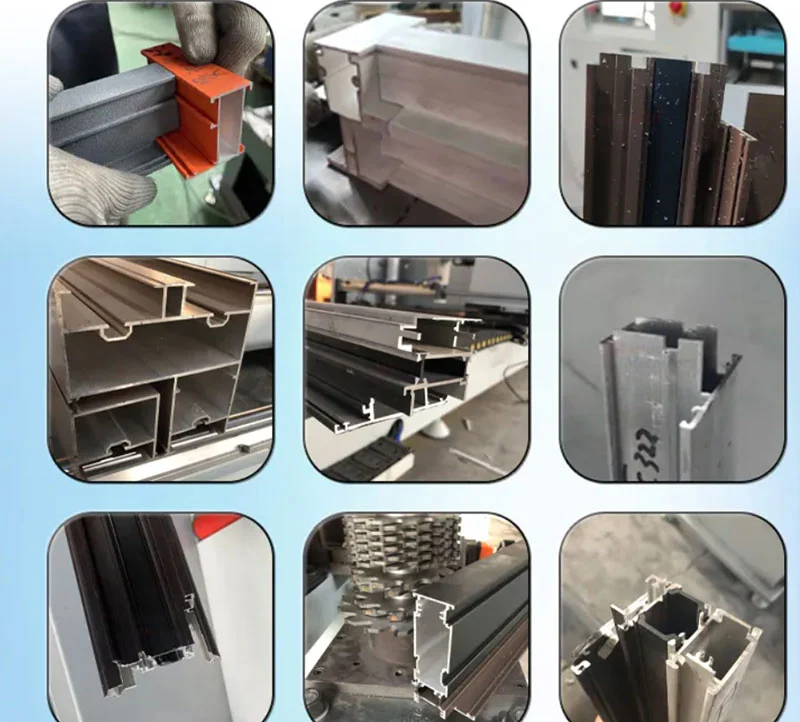

• Торцевое фрезерование алюминиевых фасадных и фасадных профилей.

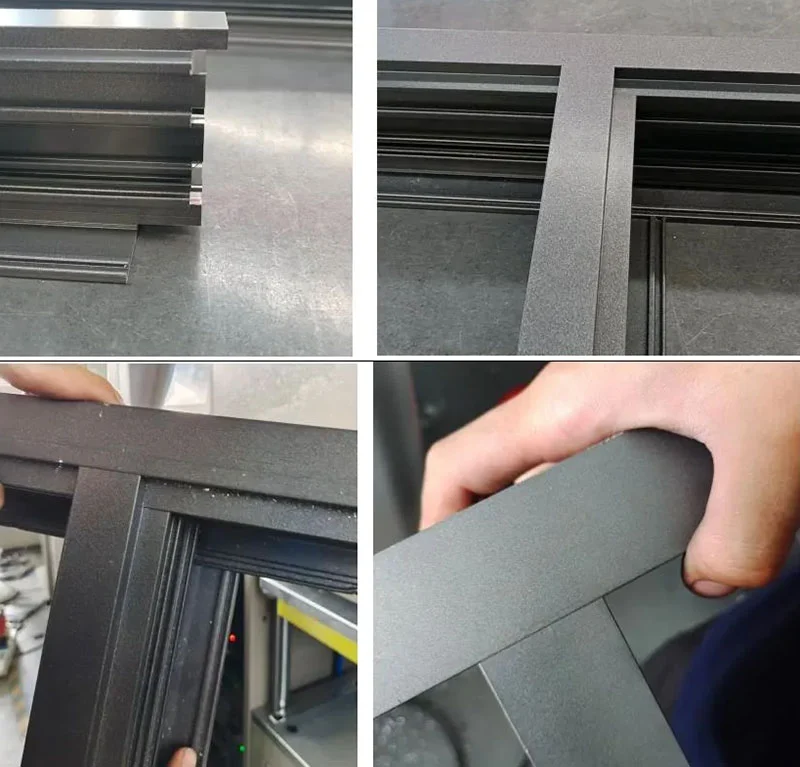

• Обработка шипов стоек и фрамуг дверных и оконных рам.
• Вырубка и нарезка пазов в архитектурных алюминиевых профилях.

Упаковка и доставка

1. Полная оклейка машины пленкой для защиты от влаги.
2. Набивка по краям для предотвращения столкновений во всех углах и выступающих частях.
3. Ящик и поддон из фанеры, не подвергающийся фумигации, со стальной лентой для безопасной транспортировки.

Производитель и гарантия

• Установленный производитель:Компания Shandong Lebulang Precision Machinery Co., Ltd. с 1996 года производит оборудование для обработки алюминия и ПВХ на своем предприятии в Цзинане, Китай.800-мм фрезерный станок с ЧПУ для навесных стенпоставляется напрямую с завода с сертификатами CE и ISO 9001.
• Гарантия и поддержка:Годовая гарантия распространяется на основную конструкцию от производственных дефектов. Удаленная техническая поддержка, видеоролики по эксплуатации и руководство на английском языке предоставляются без дополнительной оплаты.
• Запчасти:Часто заменяемые детали, такие как фрезы, зажимные губки и уплотнения, имеются на складе и могут быть отправлены вместе с обычными грузовыми перевозками.
• Настройка:Принимаются конфигурации OEM и ODM. Характеристики напряжения, перемещения по оси X и шпинделя можно адаптировать в соответствии с требованиями заказчика.

Часто задаваемые вопросы

В1: Какие профили может обрабатывать эта машина?

A: Он предназначен для алюминиевых профилей навесных стен, фасадных профилей, а также секций дверных и оконных рам. Максимальное сечение обработки — ширина 330 мм, высота 180 мм, глубина шипа до 100 мм.

В2: Как работает автоматическое вращение шпинделя?

A: Шпиндель вращается от 0° (по горизонтали) до 90° (по вертикали) под сервоуправлением. Это позволяет станку фрезеровать как горизонтальные, так и вертикальные концы профиля за один зажим, без необходимости оператора перемещать заготовку или менять инструмент вручную.

В3: Сколько профилей можно обрабатывать одновременно?

A: Пневматическое зажимное приспособление может одновременно удерживать от 3 до 5 профилей, в зависимости от поперечного сечения профиля. Все зажатые профили обрабатываются в одном цикле.

Вопрос 4: Сложно ли программировать?

О: Контроллер SYNTEC включает в себя предварительно загруженные библиотеки профилей с общей геометрией шипов и пазов. Файлы САПР также можно импортировать через USB. Операторы выбирают программу на сенсорном экране и запускают цикл. Предоставляются руководство на английском языке и видео по эксплуатации.

В5: Можно ли настроить источник питания для разных стран?

А: Да. В стандартной конфигурации используется трехфазное питание 380 В/50 Гц. Другие напряжения и частоты могут быть указаны при заказе в соответствии с местными электрическими стандартами.
