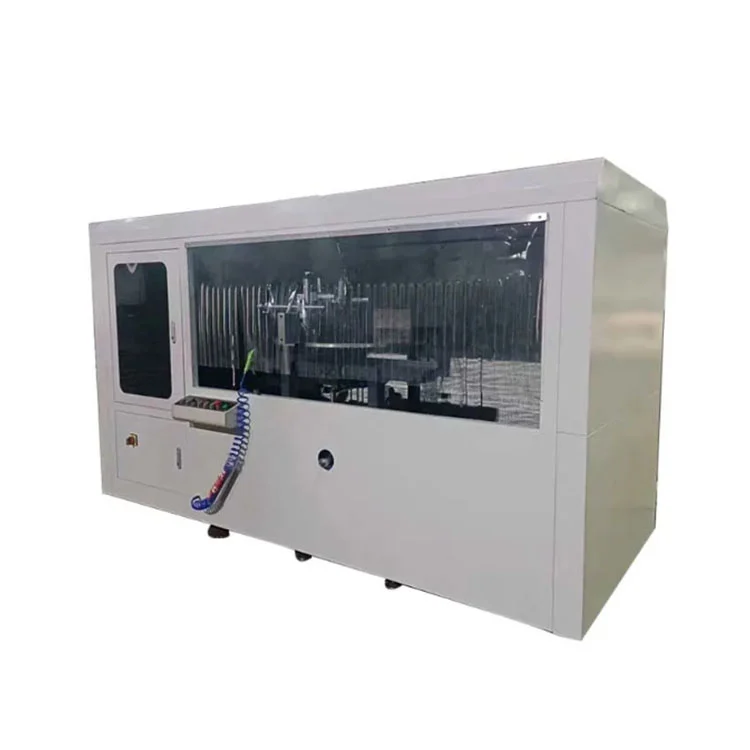

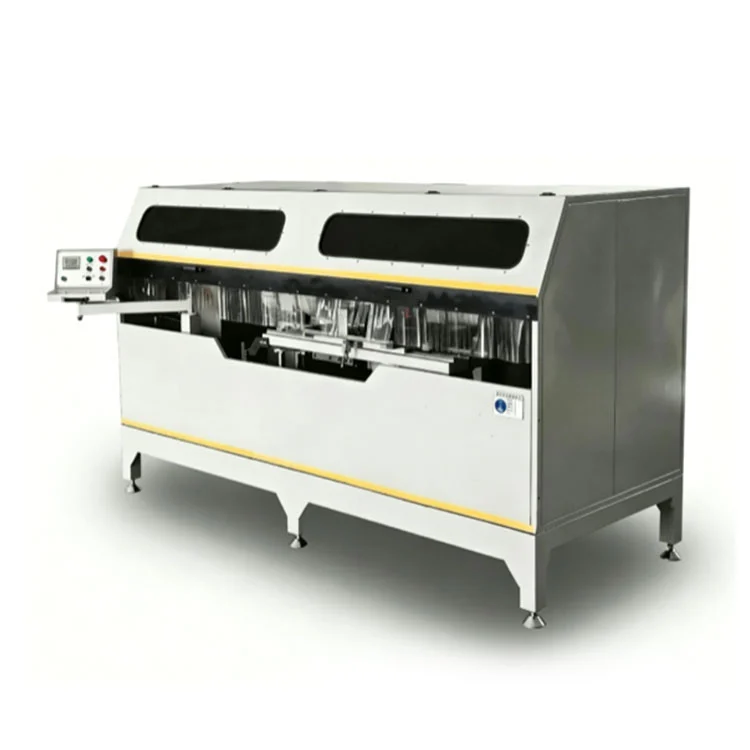

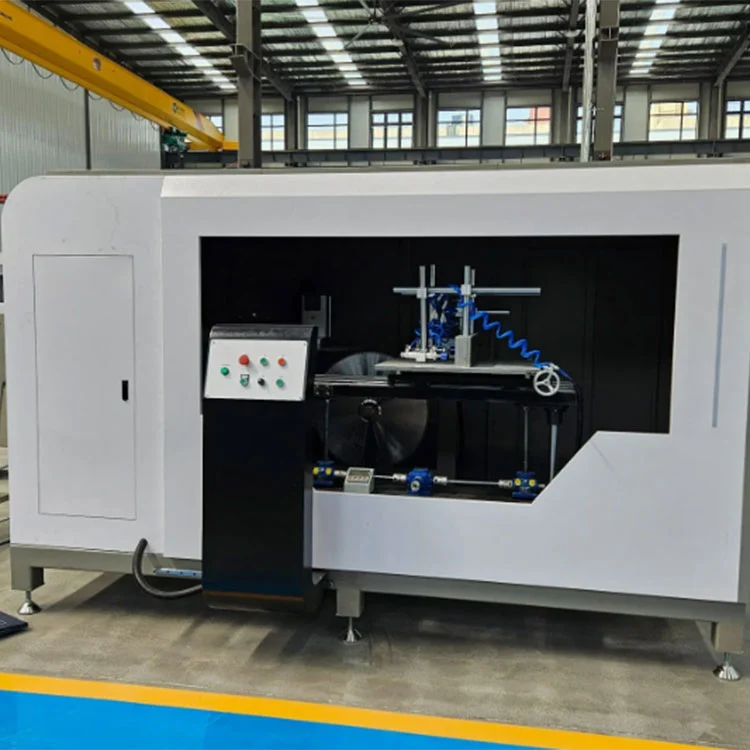

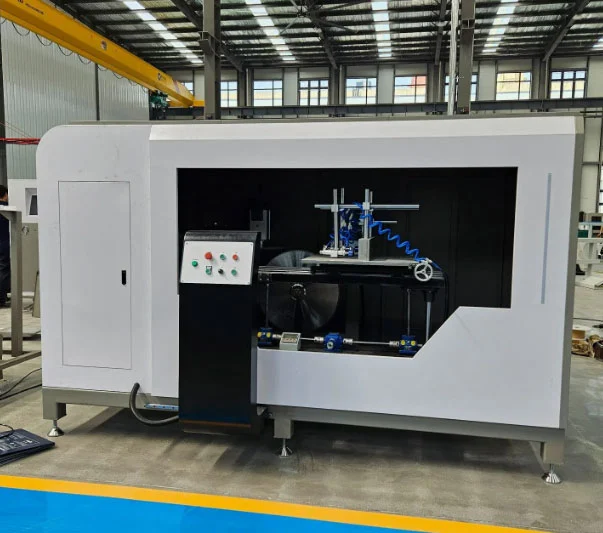

Сверхмощная пила для вырубки навесных стен

Эта вырубная пила с двумя лезвиями с ЧПУ предназначена для резки выемок, канавок и сложных углов в алюминиевых профилях навесных стен, стойках, фрамугах и архитектурных профилях. Два двигателя мощностью 2,2 кВт приводят в движение пару твердосплавных пильных полотен диаметром 550 мм со скоростью 2800 об/мин, при этом каждое полотно поворачивается на ±45° под цифровым контролем. Гидропневматическая система подачи продвигает комплект ножей с регулируемой скоростью 0–3 м/мин, а пневматические зажимы фиксируют заготовку в вертикальном и горизонтальном направлениях. Сварная стально-чугунная рама подвергается вибрационному старению для сохранения устойчивости при непрерывных нагрузках резания.

Сверхмощная пила для вырубки навесных стен

Функции

Рама машины

The Сверхмощная пила для вырубки навесных стенпредставляет собой толстостенную сварную стальную конструкцию и чугунную балку. Перед механической обработкой сборка подвергается вибрационному старению. Этот процесс предназначен для снятия внутреннего напряжения и снижения вероятности деформации с течением времени. Полученная в результате стабильность при нагрузках резания помогает поддерживать постоянную геометрию насечек во время продолжительных производственных циклов.

Двойные пилы

Два лезвия с твердосплавными пластинами диаметром 550 мм, каждое из которых приводится в движение двигателем мощностью 2,2 кВт при частоте вращения 2800 об/мин, обеспечивают режущее действие. Оба лезвия можно установить на угол поворота ±45°, что позволяет выполнять надрезы и резку под сложным углом на профилях навесных стен без замены инструмента. Диаметр лезвия и геометрия зубьев подбираются для резки алюминия с целью получения отделки без заусенцев, которая обычно не требует вторичной полировки.

Управление цифровым дисплеем

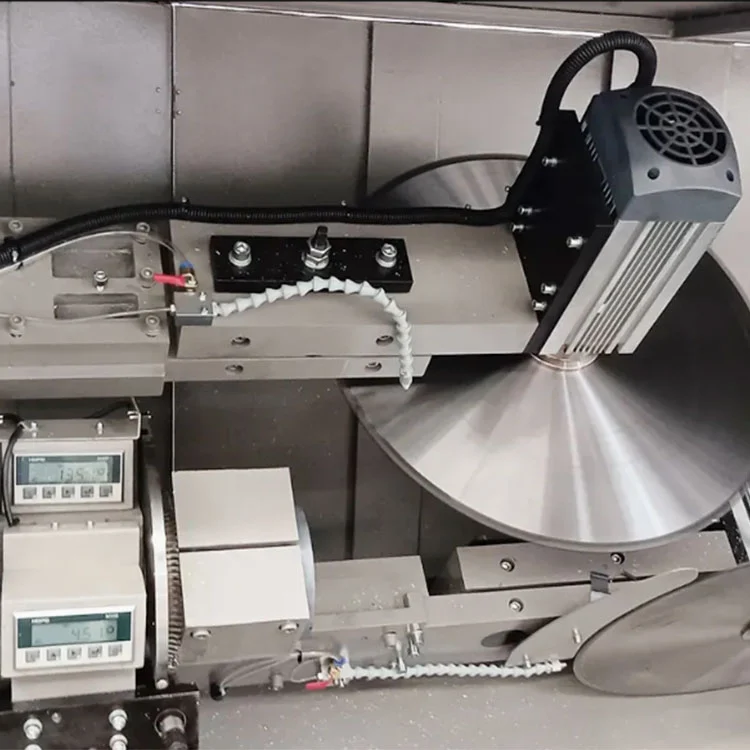

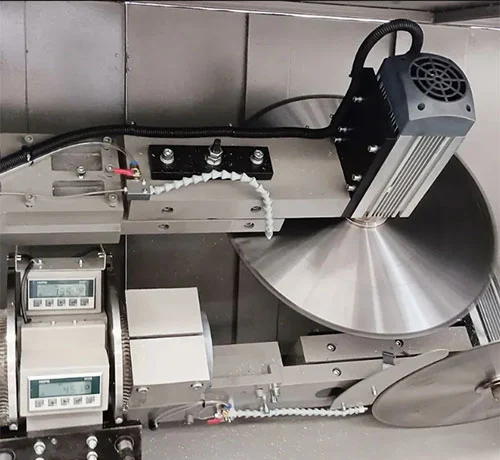

Цифровое считывание магнитной шкалы показывает угол резания и высоту рабочего стола в режиме реального времени. Точность позиционирования указана на уровне ±0,1 мм. Оператор устанавливает желаемый угол с помощью цифрового дисплея, и положения лезвий корректируются соответствующим образом, обеспечивая ориентир для повторяемых настроек для разных производственных партий.

Пневматический зажим

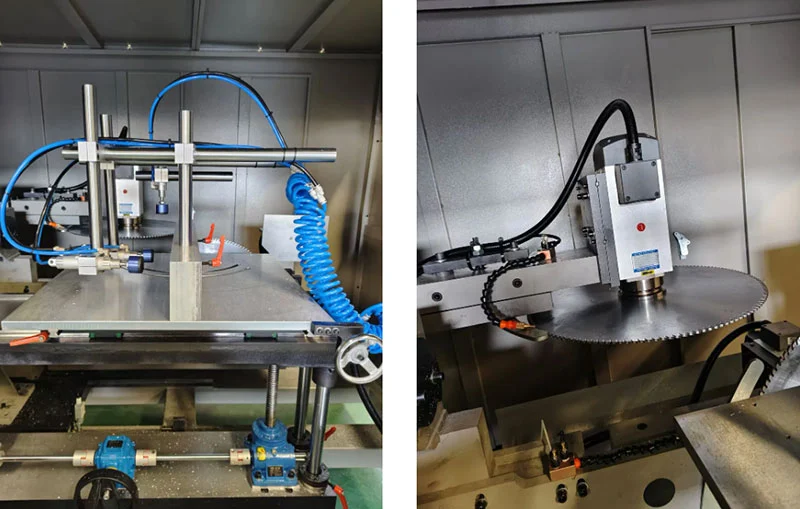

Вертикальные и горизонтальные пневмофиксаторы, подаваемые под давлением воздуха 0,5–0,8 МПа, удерживают алюминиевый профиль во время цикла резки. Усилие зажима распределяется таким образом, чтобы закрепить заготовку, не оставляя следов на поверхности. Зажим и освобождение контролируются в соответствии с последовательностью цикла машины.

Гидропневматическая подача

Подача лезвия осуществляется гидропневматической системой с регулируемым диапазоном скорости 0–3 м/мин. Контролируемая скорость подачи помогает избежать деформации профиля и заедания лезвия, особенно при резке профилей навесной стены большей толщины или с большим поперечным сечением.

Безопасность и защита окружающей среды

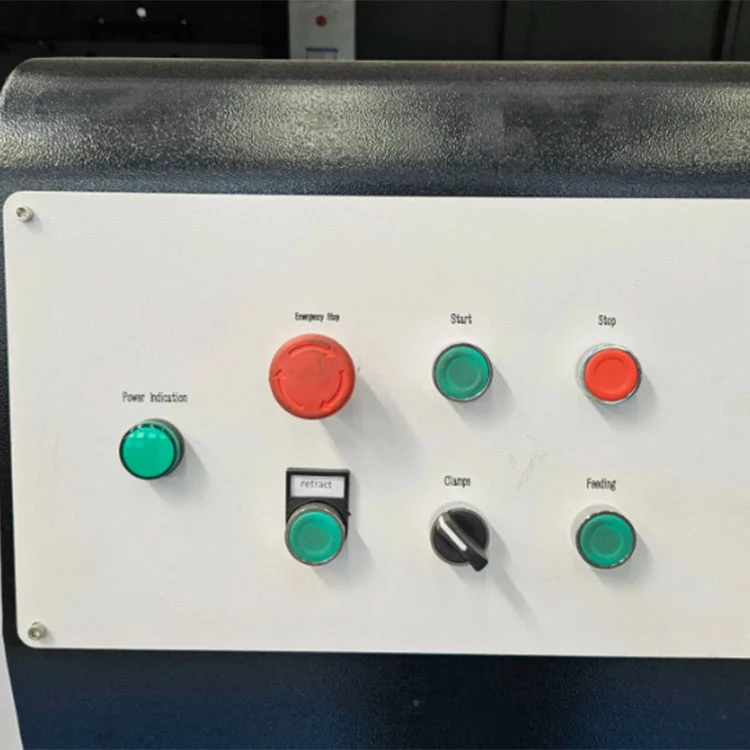

Зону резки окружает полностью закрывающий защитный кожух с прозрачными панелями. В комплект входят кнопка аварийной остановки, защита от перегрузки и датчики предотвращения столкновений. Встроенная система туманового охлаждения снижает выделение тепла и пыли при резке, поддерживает чистоту рабочей зоны и соответствует стандартным требованиям безопасности мастерских.

Как это работает

1. Оператор кладет алюминиевый профиль на рабочий стол и активирует пневматические зажимы, которые фиксируют заготовку как в вертикальном, так и в горизонтальном направлении.
2. Желаемый угол резания устанавливается с помощью цифрового дисплея с магнитной шкалой, а двойные пильные полотна располагаются соответственно в диапазоне ±45°.
3. Гидропневматическая система подачи продвигает вращающиеся лезвия в профиль с контролируемой скоростью (0–3 м/мин), вырезая выемки, канавки или составные углы за один проход.
4. Система ЧПУ поддерживает импорт графики САПР и графическое программирование, позволяя операторам определять шаблоны вырезов, положения отверстий и размеры пазов непосредственно из файлов проекта.
5. Конфигурация трехосного серводвигателя (оси X, Y, Z, приводимые в движение реечным механизмом и шариковинтовой парой) обеспечивает настоящее трехосное соединение для сверления, фрезерования канавок, круглых отверстий, отверстий специальной формы, шпоночных отверстий и зенковок за один зажим.
6. Дополнительный трехсторонний поворотный рабочий стол позволяет обрабатывать профиль с трех сторон без изменения положения, что повышает эффективность обработки сложных алюминиевых профилей.
7. После завершения цикла резки лезвия втягиваются, зажимы освобождаются, и обработанный профиль удаляется.

Производитель и гарантия

Компания Shandong Lebulang Precision Machinery Co., Ltd., действующая под названием Lebulang Machine, с 1996 года производит оборудование для обработки алюминия на своем заводе в Цзинане, Китай.Сверхмощная пила для вырубки навесных стенпоставляется напрямую с завода с сертификатами CE и ISO. На основную конструкцию распространяется гарантия 12 месяцев. В комплект поставки входят удаленная техническая поддержка, обучающие видеоролики по эксплуатации и руководство на английском языке. Обучение на месте и ввод в эксплуатацию могут быть организованы за дополнительную плату. Запасные части, такие как пильные полотна, пневматические уплотнения и направляющие компоненты, имеются на складе для отправки.

Часто задаваемые вопросы

В1: Какой максимальный размер профиля может обрабатывать эта машина?

A: Стандартная модель обрабатывает профили размером до 300×250 мм с максимальной глубиной реза 175 мм. По запросу доступны индивидуальные конфигурации для секций большего размера до 350×300 мм.

В2: Может ли он резать углы, отличные от ± 45°?

О: Стандартная модель поддерживает резку под произвольным углом в пределах ±45° с обеих сторон. Опциональная версия с ЧПУ расширяет диапазон до ±90° для более сложной геометрии профиля.

В3: Какова точность обработки?

A: Точность позиционирования указана на уровне ±0,1 мм, точность повторного позиционирования составляет ±0,05 мм при стабильных условиях эксплуатации.

В4: Предоставляете ли вы послепродажное обслуживание и обучение?

О: Предоставляется бесплатное онлайн-обучение эксплуатации и удаленная техническая поддержка. Обучение на месте и установка могут быть организованы отдельно. Действует 12-месячная гарантия и пожизненная техническая поддержка.

В5: подходит ли машина для массового производства?

Ответ: Синхронная резка с двумя лезвиями, пневматический зажим и система контролируемой подачи предназначены для непрерывного производства на предприятиях по производству навесных стен. Ежемесячная производственная мощность завода составляет около 50 комплектов.
