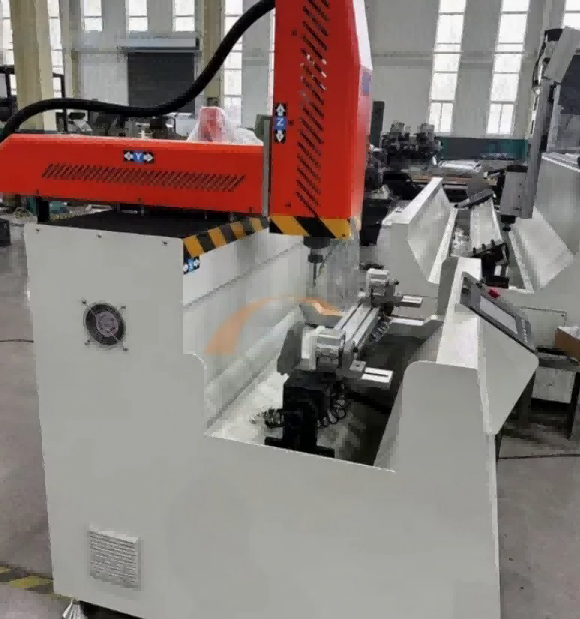

800-мм 3-осевой обрабатывающий центр с ЧПУ высокой жесткости | Специально разработан для промышленных алюминиевых профилей

Краткое описание продукта

Обрабатывающий центр с ЧПУ диаметром 800 мм специально создан для обработки промышленных алюминиевых профилей, системных оконных и дверных секций, профилей навесных стен и легких металлических рам. Он выполняет сверление, фрезерование, прорезание пазов, снятия фасок, нарезание резьбы и обработку поверхностей за один зажим — без ручного перемещения между станциями, без накопления допусков из-за повторной фиксации. Компактный размер, оси с сервоприводом и шпиндель, оптимизированный для алюминия, делают его практичным обновлением по сравнению с автономными сверлильными станками, ручными фрезерными станками и ручными устройствами для снятия заусенцев.

Обзор

В отличие от станка VMC для обработки стали, переоборудованного под алюминий, этот станок начинается с рабочего процесса с алюминиевым профилем: длинная заготовка, тонкие стенки, плотная схема расположения отверстий, чистые торцы, высокая скорость подачи. Усиленный корпус машины и рама со снятыми напряжениями снижают уровень вибрации, а высокоскоростной электрический шпиндель аккуратно удаляет алюминий, не сжигая профиль и не оставляя сильных заусенцев.

Для мастерских, работающих с профилями короткой и средней длины, крепежными кронштейнами, соединительными пластинами, узлами рамы и фурнитурой для навесных стен, ход 800 мм — это оптимальное решение — достаточная рабочая длина для большинства готовых деталей, достаточно маленькая, чтобы разместиться рядом с линией резки и сборки.

Технические характеристики



Ключевые особенности

3-осевая конструкция, основанная на алюминии — оптимизированная скорость шпинделя, логика подачи и эвакуация стружки для экструзии 6061/6063.

Многопроцессный процесс с одним зажимом — сверление, фрезерование, метчик, зенковка, фаска и гравировка без перемещения профиля

Наклонный/поворотный рабочий стол (-90°/0°/+90°) — верхняя и обе боковые поверхности обрабатываются за один установ

Сервопривод X/Y/Z — стабильное позиционирование, повторяемость расположения отверстий, плавное контурное фрезерование

Высокоскоростной электрический шпиндель — варианты с воздушным или жидкостным охлаждением, настроенный на нагрузку алюминиевой стружкой.

Графическое программирование ЧПУ — выберите тип отверстия/паза, введите размеры, создайте траекторию инструмента; Импорт CAD/G-кода по запросу

Пневматические зажимы профиля — быстрая загрузка, надежная фиксация, минимальная деформация тонкостенных сечений.

Охлаждение туманом/распылением — сохраняет фрезу прохладной, удаляет длинную алюминиевую стружку, защищает анодированные поверхности или поверхности с порошковым покрытием.

Компактная промышленная конструкция — подходит для магазинов оконных дверей, фасадных мастерских, производителей автоматических рам и OEM-обработчиков профилей.

Возможности обработки

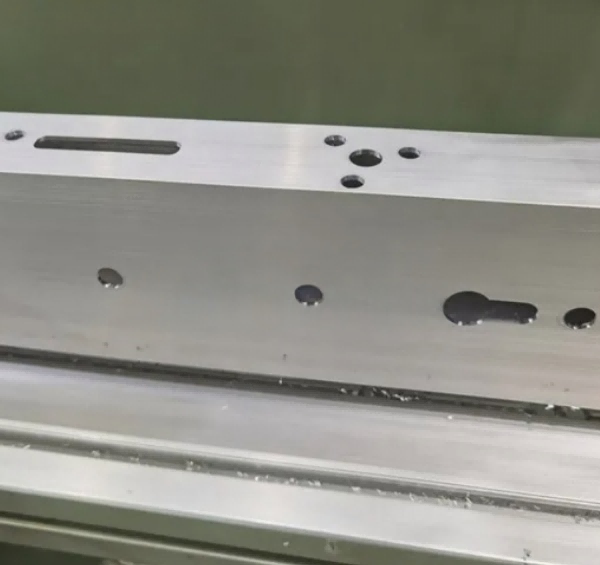

Круглые отверстия, продолговатые отверстия, замочные скважины, квадратные отверстия, вырезы специальной формы

Торцевое фрезерование и рихтовка

Фрезерование пазов, карманы для петель, корпуса замков, отверстия под фурнитуру

Нарезание резьбы (опционально жесткое нарезание резьбы)

Снятие фасок, зенковка, легкая гравировка.

Глубокие сквозные отверстия благодаря наклону стола

Короткие промышленные профили, пластины-кронштейны, рейки с Т-образными пазами, узлы станочной рамы.

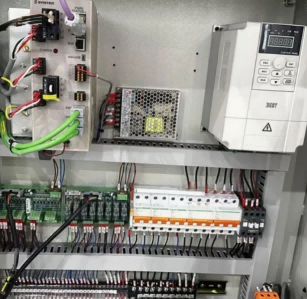

Обрабатывающий центр с ЧПУ диаметром 800 мм для промышленных алюминиевых профилей. Интеллектуальная система управления с ЧПУ, простота эксплуатации для непрофессиональных работников.

• Контроллер ЧПУ с 10-дюймовым многоязычным сенсорным экраном (английский, испанский, арабский, русский опционально)
• Встроенная специализированная библиотека процессов алюминиевого профиля: предварительно сохраненные параметры для соединителей навесных стен, отверстий для оконных петель, монтажных отверстий для солнечных кронштейнов, вызов одним щелчком мыши.
• Поддержка импорта чертежей DXF CAD через USB-накопитель, система автоматически генерирует программу обработки с ЧПУ без сложного ручного программирования.
• Дополнительный удаленный модуль IoT: удаленная онлайн-отладка, диагностика неисправностей и статистика производственных данных 24 часа в сутки, 7 дней в неделю.

800-мм обрабатывающий центр с ЧПУ для промышленных алюминиевых профилей

Мы являемся одним из ведущих предприятий, расположенных в Цзинане, Китай, и специализируемся на проектировании, производстве и продаже высококачественных машин для производства алюминиевых оконных дверей, машин для оконных дверей из ПВХ, машин для обработки стекла. Наша компания стремится предоставлять инновационные и индивидуальные решения для удовлетворения разнообразных потребностей наших клиентов по всему миру.

Продукты и услуги: Мы предлагаем широкий спектр оборудования для производства окон из алюминия и ПВХ, а также решений для двойного остекления. Наша продукция разработана с учетом точности, эффективности и долговечности, что позволяет нашим клиентам производить высококачественные окна, соответствующие международным стандартам.

Присутствие на рынке: Наше современное оборудование широко применяется в Северной Америке, Южной Америке, Европе, на Ближнем Востоке и в других регионах. Наше глобальное присутствие является свидетельством нашей приверженности качеству и удовлетворенности клиентов.

Исследования и разработки: мы уделяем большое внимание исследованиям и разработкам. Наша преданная своему делу команда исследований и разработок неустанно работает над инновациями и улучшением наших продуктов.

Возможности настройки:Понимая, что у каждого клиента уникальные требования, мы предлагаем индивидуальные решения для удовлетворения конкретных производственных потребностей.

Почему стоит выбрать этот центр с ЧПУ с профилем 800 мм

Большинству цехов не требуется 6-метровый портальный станок для начала обработки алюминиевого профиля. Им нужен точный, простой в программировании, дешевый в эксплуатации станок, который не превращает 300-миллиметровый кронштейн в работу на трех станциях. Этот центр диаметром 800 мм исключает необходимость повторного крепления, сокращает обучение операторов и обеспечивает единообразие расположения отверстий в разных партиях.

По сравнению с ручной обработкой:

Меньше настроек = меньше стеков допусков

Одна программа = повторяемые детали

Один зажим = квадратные отверстия, совмещенные пазы, чистые торцы

Один оператор = сверление + фрезерование + нарезание резьбы в одном цикле

Управление и программное обеспечение

Интерфейс ЧПУ создан для профильной работы, а не для станочников, уже владеющих G-кодом. Операторы выбирают элемент — отверстие, паз, карман, резьбу, проход концевой фрезы — вводят размер и положение, а система обрабатывает траекторию инструмента. Для опытных пользователей поддерживаются чертежи САПР и импорт G-кода, а по запросу машина может быть интегрирована с программным обеспечением для окон, дверей/навесных стен или экспортом данных ERP.

Инструменты и охлаждение

Алюминию необходимы острые инструменты, правильный передний угол и быстрый отвод стружки. Станок поддерживает твердосплавные концевые фрезы, комбинации сверл и фрез, метчики, гравировальные насадки и пильные полотна. Охлаждение туманом предотвращает приваривание стружки к фрезе; Для более тяжелых секций доступно затопленное охлаждение.

Зажим и фиксация

Пневматические зажимы удерживают профиль относительно базовой точки, не разрушая тонкие стенки. Крепежные станции можно перемещать в зависимости от высоты и ширины секций. Дополнительные губки доступны для системных профилей, терморазрывных профилей и нестандартных профилей.

Качество и жесткость

Ключевые конструкции сняты с напряжения, чтобы уменьшить долговременные искажения. Линейные направляющие и шариковые винты выбраны для повторного позиционирования, а не только для максимальной скорости. Результатом является стабильная точность при всех партиях, а не просто хорошая первая деталь.

Упаковка и доставка

Фанерный ящик/стретч-пленка + стальная обвязка на экспорт

В комплект входит руководство по эксплуатации и обучающее видео на английском языке.

Руководство по удаленной установке и обучение работе с программой

Поддерживается название модели OEM/ODM, цвет и этикетка

Минимальный заказ: 1 комплект

Срок выполнения: 10–30 рабочих дней в зависимости от конфигурации.

Послепродажное обслуживание

Гарантия 12–24 месяца в зависимости от конфигурации

Пожизненная удаленная техническая поддержка

Поставка запасных частей и расходных материалов

Обслуживание на месте доступно для некоторых рынков

Поддержка английского/китайского/испанского/русского/арабского языков опционально

Часто задаваемые вопросы

Может ли он резать сталь или нержавеющую сталь?

Он оптимизирован для алюминия и ПВХ/легких сплавов. При правильном оснащении и уменьшенной подаче возможны отдельные тонкие детали из мягкой стали, но это не обрабатывающий центр для стали.

Достаточно ли 800 мм для длинных профилей навесных стен?

Для полноразмерных стоек длиной 6 м нет — для них нужен длинноходовой центр профиля. А вот для обрабатываемых узлов, торцевых деталей, кронштейнов и коротких участков идеально подойдет 800мм.

Может ли он перехватывать нити?

Да. Жесткое нарезание резьбы не является обязательным в зависимости от системы управления и шпинделя.

Насколько сложно учиться?

Новый оператор может выполнять стандартные работы с отверстиями/пазами после короткого видеообучения. Сложная 3D-фрезеровка требует опыта работы с CAD/CAM.

Поддерживаете ли вы нестандартные приспособления?

Да. Отправьте сечение профиля, расположение отверстий и размер партии; мы предлагаем зажимы, инструменты и схему цикла.
