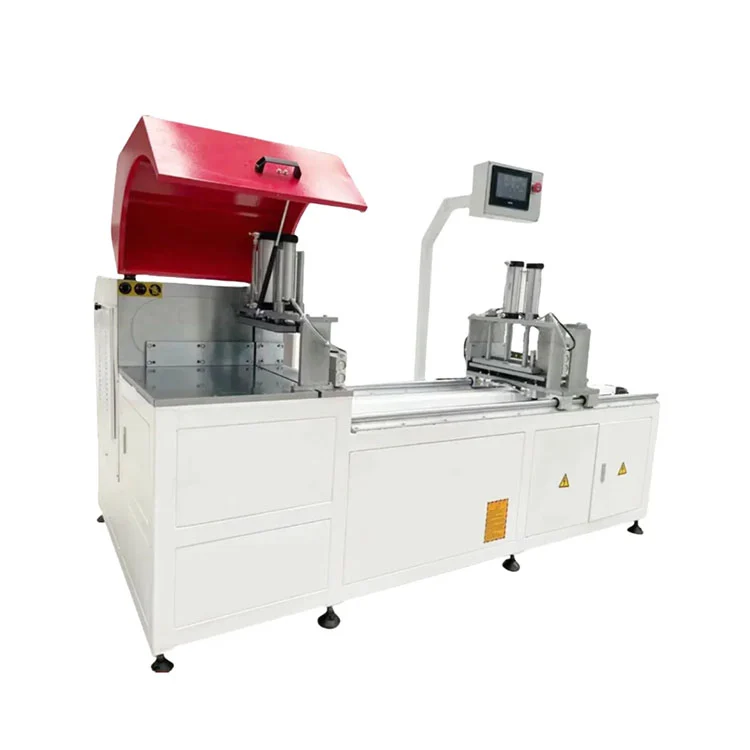

Циркулярная пила с ЧПУ для промышленных алюминиевых профилей

Технические характеристики

Как работает пила

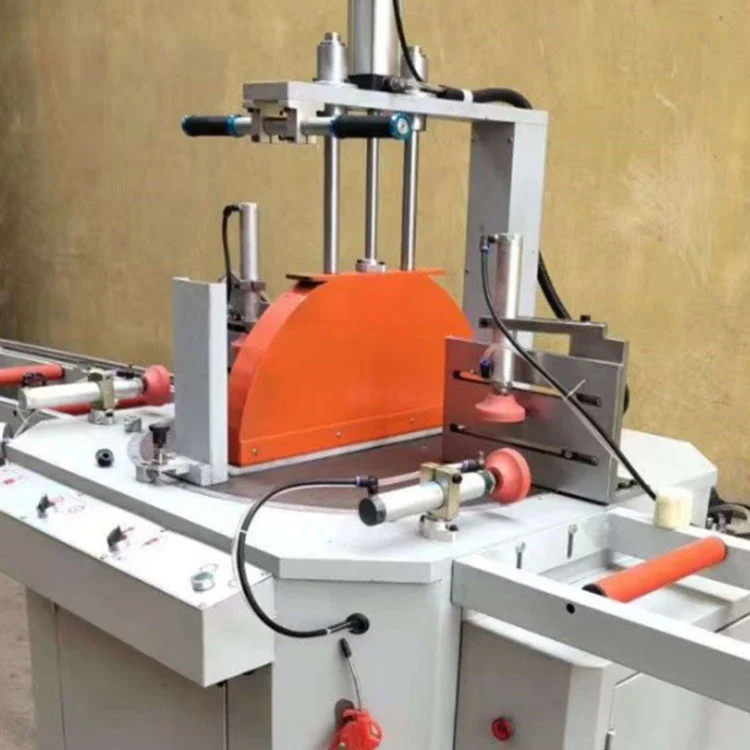

The Циркулярная пила с ЧПУ для промышленных алюминиевых профилейработает с осью подачи с сервоприводом, которая позиционирует профиль под пильным полотном в соответствии с длиной, введенной на сенсорном экране. Оператор загружает алюминиевый профиль на входной рольганг, выбирает программу резки из памяти или вводит новые размеры и запускает цикл. Пневматические зажимы задействуются как в вертикальном, так и в горизонтальном направлениях, удерживая профиль на опорных упорах. Пильная головка, оснащенная газожидкостным демпфирующим цилиндром, опускается сквозь материал с контролируемой скоростью подачи, обеспечивая квадратный рез без заусенцев. Распыленная смазочно-охлаждающая жидкость охлаждает лезвие и заготовку во время резки. После втягивания полотна зажимы освобождаются, и сервопривод перемещает профиль в следующее положение резки. Стандартная конфигурация режет под углом 90° и ±45°. Благодаря дополнительному угловому модулю с ЧПУ пильная головка поворачивается на любой угол от 22,5° до 157,5° под управлением программы.

Ключевые компоненты

• Сервоприводная ось подачи:Серводвигатель переменного тока приводит в движение шариковый винт оси X для позиционирования профиля. Точность позиционирования ±0,05 мм, допуск на повторение резки в пределах ±0,1 мм. Стандартные ручки перемещения подачи позволяют сократить длину от 350 мм до 6500 мм.
• Сборка пильной головки:Двигатель мощностью 5,5 или 7,5 кВт приводит в движение дисковую пилу из карбида вольфрама со скоростью 2800 об/мин. Газожидкостный демпфирующий цилиндр регулирует скорость вертикальной подачи в соответствии с толщиной материала и нагрузкой на лезвие.
• Пневматическая система зажима:Двойные вертикальные и горизонтальные зажимы с мягкими губками удерживают профиль на заднем упоре и столе. Усилие зажима регулируется регулятором давления воздуха в диапазоне от 0,5 до 0,8 МПа.
• Контроллер ЧПУ и сенсорный экран:Импортный ПЛК в сочетании с 10-дюймовым многоязычным сенсорным экраном обеспечивает сохранение программ, ввод длины, выбор угла и управление циклом. Для передачи программ поддерживаются USB и сетевое подключение.

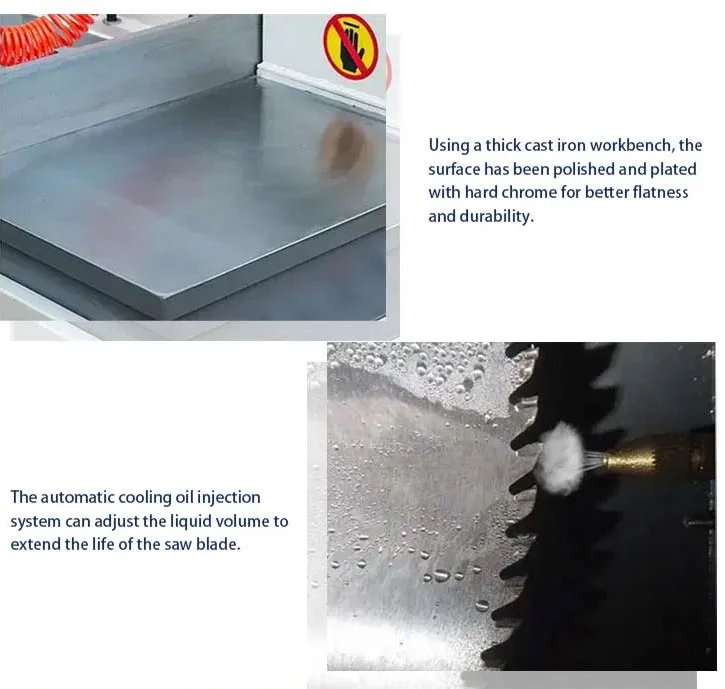

• Система охлаждения и смазки:Автоматическая система распыления смазочно-охлаждающей жидкости подает туман смазки на лезвие и зону резки. Это уменьшает трение, продлевает срок службы лезвия и помогает получить чистую поверхность среза.
• Защитный кожух:Полностью закрытый кожух лезвия закрывает зону резки. Кнопка аварийной остановки и датчик защиты от столкновений останавливают машину, если на пути лезвия обнаружено препятствие.

Циркулярная пила с ЧПУ для промышленных алюминиевых профилей Стандартные аксессуары

1. Сервосистема управления подачей с ЧПУ + 10-дюймовый многоязычный сенсорный экран
2. Импортное полотно дисковой пилы из карбида вольфрама для алюминия.
3. Газожидкостное демпфирование режущей пильной головки в сборе
4. Двойное пневматическое автоматическое зажимное устройство с мягкими губками, устойчивыми к царапинам.
5. Автоматическая система циркуляции охлаждающей смазки
6. Полностью закрытый защитный чехол для безопасного лезвия.
7. Трубопровод для сбора пыли из алюминиевой стружки
8. Кнопка аварийной остановки, датчик защиты от столкновений
9. Полное руководство по эксплуатации и техническому обслуживанию на английском языке, набор инструментов для запасных частей.

Циркулярная пила с ЧПУ для промышленных алюминиевых профилей. Дополнительные модули обновления.

1. Режущая структура с нулевым хвостом (остаточный хвост ≤5 мм, высокий коэффициент использования материала)
2. Автоматическая линия загрузки и разгрузки роликовых конвейеров для профилей длиной 6 м.
3. Модуль резки под произвольным углом с ЧПУ (22,5°--157,5°)
4. Пылесборник большой емкости для хранения стружки
5. Модуль удаленной онлайн-диагностики и статистики данных IoT
6. Комплектное синхронное зажимное приспособление
7. Пользовательский увеличенный ход подачи до 12000 мм.

Область применения

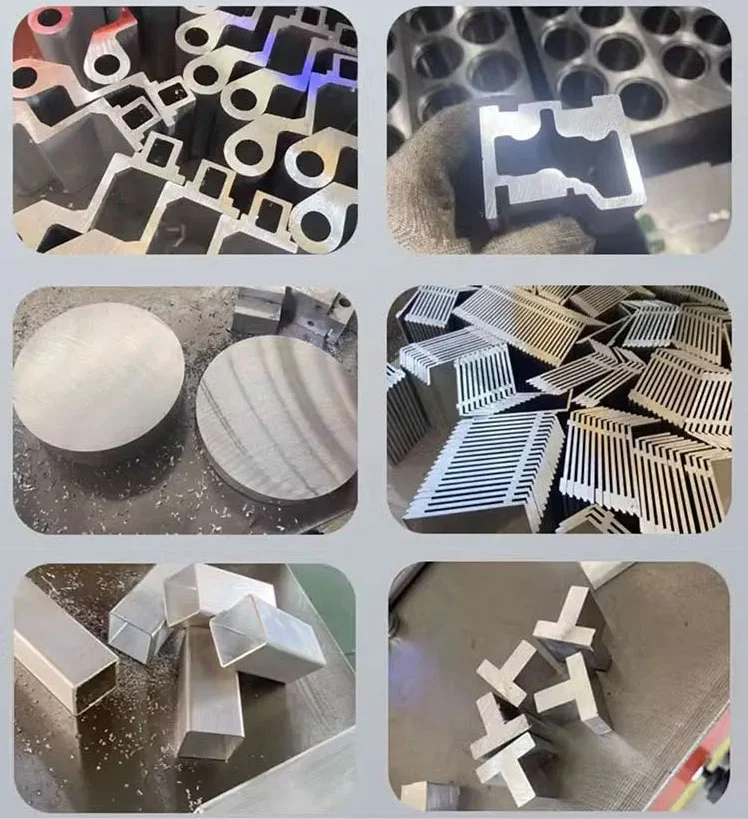

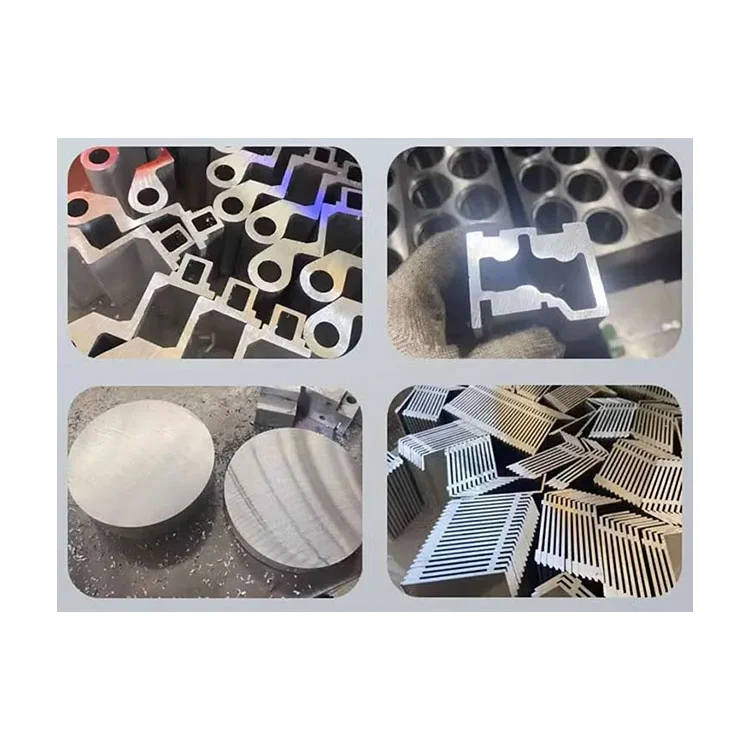

The Циркулярная пила с ЧПУ для промышленных алюминиевых профилейиспользуется в производственных условиях, где алюминиевые профили разрезаются по длине перед дальнейшей обработкой или сборкой. Типичные области применения включают резку профилей рам для окон и дверей, стоек и фрамуг навесных стен, промышленных алюминиевых конструктивных элементов, монтажных направляющих для солнечных панелей и архитектурных декоративных профилей. Пила может обрабатывать сплошные и полые алюминиевые профили, профили с терморазрывом, а также профили из легкой меди или ПВХ в пределах своего поперечного сечения. Благодаря дополнительному модулю произвольного угла он также производит угловые разрезы для рам фронтонов, трапециевидных окон и многосторонних архитектурных конструкций.

Наш сервис

1. Гарантия минимум один год с момента ввода в эксплуатацию.
2. Бесплатная консультация до, во время и после продажи.
3. Бесплатное проектирование и дизайн планировки.
4. Бесплатная отладка оборудования до тех пор, пока все функции не начнут работать так, как указано.
5. Бесплатная координация поставок на дальние расстояния.
6. Бесплатное обучение по эксплуатации и обслуживанию оборудования.
7. Полная гарантия на один год и пожизненное техническое обслуживание.
