Высокоточная циркулярная пила с ЧПУ для промышленных алюминиевых профилей

Технические характеристики

Как работает пила

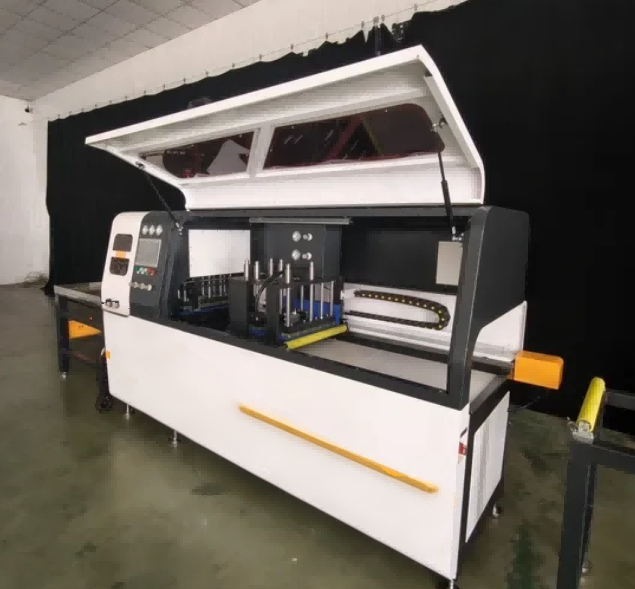

The Циркулярная пила с ЧПУ для промышленных алюминиевых профилейработает с осью подачи с сервоприводом, которая позиционирует профиль под пильным полотном в соответствии с длиной, введенной на сенсорном экране. Оператор загружает алюминиевый профиль на входной рольганг, выбирает программу резки из памяти или вводит новые размеры и запускает цикл. Пневматические зажимы задействуются как в вертикальном, так и в горизонтальном направлениях, удерживая профиль на опорных упорах. Пильная головка, оснащенная газожидкостным демпфирующим цилиндром, опускается сквозь материал с контролируемой скоростью подачи, обеспечивая квадратный рез без заусенцев. Распыленная смазочно-охлаждающая жидкость охлаждает лезвие и заготовку во время резки. После втягивания полотна зажимы освобождаются, и сервопривод перемещает профиль в следующее положение резки. Стандартная конфигурация режет под углом 90° и ±45°. Благодаря дополнительному угловому модулю с ЧПУ пильная головка поворачивается на любой угол от 22,5° до 157,5° под управлением программы.

Ключевые особенности

Полностью автоматическая работа – автоматическая подача материала, зажим и распиловка для максимальной эффективности.

Прочная конструкция — усиленная рама машины сводит к минимуму вибрацию и обеспечивает долговременную стабильность.

Технология без заусенцев — оптимизированная скорость лезвия и система охлаждения уменьшают образование заусенцев и вторичную обработку.

Удобный интерфейс ЧПУ — интуитивно понятное управление с помощью сенсорного экрана для быстрой настройки и простоты эксплуатации.

Гибкие углы резки — поддержка резки под углом 45°, 90° и под пользовательским углом для универсального применения.

Циркулярная пила с ЧПУ для промышленных алюминиевых профилей Стандартные аксессуары

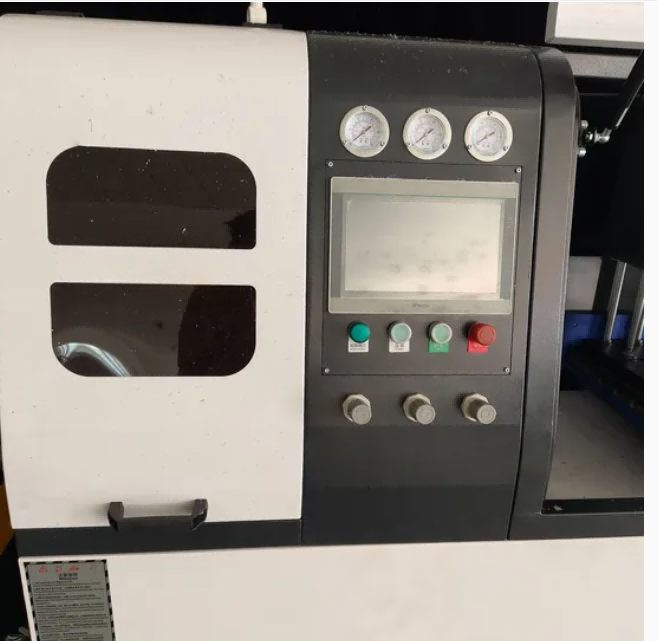

1. Сервоприводная система управления подачей с ЧПУ + 10-дюймовый многоязычный сенсорный экран
2. Импортное полотно дисковой пилы из карбида вольфрама для алюминия.
3. Газожидкостное демпфирование режущей пильной головки в сборе
4. Двойное пневматическое автоматическое зажимное устройство с мягкими губками, устойчивыми к царапинам.
5. Автоматическая система циркуляции охлаждающей смазки
6. Полностью закрытый защитный чехол для безопасного лезвия.
7. Трубопровод для сбора пыли из алюминиевой стружки
8. Кнопка аварийной остановки, датчик защиты от столкновений
9. Полное руководство по эксплуатации и техническому обслуживанию на английском языке, набор инструментов для запасных частей.

Циркулярная пила с ЧПУ для промышленных алюминиевых профилей. Дополнительные модули обновления.

1. Режущая структура с нулевым хвостом (остаточный хвост ≤5 мм, высокий коэффициент использования материала)

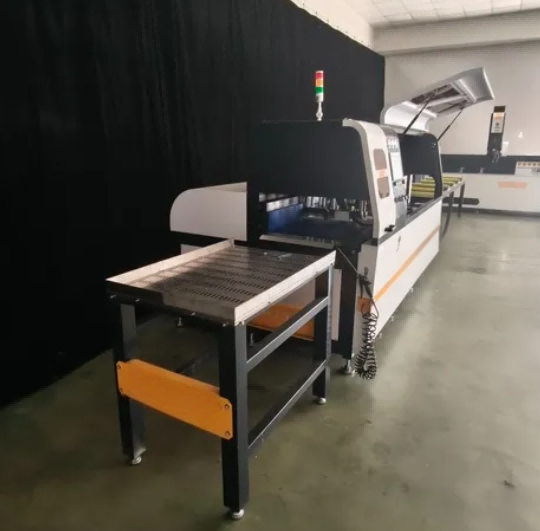

2. Автоматическая линия загрузки и разгрузки роликовых конвейеров для профилей длиной 6 м.
3. Модуль резки под произвольным углом с ЧПУ (22,5°--157,5°)
4. Пылесборник большой емкости для хранения стружки
5. Модуль удаленной онлайн-диагностики и статистики данных IoT
6. Комплектное синхронное зажимное приспособление
7. Пользовательский увеличенный ход подачи до 12000 мм.

Сценарии применения

Алюминиевые оконные и дверные профили

Навесные и фасадные системы

Резка каркаса солнечной панели

Промышленные алюминиевые профили

Железнодорожный транспорт и автомобильные алюминиевые детали

Мебельные и радиаторные профили

Наш сервис

1. Гарантия минимум один год с момента ввода в эксплуатацию.
2. Бесплатная консультация до, во время и после продажи.
3. Бесплатное проектирование и дизайн планировки.
4. Бесплатная отладка оборудования до тех пор, пока все функции не начнут работать так, как указано.
5. Бесплатная координация поставок на дальние расстояния.
6. Бесплатное обучение по эксплуатации и обслуживанию оборудования.
7. Полная гарантия на один год и пожизненное техническое обслуживание.
