Сверхточная циркулярная пила с ЧПУ для промышленных алюминиевых профилей

Технические характеристики

Как работает пила

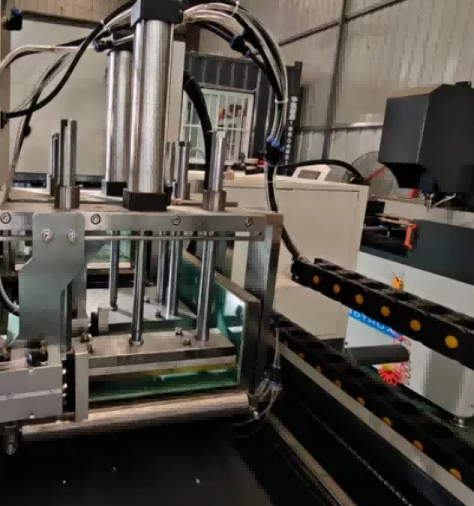

The Циркулярная пила с ЧПУ для промышленных алюминиевых профилейработает с осью подачи с сервоприводом, которая позиционирует профиль под пильным полотном в соответствии с длиной, введенной на сенсорном экране. Оператор загружает алюминиевый профиль на входной рольганг, выбирает программу резки из памяти или вводит новые размеры и запускает цикл. Пневматические зажимы задействуются как в вертикальном, так и в горизонтальном направлениях, удерживая профиль на опорных упорах. Пильная головка, оснащенная газожидкостным демпфирующим цилиндром, опускается сквозь материал с контролируемой скоростью подачи, обеспечивая квадратный рез без заусенцев. Распыленная смазочно-охлаждающая жидкость охлаждает лезвие и заготовку во время резки. После втягивания полотна зажимы освобождаются, и сервопривод перемещает профиль в следующее положение резки. Стандартная конфигурация режет под углом 90° и ±45°. Благодаря дополнительному угловому модулю с ЧПУ пильная головка поворачивается на любой угол от 22,5° до 157,5° под управлением программы.

Ключевые особенности

Точность резки ±0,1 мм. Сервоуправляемая подача обеспечивает исключительную повторяемость.

Полностью автоматический цикл – встроенная автоматическая загрузка, зажим, резка и разгрузка.

Прочная рама — сварная стальная конструкция, снимающая напряжения, снижает вибрацию и продлевает срок службы полотна.

Резка без заусенцев — оптимизированная скорость лезвия и система охлаждения туманом сводят к минимуму постобработку.

Гибкий угол резки – стандартный 45°/90°; нестандартные углы доступны по запросу.

Удобный интерфейс ЧПУ — интуитивно понятный сенсорный экран HMI для быстрой настройки и минимального обучения.

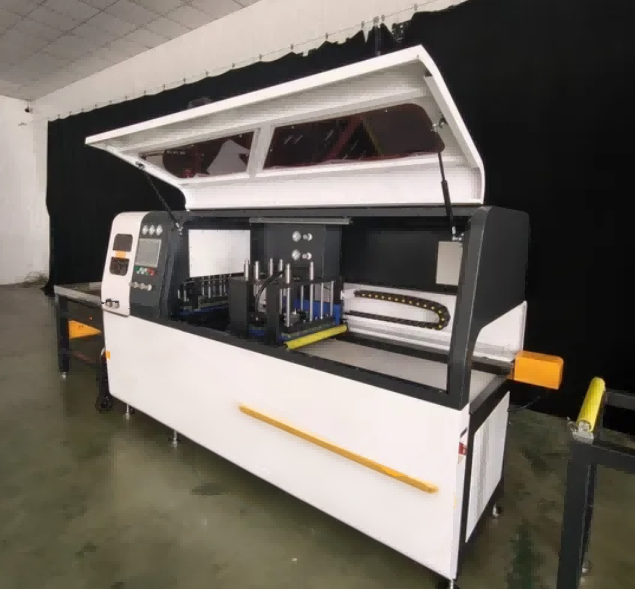

Безопасность превыше всего – полностью закрытое ограждение с защитными блокировками и электрический шкаф, соответствующий требованиям CE.

Рабочий процесс

Автоматическая загрузка – профили загружаются с помощью роликового конвейера или автоматического загрузчика.

Точное позиционирование — подача с сервоприводом обеспечивает точную длину резки.

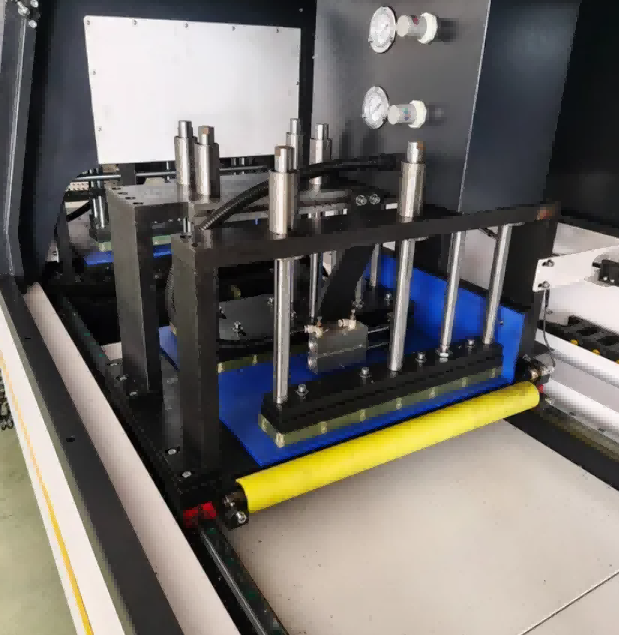

Надежный зажим – пневматические/гидравлические зажимы прочно удерживают профили.

Высокоскоростная резка — пильная головка с ЧПУ обеспечивает чистый и точный рез.

Удаление стружки и охлаждение. Встроенное охлаждение и конвейер стружки поддерживают чистоту рабочего пространства.

Циркулярная пила с ЧПУ для промышленных алюминиевых профилей. Дополнительные модули обновления.

1. Режущая структура с нулевым хвостом (остаточный хвост ≤5 мм, высокий коэффициент использования материала)
2. Автоматическая линия загрузки и разгрузки роликовых конвейеров для профилей длиной 6 м.
3. Модуль резки под произвольным углом с ЧПУ (22,5°--157,5°)
4. Пылесборник большой емкости для хранения стружки
5. Модуль удаленной онлайн-диагностики и статистики данных IoT
6. Комплектное синхронное зажимное приспособление
7. Пользовательский увеличенный ход подачи до 12000 мм.

Соответствие требованиям и поддержка

Соответствие: производственный процесс сертифицирован CE / ISO 9001.

Послепродажная поддержка: удаленный ввод в эксплуатацию, техническая видеоподдержка и поставка запасных частей.

Гарантия: стандартная гарантия 12 месяцев (с возможностью продления).

Кастомизация: услуги OEM/ODM доступны для размера профиля и уровня автоматизации.

Часто задаваемые вопросы

В1: Какие профили можно резать с помощью этой пилы с ЧПУ?

A: Он предназначен для промышленных алюминиевых профилей, включая оконные/дверные секции, навесные стены и солнечные рамы. Для более крупных профилей доступны индивидуальные решения.

В2: машина полностью автоматическая?

А: Да. Он поддерживает автоматическую подачу, зажим, резку и разгрузку, для чего требуется только один оператор.

В3: Можно ли резать под углами, отличными от 90°?

А: Да. Стандартные модели поддерживают угол 45° и 90°; По запросу возможна резка под индивидуальным углом.

В4: Какова точность резки?

Ответ: Точность подачи составляет ±0,1 мм, что обеспечивает высокую повторяемость при массовом производстве.
