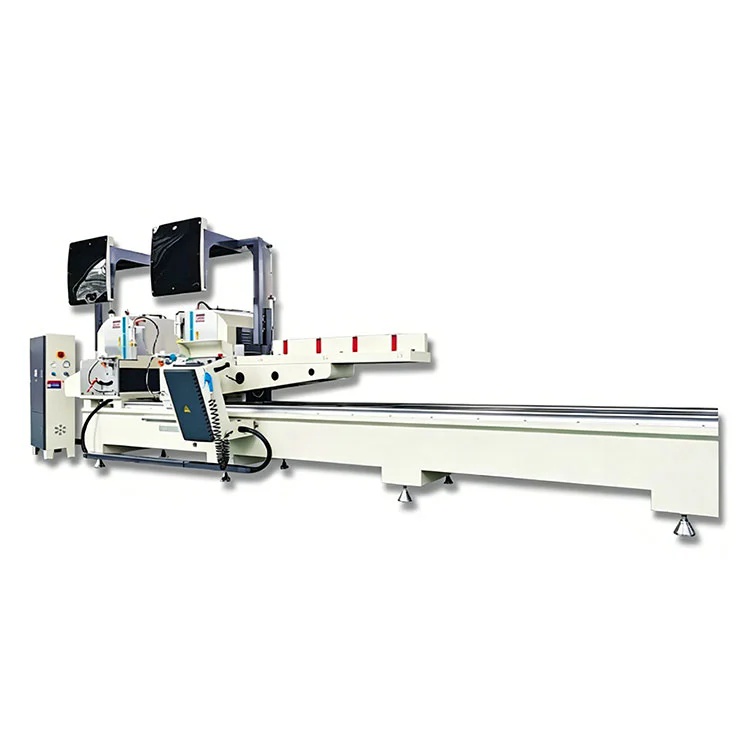

5-осевая пила для резки оконных и дверных профилей с ЧПУ

Алюминиевый каркас шкафа с углом наклона 22,5–135° Особенности и преимущества

1. 5-осевая интеллектуальная система управления с ЧПУ

• Оборудован промышленным контроллером ЧПУ ибесщеточные серводвигателидля всех 5 осей, обеспечивая плавные, точные и повторяемые движения.
• 15-дюймовый сенсорный экранс удобным интерфейсом: программируйте углы, длины и режимы резки за считанные минуты; поддерживает передачу данных USB/LAN.
• Встроенныйавтокомпенсациядля ошибок длины и угла, исключая ручную регулировку и сокращая отходы материала.

2. Непревзойденная универсальность угла наклона (22,5–135°).

• Горизонтальное вращение: от 22,5° (наружу) до 135° (внутрь) для неограниченного количества комбинаций углов скоса.
• Вертикальный наклон: 45°–90° для косой резки, что позволяет выполнять сложную двумерную резку под сложным углом за один проход.
• Идеально подходит дляалюминиевые углы рамы шкафа, углы дверной рамы и индивидуальные архитектурные профили.

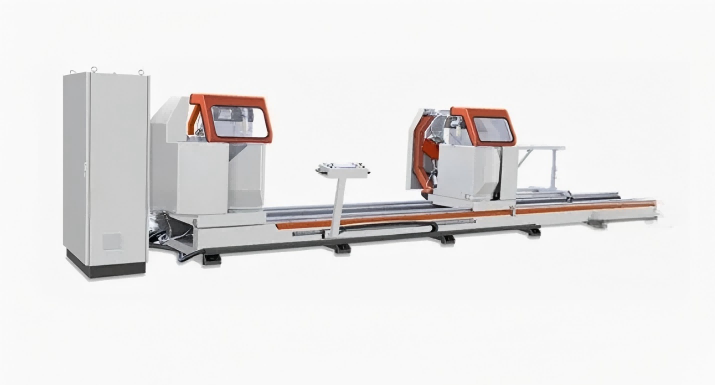

3. Высокоэффективная резка с двумя головками.

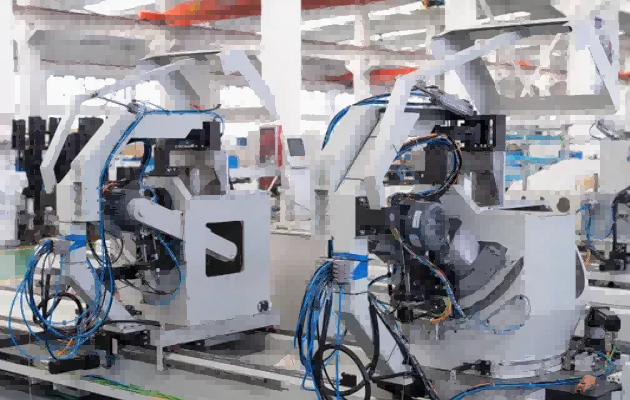

• Две независимые режущие головки (левая фиксированная, правая моторизованная) ссинхронная или индивидуальная работа.
• Максимальная длина резки:6000 мм; обрабатывает большие алюминиевые профили для каркасов шкафов и навесных стен.
• Цикл резания с восходящим ходомс радиальной подачей: сочетает в себе поворотные и линейные движения для максимальной производительности резания.

Ключевые особенности

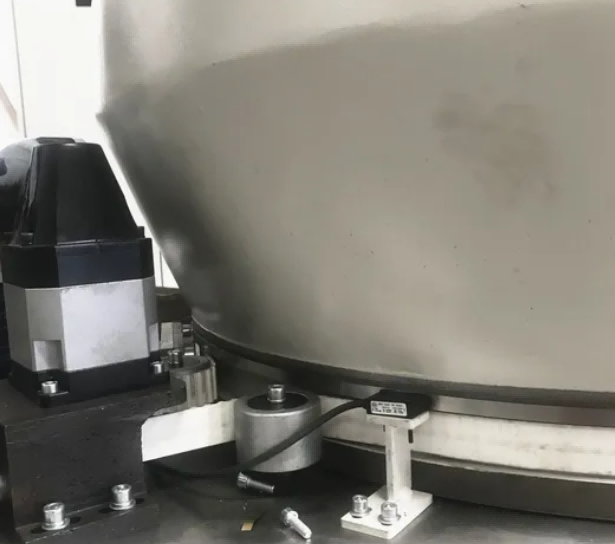

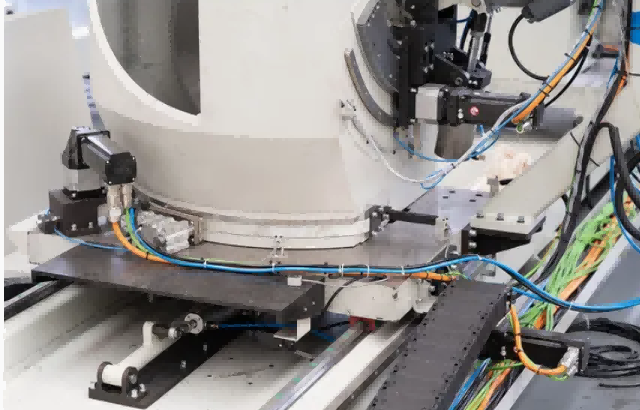

Полный контроль над вращением, наклоном и расположением профиля пильной головки исключает необходимость ручной регулировки, обеспечивая постоянную точность при работе со сложными углами.

Непревзойденная точность резки

Обеспечивает точность позиционирования ±0,1 мм, обеспечивая идеальные разрезы под углом, скосом и сложные резы для архитектурных проектов высокого класса.

Интеллектуальный интерфейс ЧПУ

Ориентированная на пользователя система управления с сенсорным экраном упрощает программирование, сохраняет схемы резки и сокращает время обучения оператора.

Превосходная обработка поверхности

Высокоскоростные лезвия с твердосплавными напайками в сочетании с конструкцией, гасящей вибрацию, обеспечивают чистый рез без заусенцев, не требующий вторичной обработки.

Надежный пневматический зажим

Многоточечный зажим надежно фиксирует профили во время резки, сводя к минимуму вибрацию и обеспечивая максимальную безопасность.

Тяжелая промышленная постройка

Усиленная стальная рама и антикоррозийное покрытие обеспечивают долговременную стабильность даже в условиях крупносерийного производства.

Оптимизирован для эффективности

Автоматизированные рабочие процессы и быстрые циклы резки значительно увеличивают ежедневную производительность и одновременно сокращают отходы материала.



22,5°--135° алюминиевая рама шкафа

5-осевая торцовочная пила с ЧПУ, алюминиевая рама шкафа 22,5°--135°, технические параметры

• ☆ Напряжение источника питания: 380 В ± 10 %, 50 Гц ± 2 %, трехфазная четырехпроводная система.
• ☆ Мощность двигателя пилы: 3 кВт, 2800 об/мин.
• ☆ Рабочее давление: 0,6~0,8 МПа.
• ☆ Характеристики пильного полотна: Φ600 × Φ38 × 4,8 × 4,2 × 144P.
• ☆ Угол пильного полотна: произвольный угол 45°~90°.
• ☆ Угол поворота стола: произвольный угол 45 ° ~ 135 °.
• ☆ Диапазон режущей секции: 200 мм × 200 мм (угол резки 90°, ширина × высота, см. диапазон режущей секции)
• ☆ Длина резки: 700–5000 мм (90°).
• ☆ Скорость подачи лезвия: 0~3 м/мин.
• ☆ Шероховатость режущей поверхности: ≤ Ra12,5 мкм.

Часто задаваемые вопросы

В1: Какие материалы может обрабатывать эта машина?

О: Он оптимизирован для алюминиевых, ПВХ и композитных профилей. Для стали или нержавеющей стали, пожалуйста, свяжитесь с нами для получения специализированной модели.

Вопрос 2. Можно ли сохранять и повторно использовать программы резки?

О: Да, система ЧПУ позволяет хранить неограниченное количество шаблонов резки, что позволяет быстро вызывать повторные заказы.

В3: Предоставляется ли обучение операторов?

А: Да. Мы предоставляем подробные руководства, обучающие видеоролики и проводим дистанционные сеансы обучения, чтобы обеспечить плавный запуск.

В4: Каково типичное время выполнения заказа?

О: для стандартных машин требуется 15–25 рабочих дней. Для индивидуальных систем ЧПУ может потребоваться 25–35 рабочих дней.
