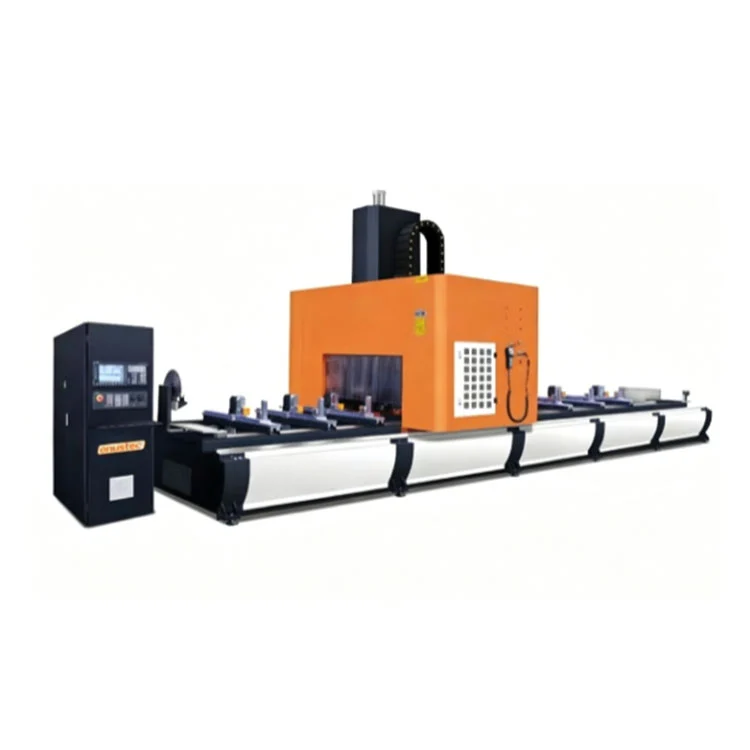

5-осевой портальный обрабатывающий центр для навесных стен

Изготовлен компанией Lebulang Machine на заводе в Цзинане, Китай, в эксплуатации с 1996 года.5-осевой портальный обрабатывающий центр для навесных стенимеет сертификаты CE и ISO 9001 и поставляется напрямую с завода с поддержкой OEM/ODM. Этот 5-осевой центр с ЧПУ с подвижным порталом обрабатывает длинные алюминиевые профили навесных стен за один зажим, выполняя фрезерование, сверление, распиловку и нарезание резьбы по нескольким граням. Высокоскоростной шпиндель HSD (12 кВт или 15 кВт, до 18 000 об/мин) и магазин на 12 инструментов, а также специальная станция для пильных полотен (макс. 400 мм) обеспечивают автоматическую смену инструмента. 5-осевое управление Siemens 828D или OSAI обеспечивает RTCP, маятниковую обработку и автоматическое измерение инструмента. Стандартное перемещение по оси X составляет 6500 мм с возможностью расширения до 9400 мм.

Ключевые особенности

• 5-осевая одновременная обработка:Оси X, Y, Z, A и C работают вместе по протоколу RTCP, обеспечивая точное перемещение кончика инструмента по траектории. Одна установка достигает пяти граней и конца профиля, что исключает необходимость повторной фиксации.
• Длиннопрофильная емкость:Перемещение по оси X до 6500 мм в стандартной комплектации (7000 мм или 9400 мм в качестве опции) позволяет выполнять выдавливание навесных стен во всю длину без изменения положения.

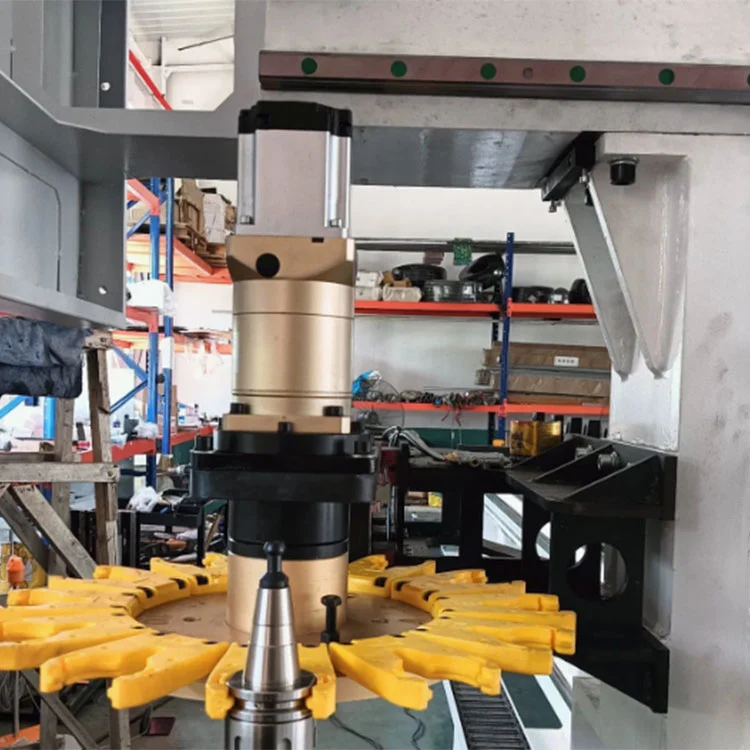

• Комплексная распиловка и фрезеровка:Магазин инструментов на 12 позиций и прилегающая к нему станция пильного полотна (диаметром 400 мм) автоматически переключаются между концевыми фрезами, сверлами, метчиками и циркулярной пилой для резки по длине и надрезания в рамках одной программы.
• Шпиндель HSD:Двигатель с воздушным охлаждением мощностью 12 или 15 кВт обеспечивает скорость от 0 до 18 000 об/мин, подходит для алюминиевых сплавов и тонкостенных стальных профилей.
• Точность и повторяемость:Линейные направляющие и шариковые винты с сервоприводом обеспечивают позиционирование ±0,01 мм и повторяемость ±0,005 мм, обеспечивая жесткие допуски на соединения, необходимые для унифицированных навесных стен.
• Работа маятника:Система управления поддерживает маятниковый режим — обработка одной заготовки в то время, как оператор загружает другую на отдельную зону крепления, что сокращает время простоя.

Технические характеристики

Как это работает

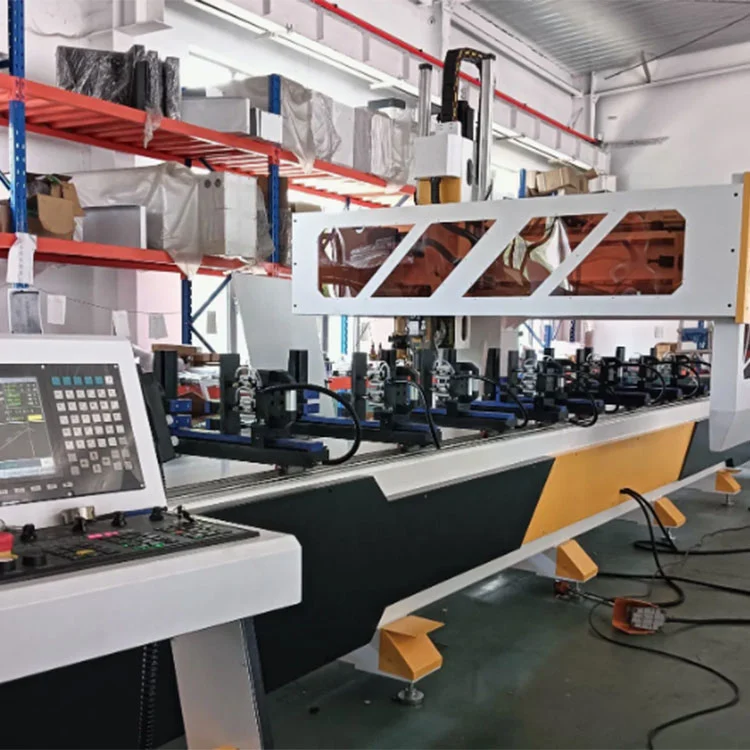

The 5-осевой портальный обрабатывающий центр для навесных стенработает с подвижным порталом над неподвижным рабочим столом. Оператор кладет алюминиевый профиль на стол и активирует пневматический или гидравлический зажим. Предварительно написанная программа G-кода загружается через систему управления Siemens или OSAI. Портал перемещается по оси X в первую позицию обработки, а 5-осевая головка перемещает шпиндель на необходимый угол. RTCP автоматически компенсирует смещение длины инструмента во время вращательных движений, поэтому острие инструмента точно следует запрограммированной траектории. Такие операции, как сверление, фрезерование, нарезание резьбы и распиловка, выполняются на нескольких гранях без разжима профиля. Когда последовательность обработки завершается в одной зоне, портал перемещается к следующей или станок переходит в маятниковый режим, позволяя оператору выгрузить готовую деталь и загрузить новую, в то время как обработка продолжается на соседнем приспособлении. Стружка удаляется встроенным конвейером.

Основная область применения

Типичные применения для5-осевой портальный обрабатывающий центр для навесных стенвключать:

1. Единые алюминиевые каркасы навесных стен для высотных зданий
2. Профили стеклянных фасадов со скрытой и открытой рамой
3. Угловые соединения навесных стен и фасадные профили специальной формы
4. Солярий, мансардное окно и большие алюминиевые оконные и дверные профили.
5. Алюминиевые опорные кронштейны для стеклянных навесных стен с точечной опорой
6. Промышленный алюминиевый фасад и декоративные стальные стеновые профили
7. Легкие алюминиевые профили для аэрокосмической отрасли (межотраслевая совместимость)

Подходящее сырье: алюминиевый сплав 6063, полые профили, цельный алюминий, тонкостенная сталь, архитектурные профили из ПВХ.

Часто задаваемые вопросы

Вопрос: Как использовать вашу машину?

О: Каждая машина проходит заводские испытания и настройку перед отправкой. Предоставляется подробное видеоруководство и письменная документация. Также доступна удаленная поддержка по вопросам настройки и устранения неполадок.

Вопрос: какое время доставки?

О: Производство обычно занимает 15-25 рабочих дней после получения предоплаты.

Вопрос: Каковы условия оплаты?

О: 30% депозит T/T при подтверждении заказа, а оставшиеся 70% подлежат оплате перед отправкой.

Вопрос: вы фабрика или торговая компания?

О: Lebulang Machine — производитель с собственным производственным предприятием в Цзинане, Китай. Мы также поставляем дополнительное дверное и оконное оборудование для комплексного обслуживания.

Вопрос: Каковы ваши возможности в мастерской?

О: Наша годовая производственная мощность превышает 800 единиц техники.
