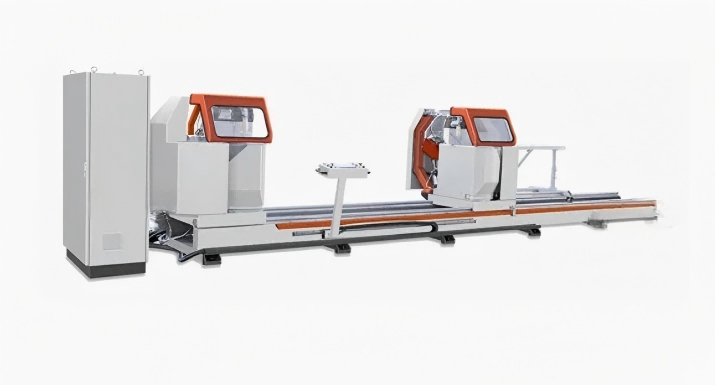

Высокоточная 5-осевая торцовочная пила с ЧПУ

Алюминиевый каркас шкафа с углом наклона 22,5–135° Особенности и преимущества

1. 5-осевая интеллектуальная система управления с ЧПУ

• Оборудован промышленным контроллером ЧПУ ибесщеточные серводвигателидля всех 5 осей, обеспечивая плавные, точные и повторяемые движения.
• 15-дюймовый сенсорный экранс удобным интерфейсом: программируйте углы, длины и режимы резки за считанные минуты; поддерживает передачу данных USB/LAN.
• Встроенныйавтокомпенсациядля ошибок длины и угла, исключая ручную регулировку и сокращая отходы материала.

2. Непревзойденная универсальность угла наклона (22,5–135°).

• Горизонтальное вращение: от 22,5° (наружу) до 135° (внутрь) для неограниченного количества комбинаций углов скоса.
• Вертикальный наклон: 45°–90° для косой резки, что позволяет выполнять сложную двумерную резку под сложным углом за один проход.
• Идеально подходит дляалюминиевые углы рамы шкафа, углы дверной рамы и индивидуальные архитектурные профили.

3. Высокоэффективная резка с двумя головками.

• Две независимые режущие головки (левая фиксированная, правая моторизованная) ссинхронная или индивидуальная работа.
• Максимальная длина резки:6000 мм; обрабатывает большие алюминиевые профили для каркасов шкафов и навесных стен.
• Цикл резания с восходящим ходомс радиальной подачей: сочетает в себе поворотные и линейные движения для максимальной производительности резания.



22,5°--135° алюминиевая рама шкафа

Алюминиевая рама шкафа с углом наклона 22,5–135° Дополнительные аксессуары

• Принтер этикеток для отслеживания профиля.
• Высокоэффективный пылесборник.
• Удлиненная стойка для поддержки материалов (до 8000 мм).
• Автоматическая система подачи для массового производства.

5-осевая торцовочная пила с ЧПУ, алюминиевая рама шкафа 22,5°--135°, технические параметры

• ☆ Напряжение источника питания: 380 В ± 10 %, 50 Гц ± 2 %, трехфазная четырехпроводная система.
• ☆ Мощность двигателя пилы: 3 кВт, 2800 об/мин.
• ☆ Рабочее давление: 0,6~0,8 МПа.
• ☆ Характеристики пильного полотна: Φ600 × Φ38 × 4,8 × 4,2 × 144P.
• ☆ Угол пильного полотна: произвольный угол 45°~90°.
• ☆ Угол поворота стола: произвольный угол 45 ° ~ 135 °.
• ☆ Диапазон режущей секции: 200 мм × 200 мм (угол резки 90°, ширина × высота, см. диапазон режущей секции)
• ☆ Длина резки: 700–5000 мм (90°).
• ☆ Скорость подачи лезвия: 0~3 м/мин.
• ☆ Шероховатость режущей поверхности: ≤ Ra12,5 мкм.

Часто задаваемые вопросы

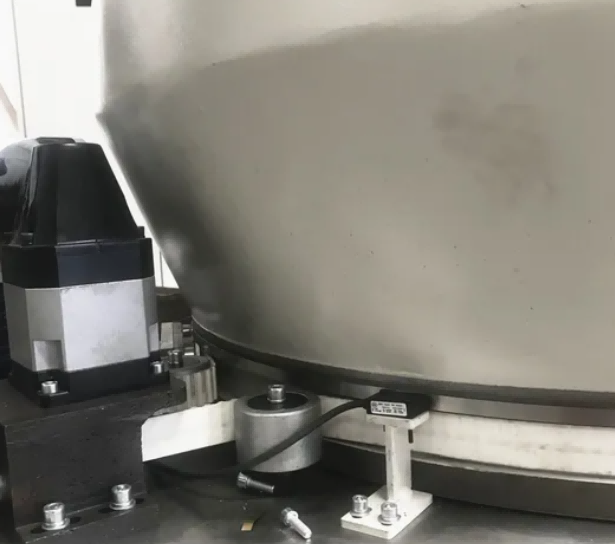

5-осевое сервоуправление с ЧПУ

Полностью автоматизированное управление вращением, наклоном и расположением профиля пильной головки обеспечивает точную резку под сложным углом без ручной регулировки.

Высокая точность резки

Обеспечивает точность ±0,1 мм и чистый рез без заусенцев, что идеально подходит для изготовления высококачественных профилей из алюминия и ПВХ.

Сложная резка под углом и под углом

Поддерживает сложные комбинации углов, включая косые, скосы и сложные разрезы, для навесных стен и архитектурных профилей.

Пневматическая система зажима профиля

Многоточечный зажим обеспечивает стабильное и надежное удержание во время резки, сводя к минимуму вибрацию и повышая безопасность.

Структура машины промышленного класса

Прочная стальная рама с антикоррозийным покрытием обеспечивает долговременную стабильность и долговечность в сложных условиях мастерской.

Удобный интерфейс ЧПУ

Интуитивно понятное управление с помощью сенсорного экрана и заранее заданных программ резки упрощает работу и сокращает время обучения.

Эффективность высокоскоростной резки

Оптимизированный шпиндель и сервосистема позволяют ускорить циклы резки, увеличивая ежедневную производительность производителей окон и дверей.

Система защиты безопасности

Оснащен защитными ограждениями, аварийной остановкой и автоматической сигнализацией о неисправности для обеспечения безопасности оператора.
