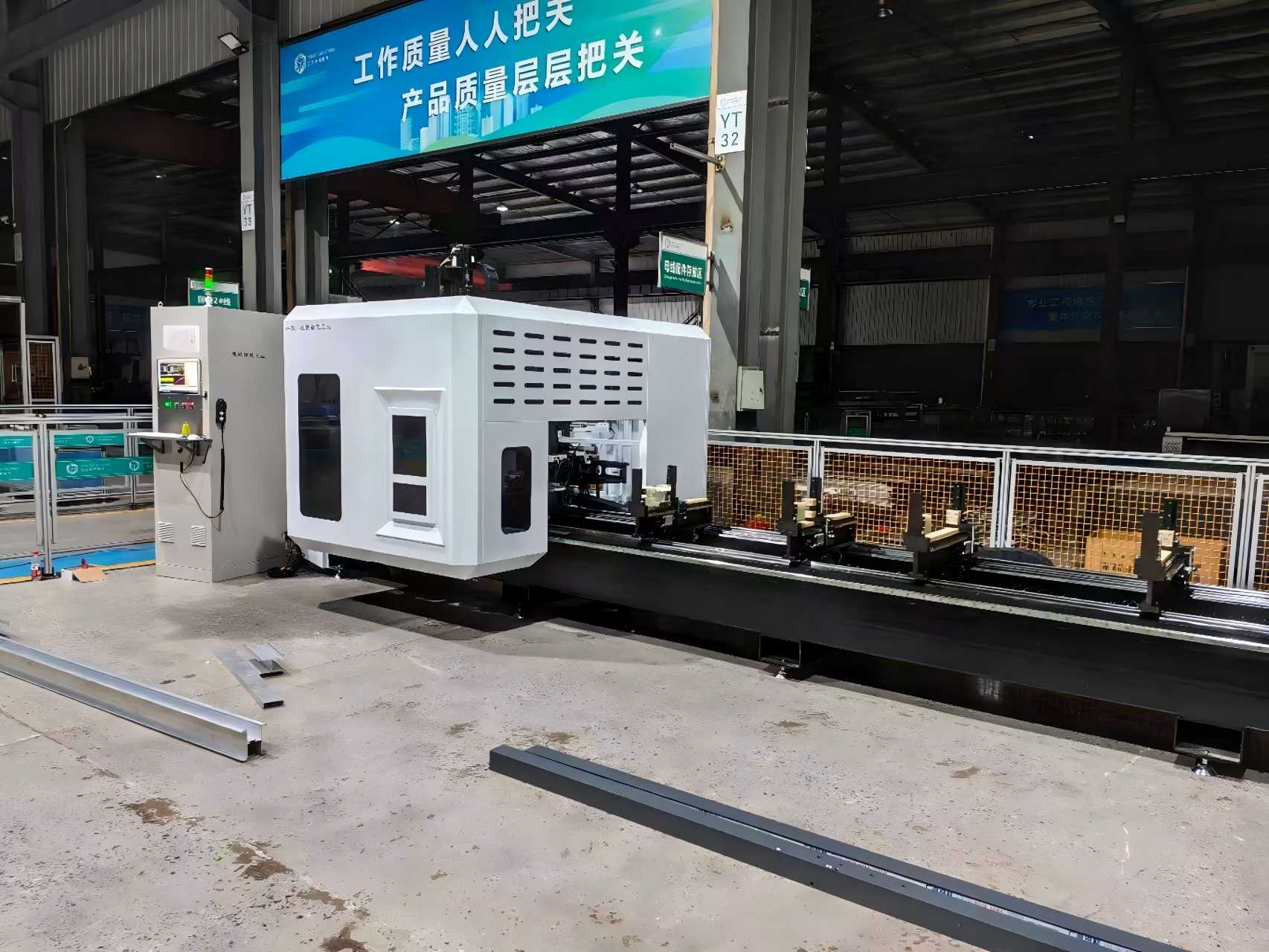

Высокоточный 5-осевой портальный обрабатывающий центр для компонентов навесных стен

Краткое описание продукта

Наш высокожесткий 5-осевой портальный обрабатывающий центр для систем навесных стен спроектирован для преобразования сложных архитектурных проектов в точные компоненты фасада. Благодаря интеграции программирования CAD/CAM с ротационным фрезерованием по оси A/C, станок обрабатывает крупноформатные алюминиевые профили, унифицированные панели и стальные каркасы навесных стен за одну установку. Его прочная портальная конструкция обеспечивает долговременную стабильность и точность позиционирования ±0,05 мм, а устройство автоматической смены инструмента (ATC) обеспечивает непрерывное фрезерование, сверление, нарезание резьбы и резку. Разработанный для современного изготовления фасадов, он исключает повторяющиеся зажимы, снижает трудозатраты и обеспечивает превосходное качество поверхности для изделий сложной геометрии.

Ключевые особенности

•


  5-осевая одновременная обработка фасадов сложной геометрии и 3D-контуров

  Прочная портальная конструкция для обеспечения высокой жесткости и гашения вибрации.

  Крупноформатная зона обработки, поддерживающая негабаритные панели навесных стен

  Высокоскоростной электрошпиндель, оптимизированный для алюминиевых и стальных профилей.

  Автоматическое устройство смены инструмента (ATC) для непрерывной обработки

  Усовершенствованная система управления ЧПУ, совместимая с основным программным обеспечением CAD/CAM.

  Настраиваемая конфигурация для унифицированного и модульного производства навесных стен.

  Сертификация CE и глобальная послепродажная поддержка.




Технические характеристики

Как это работает

. CAD/CAM-программирование

Архитектурные проекты навесных стен создаются в программном обеспечении CAD и преобразуются в траектории движения инструментов с ЧПУ с помощью CAM. Система рассчитывает оптимальные углы резания, траектории движения инструмента и последовательность обработки для фасадов сложной геометрии.

2. Зажим заготовки

Длинные алюминиевые или стальные профили навесных стен, а также негабаритные фасадные панели надежно фиксируются на рабочем столе с ЧПУ с помощью адаптивных пневматических зажимов, которые позволяют избежать зон обработки и предотвратить деформацию.

3. Портальное движение (оси X/Y/Z)

Портал мостового типа перемещается по оси X (длина), а обрабатывающая головка перемещается по оси Y (ширина) и оси Z (высота). Этот широкоформатный диапазон перемещений обеспечивает непрерывную обработку полноразмерных компонентов навесных стен.

4. 5-осевая одновременная обработка (оси A/C)

В дополнение к линейному движению шпиндельная головка наклоняется по оси A и вращается по оси C, что позволяет выполнять фрезерование под сложным углом, обработку дренажных канавок и трехмерную контурную резку без разжима заготовки.

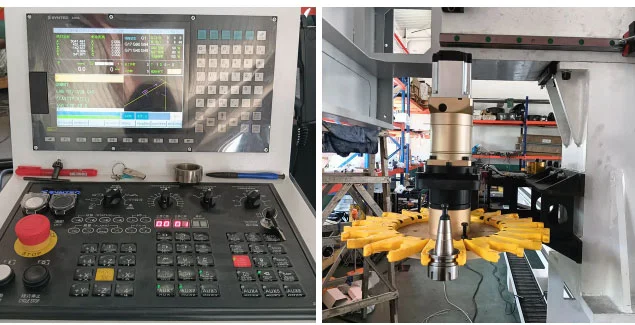

5. Автоматическая смена инструмента (АТС).

Сверла, концевые фрезы, метчики и пильные полотна хранятся в инструментальном магазине. ATC автоматически меняет инструменты во время цикла, позволяя выполнять полную обработку стоек, фрамуг и панелей навесных стен за одну операцию.

6. Прецизионный выход

Измерения в ходе процесса и компенсация в реальном времени обеспечивают точность размеров. Готовые компоненты навесной стены готовы к сборке, имеют чистые края, точное расположение отверстий и сложные трехмерные профили.

Ход процесса:

Модель CAD → Траектория инструмента CAM → Зажим → Движение Gantry X/Y/Z → Наклон оси A/C → Фрезерование / Сверление / Нарезание резьбы → Готовый компонент навесной стены

Основная область применения

Типичные применения для5-осевой портальный обрабатывающий центр для навесных стенвключать:

1. Единые алюминиевые каркасы навесных стен для высотных зданий
2. Профили стеклянных фасадов со скрытой и открытой рамой
3. Угловые соединения навесных стен и фасадные профили специальной формы
4. Солярий, мансардное окно и большие алюминиевые оконные и дверные профили.
5. Алюминиевые опорные кронштейны для стеклянных навесных стен с точечной опорой
6. Промышленный алюминиевый фасад и декоративные стальные стеновые профили
7. Легкие алюминиевые профили для аэрокосмической отрасли (межотраслевая совместимость)

Подходящее сырье: алюминиевый сплав 6063, полые профили, массивный алюминий, тонкостенная сталь, архитектурные профили из ПВХ.

Часто задаваемые вопросы

1. Какие материалы может обрабатывать эта машина?

Он оптимизирован для алюминиевых профилей навесных стен, а также поддерживает стальные и композитные фасадные материалы.

2. Подходит ли эта машина для унифицированных навесных стен?

Да. Большой пролет портала и возможность работы по 5 осям делают его идеальным для унифицированных и модульных фасадных систем.

3. Можно ли настроить зону обработки по индивидуальному заказу?

Да. Ход X/Y/Z и ширина портала могут быть настроены в соответствии с требованиями проекта.

4. Какие системы управления поддерживаются?

Стандартные варианты включают Siemens, Fanuc и OSAI, все они совместимы с основным программным обеспечением CAD/CAM.

5. Поддерживает ли машина автоматические производственные линии?

Да. Его можно интегрировать с автоматическими системами загрузки и разгрузки для непрерывного производства.

Почему стоит выбрать эту машину

Эффективность за одну установку – отсутствие повторного зажима, меньше угловых ошибок

Точность по архитектурным стандартам – точность ±0,05 мм для видимых поверхностей фасада.

Масштабируемое производство – подходит как для мелкосерийного производства, так и для массового производства.

Глобальное соответствие – сертифицирован CE и разработан для международных проектов.
