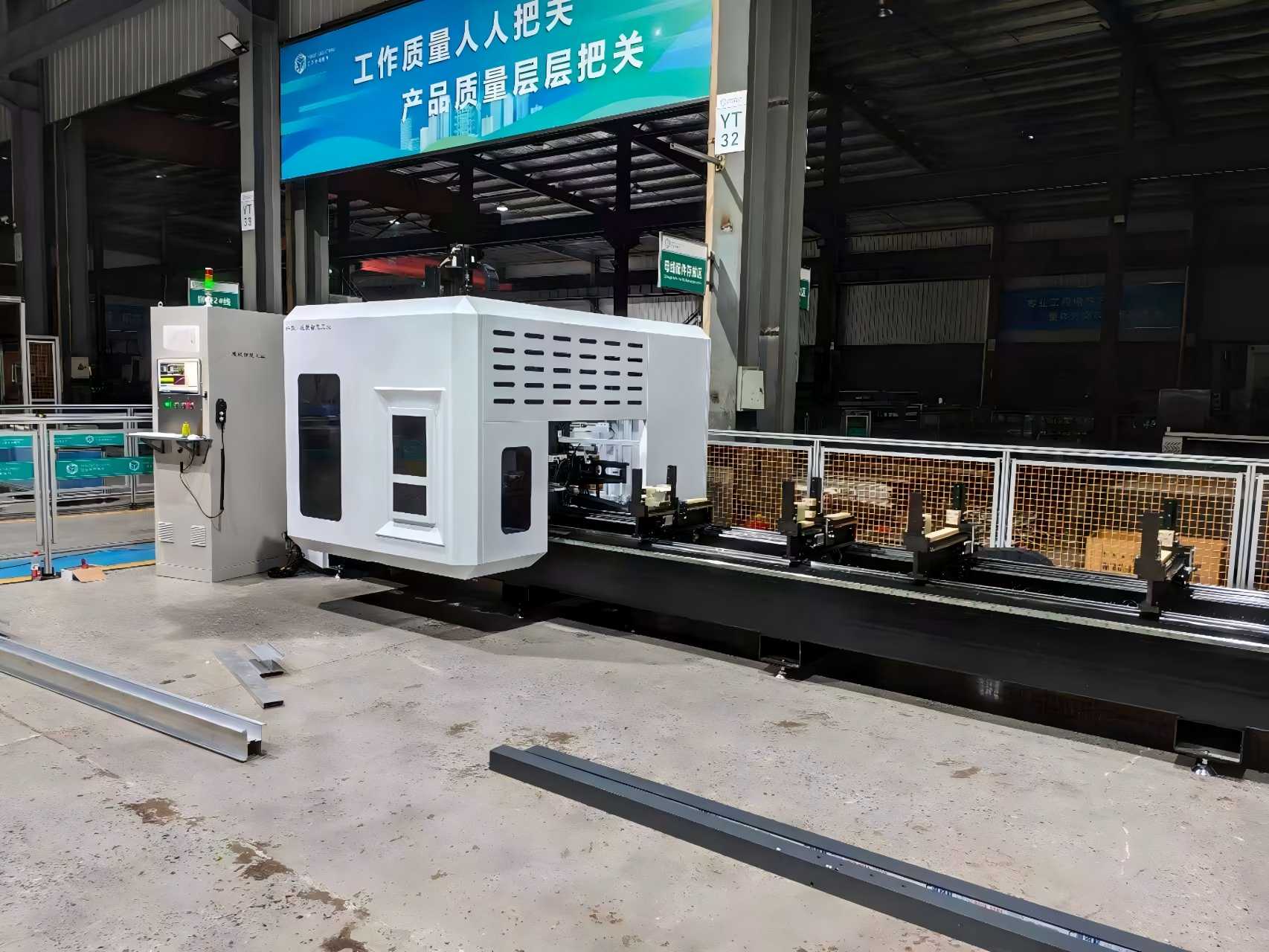

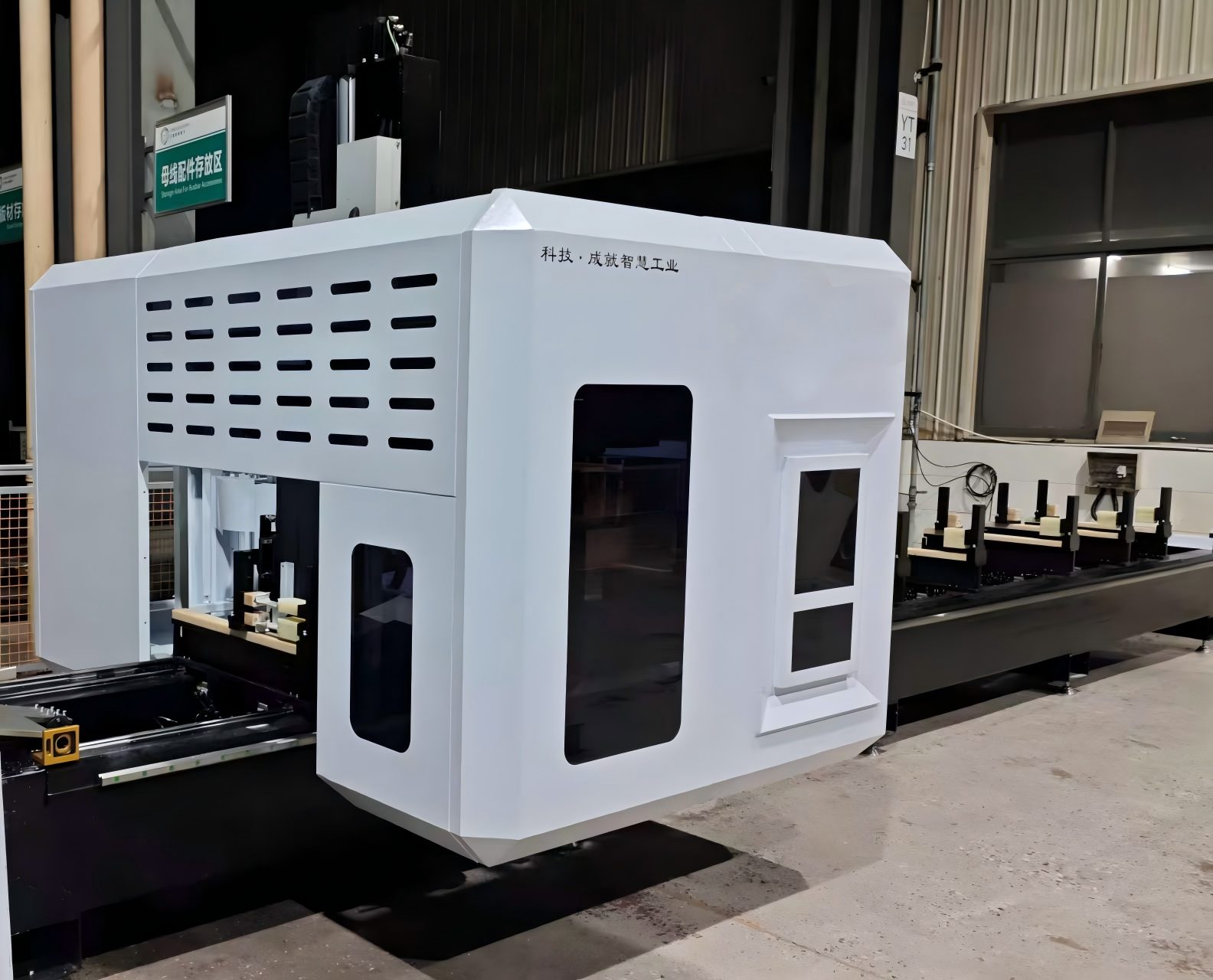

Высокоскоростной 5-осевой портальный обрабатывающий центр для изготовления навесных стен

Наш высокожесткий 5-осевой портальный обрабатывающий центр специально создан для производства архитектурных навесных стен и фасадов. Он превосходно справляется с обработкой крупноформатных алюминиевых профилей, унифицированных панелей навесных стен и изделий сложной геометрии с точностью позиционирования ±0,05 мм. Разработанный для высокоскоростного фрезерования, сверления, нарезания резьбы и резки, он значительно повышает эффективность производства, обеспечивая при этом превосходное качество поверхности. Сертификат CE с комплексной послепродажной поддержкой.

Ключевые особенности

• 5-осевая одновременная обработка – идеально подходит для фасадов сложной геометрии и трехмерных контуров.

  Портальная конструкция для тяжелых условий эксплуатации – высокая жесткость и превосходное гашение вибраций для обеспечения долгосрочной точности.

  Зона обработки большого формата — поддерживает негабаритные панели навесных стен, стойки и фрамуги.

  Высокоскоростной шпиндель – оптимизирован для обработки алюминиевых и стальных профилей.

  Устройство автоматической смены инструмента (ATC) – сокращает время простоя и повышает производительность.

  Удобная для пользователя система ЧПУ – совместима с основным программным обеспечением CAD/CAM.

  Настраиваемая конфигурация — решения OEM/ODM доступны для глобальных подрядчиков.




Технические характеристики

Как это работает

Ввод CAD/CAM

Панель навесной стены или алюминиевый профиль сначала моделируется в CAD (LogiKal, SchüCal, SolidWorks и т. д.).

Программное обеспечение CAM преобразует 3D-модель в траектории движения инструмента и G-код, включая углы резания, скорость подачи, скорость шпинделя и последовательность смены инструмента.

2. Зажмите заготовку.

Длинные алюминиевые/стальные профили навесных стен или большие фасадные панели фиксируются на станине станка с помощью подвижных зажимов с ЧПУ.

Зажимы автоматически позиционируются, чтобы избежать столкновений и удерживать деталь без деформации.

3. Портальная конструкция перемещается по X/Y.

В машине используется портал мостового типа:

Ось X = портал перемещается по длине профиля/панели.

Ось Y = обрабатывающая головка перемещается по ширине

Ось Z = шпиндель движется вверх/вниз

Это дает большую открытую рабочую зону для негабаритных деталей навесных стен.

4. Две поворотные оси наклоняют шпиндель.

Помимо X/Y/Z, машина имеет:

Ось A = наклон вокруг X

Ось C = вращение вокруг Z

(или B/C в зависимости от конструкции головки)

Таким образом, шпиндель может вырезать составные углы под углом, наклонные дренажные отверстия, трехмерные контуры фасада и боковые элементы, не разжимая деталь.

5. 5-осевая одновременная резка

Контроллер ЧПУ совместно управляет линейной и поворотной осями.

Инструмент остается под оптимальным углом к ​​поверхности → более гладкая поверхность, меньше вибраций, не требуется повторной фиксации.

Типичные операции в одной установке:

Концевое фрезерование

Сверление/нарезание резьбы

обработка канавок

резка под углом

Резка пилы

3D контурное фрезерование сложных фасадов

6. Автоматическая смена инструмента.

В магазине хранятся инструменты (сверла, концевые фрезы, метчики, пильные полотна).

ATC автоматически меняет инструменты во время выполнения программы, поэтому один профиль навесной стены можно полностью обработать без вмешательства оператора.

7. Проверка и вывод в процессе

Датчики/энкодеры проверяют положение и состояние инструмента.

ЧПУ компенсирует отклонения в реальном времени.

Результат: готовый импост навесной стены, фрамуга или фасадная панель с точными отверстиями, пазами и сложными углами — готовые к сборке.

Основная область применения

Типичные применения для5-осевой портальный обрабатывающий центр для навесных стенвключать:

1. Единые алюминиевые каркасы навесных стен для высотных зданий
2. Профили стеклянных фасадов со скрытой и открытой рамой
3. Угловые соединения навесных стен и фасадные профили специальной формы
4. Солярий, мансардное окно и большие алюминиевые оконные и дверные профили.
5. Алюминиевые опорные кронштейны для стеклянных навесных стен с точечной опорой
6. Промышленный алюминиевый фасад и декоративные стальные стеновые профили
7. Легкие алюминиевые профили для аэрокосмической отрасли (межотраслевая совместимость)

Подходящее сырье: алюминиевый сплав 6063, полые профили, массивный алюминий, тонкостенная сталь, архитектурные профили из ПВХ.

Сценарии применения

Унифицированное производство навесных стен

Архитектурные фасадные панели

Алюминиевые стойки и фрамуги

Сложная геометрия навесной стены

Обработка пазов стеклянной навесной стены

Стальные каркасы для ненесущих стен
